5.4
Anschließen des Heiz-/Kühlreglers C-46
Der Anschluss von Fühlern und anderen Geräten erfolgt sowohl
im unteren als auch im oberen Fach.
Unteres Fach

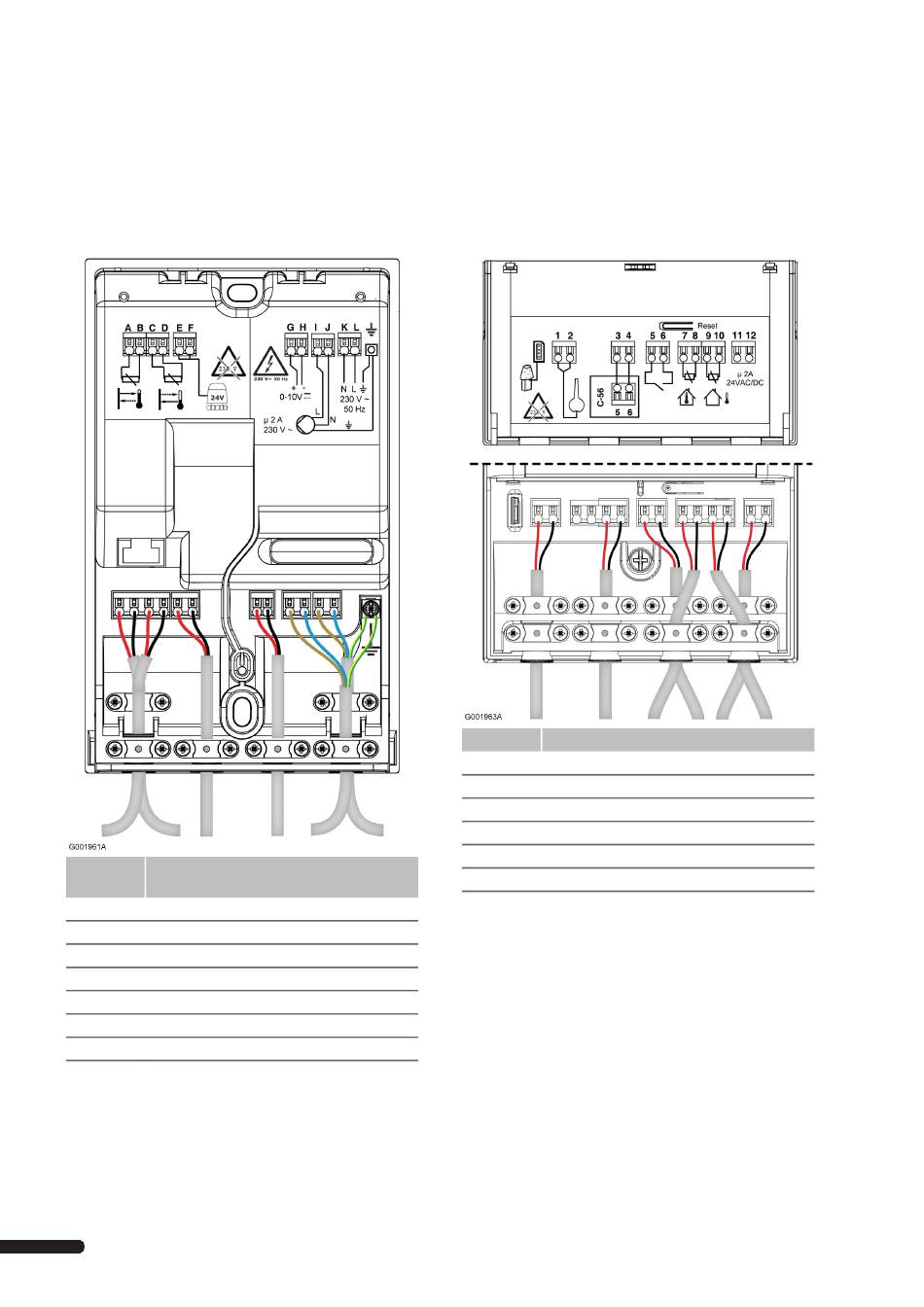

Die folgende Abbildung zeigt ein Beispiel für einen
Kabelanschluss im unteren Fach.
Anschluss-
Anschlussklemmen im unteren Fach
klemmen
A-B
Vorlauffühler-Eingang
C-D
Rücklauffühler-Eingang
E-F *
+24 V DC-Ausgang für thermischen Antrieb
G-H *
0–10 V DC-Ausgang für Motorventil
I-J
Pumpen-Ausgang
K-L
230 V AC-Stromversorgung
7
Erdung
* In einer Anlage kann nur einer dieser Ports genutzt werden
1. Schließen Sie die zu verwendenden Kabel gemäß obiger
Abbildung und Tabelle an.
2. Lösen Sie die jedem Kabel am nächsten liegende Kabelschelle
und führen Sie das Kabel durch die Kabelschelle.
14
3. Ziehen Sie die Kabelschelle fest und stellen Sie sicher, dass
die Kabel befestigt sind.
Oberes Fach
Die folgende Abbildung zeigt ein Beispiel für einen
Kabelanschluss im oberen Fach. Über der Abbildung ist die
Abdeckung mit Beschriftung auf der Innenseite dargestellt.
Verbinder
Anschlüsse im oberen Fach
1-2
Aktiver Antennenanschluss
3-4
C-56-Anschluss
5-6
Mehrzweck-Eingang
7-8
Raumfühler-Eingang
9-10
Außenfühler-Eingang
11-12
Mehrzweck-Ausgangsrelais
1. Schließen Sie die zu verwendenden Kabel gemäß obiger
Abbildung und Tabelle an.
2. Lösen Sie die jedem Kabel am nächsten liegende Kabelschelle
und führen Sie das Kabel durch die Kabelschelle.
3. Ziehen Sie die Kabelschelle fest und stellen Sie sicher, dass
die Kabel befestigt sind.
4. Schließen Sie das Verbindungskabel vom oberen Fach wieder
im unteren Fach an.
5. Setzen Sie das obere Fach wieder oben auf dem unteren Fach
auf und ziehen Sie die Befestigungsschraube fest.
6. Bringen Sie die Abdeckung am oberen Fach an.
HEIZ-/KÜHLREGLER C-46 - INSTALLATIONS- UND BEDIENUNGSANLEITUNG
