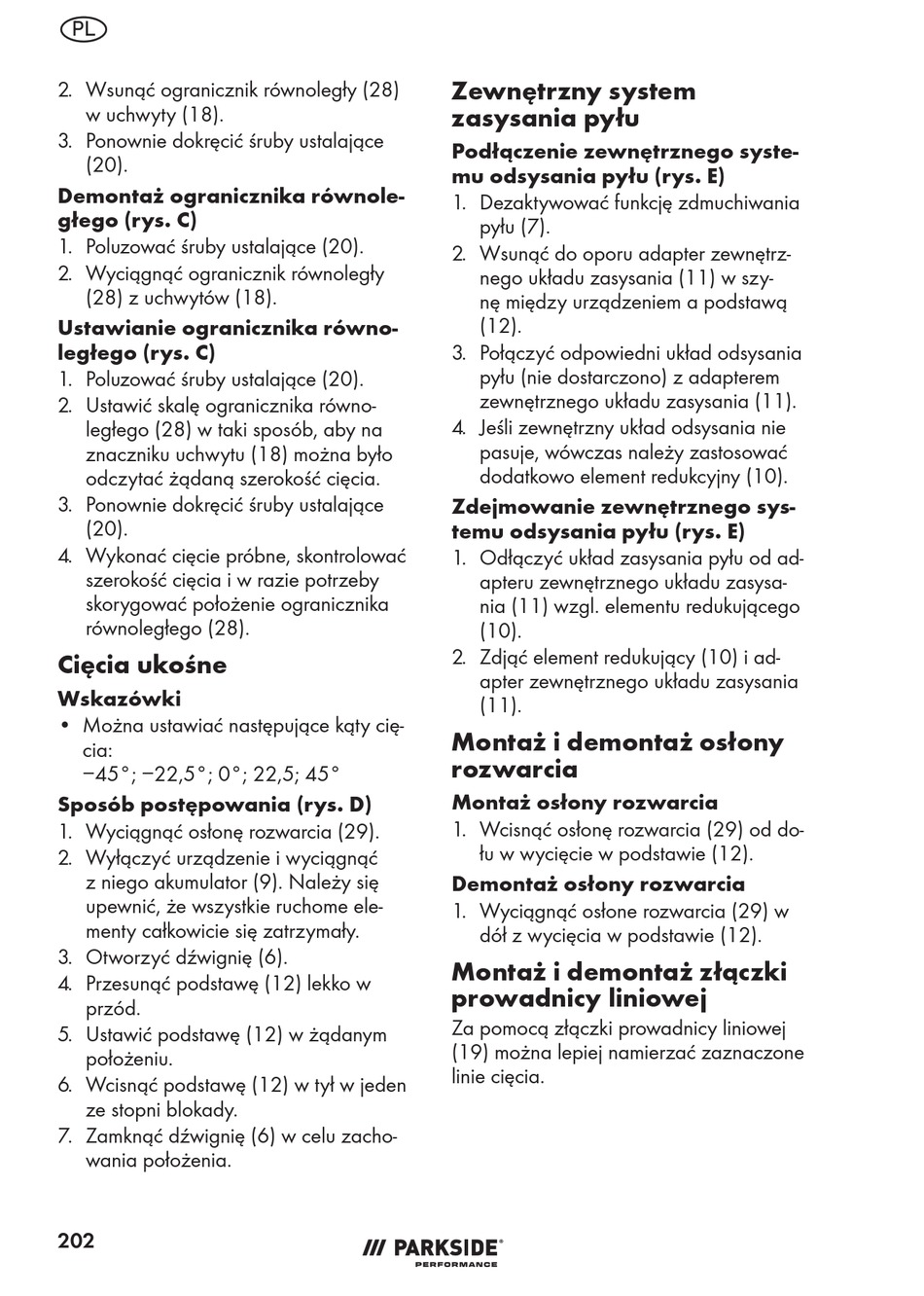

PL
2. Wsunąć ogranicznik równoległy (28)
w uchwyty (18).
3. Ponownie dokręcić śruby ustalające
(20).
Demontaż ogranicznika równole-
głego (rys. C)
1. Poluzować śruby ustalające (20).
2. Wyciągnąć ogranicznik równoległy
(28) z uchwytów (18).
Ustawianie ogranicznika równo-
ległego (rys. C)
1. Poluzować śruby ustalające (20).
2. Ustawić skalę ogranicznika równo-
ległego (28) w taki sposób, aby na
znaczniku uchwytu (18) można było
odczytać żądaną szerokość cięcia.
3. Ponownie dokręcić śruby ustalające
(20).
4. Wykonać cięcie próbne, skontrolować
szerokość cięcia i w razie potrzeby
skorygować położenie ogranicznika
równoległego (28).
Cięcia ukośne
Wskazówki
• Można ustawiać następujące kąty cię-
cia:
−45°; −22,5°; 0°; 22,5; 45°
Sposób postępowania (rys. D)
1. Wyciągnąć osłonę rozwarcia (29).
2. Wyłączyć urządzenie i wyciągnąć
z niego akumulator (9). Należy się
upewnić, że wszystkie ruchome ele-
menty całkowicie się zatrzymały.
3. Otworzyć dźwignię (6).
4. Przesunąć podstawę (12) lekko w
przód.
5. Ustawić podstawę (12) w żądanym
położeniu.
6. Wcisnąć podstawę (12) w tył w jeden
ze stopni blokady.
7. Zamknąć dźwignię (6) w celu zacho-
wania położenia.
202
Zewnętrzny system
zasysania pyłu
Podłączenie zewnętrznego syste-
mu odsysania pyłu (rys. E)
1. Dezaktywować funkcję zdmuchiwania
pyłu (7).
2. Wsunąć do oporu adapter zewnętrz-
nego układu zasysania (11) w szy-
nę między urządzeniem a podstawą
(12).
3. Połączyć odpowiedni układ odsysania
pyłu (nie dostarczono) z adapterem
zewnętrznego układu zasysania (11).
4. Jeśli zewnętrzny układ odsysania nie
pasuje, wówczas należy zastosować
dodatkowo element redukcyjny (10).
Zdejmowanie zewnętrznego sys-
temu odsysania pyłu (rys. E)
1. Odłączyć układ zasysania pyłu od ad-
apteru zewnętrznego układu zasysa-
nia (11) wzgl. elementu redukującego
(10).
2. Zdjąć element redukujący (10) i ad-
apter zewnętrznego układu zasysania
(11).
Montaż i demontaż osłony
rozwarcia
Montaż osłony rozwarcia
1. Wcisnąć osłonę rozwarcia (29) od do-
łu w wycięcie w podstawie (12).
Demontaż osłony rozwarcia
1. Wyciągnąć osłone rozwarcia (29) w
dół z wycięcia w podstawie (12).
Montaż i demontaż złączki
prowadnicy liniowej
Za pomocą złączki prowadnicy liniowej
(19) można lepiej namierzać zaznaczone
linie cięcia.
