2.3.3

Montage

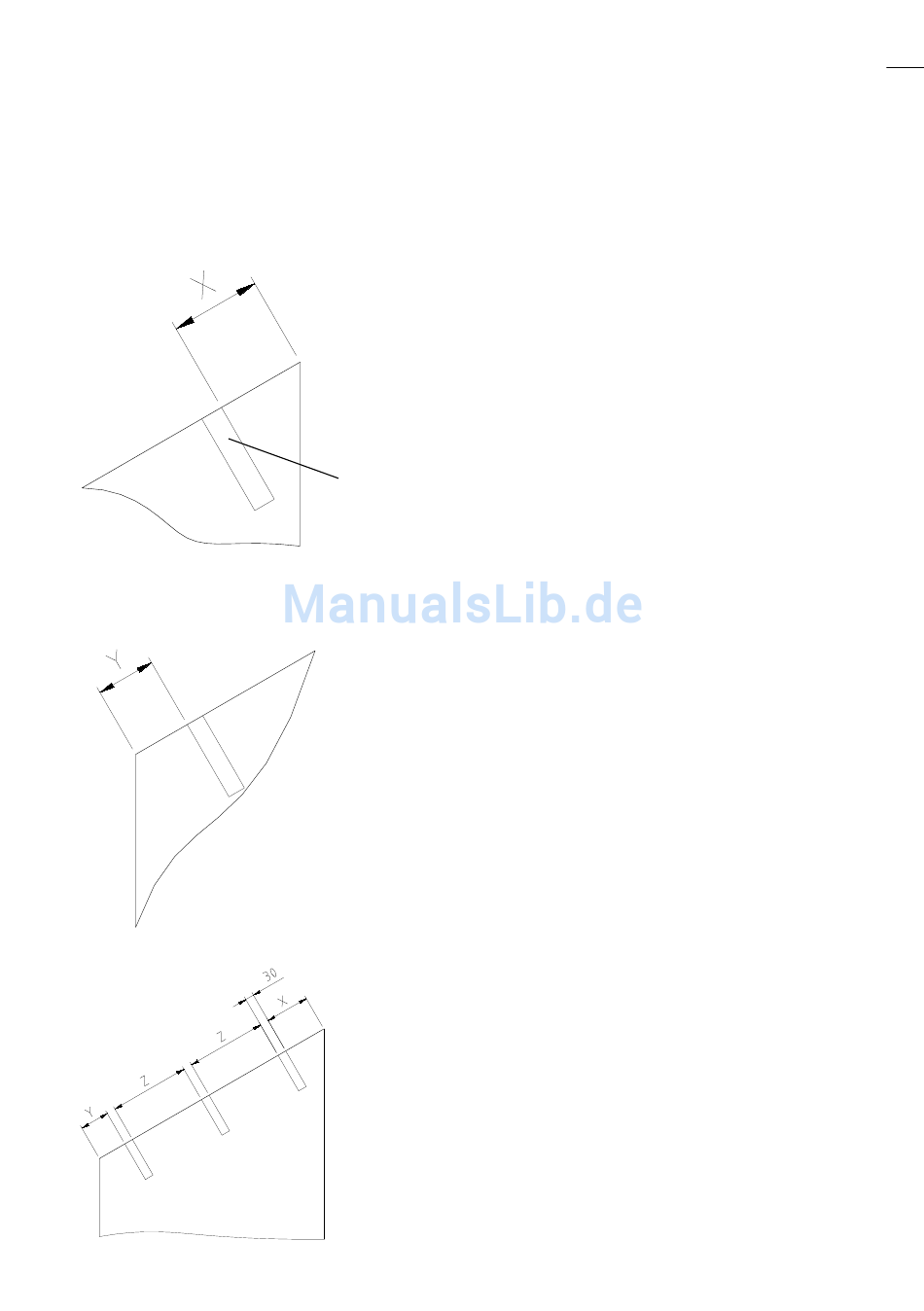

Anzeichnen der Trägerpositionen
X-Maß aus "Positionszeichnung für Ver-
steifungsbügel" entnehmen und von oberem Eck
der Laibung, bzw. der Anlagenaußenmaße bis
Außenkante Versteifungsbügel anzeichnen.
Versteifungsbügel
Y-Maß aus "Positionszeichnung für
Versteifungsbügel" entnehmen und von unterem
Eck der Laibung, bzw. der Anlagenaußenmaße bis
Außenkante Versteifungsbügel anzeichnen.
Z-Maß aus "Positionszeichnung für Versteifungs-
bügel" entnehmen und zwischen den Versteifungs-
bügel anzeichnen.
AsyFlex mit Führungsschienen
15
