16
2 Installation und Montage

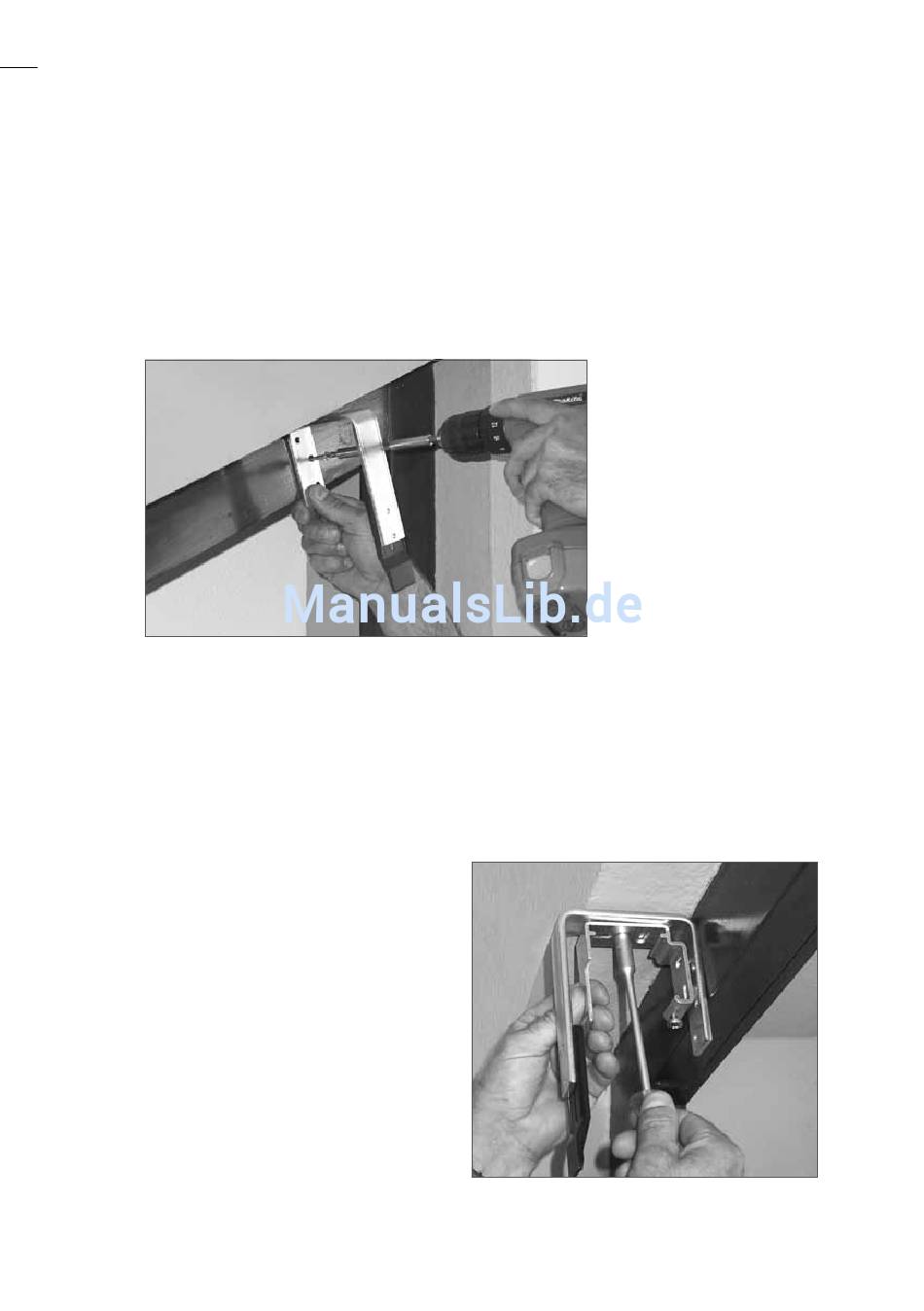

Versteifungsbügel montieren
Benötigte Teile:
» Versteifungsbügel
» Akkuschrauber o.ä.
» Spiralbohrer
» entsprechend dem Untergrund geeignetes Befestigungsmaterial
3.3 Versteifungsbügel montieren
Blendenstärke nach oben berücksichtigen!
Benötigte Teile:
• Versteifungsbügel
• Akkuschrauber o. ä.
• Spiralbohrer
• entsprechend dem Untergrund geeignetes Befestigungs-
material
Jalousieträger Versteifungsbügel montieren
Benötigte Teile:
Blendenstärke berücksichtigen!
» Spezialträger AsyFlex
» Schraube M5x8
3.4 Träger in Versteifungsbügel montieren
» Scheibe Ø 5,5
» Schraubenschlüssel SW 8
3.3 Versteifungsbügel montieren
Benötigte Teile:
• Versteifungsbügel
• Akkuschrauber o. ä.
• Spiralbohrer
• entsprechend dem Untergrund geeignetes Befestigungs-
material
Blendenstärke berücksichtigen!
3.4 Träger in Versteifungsbügel montieren
Benötigte Teile:
• Spezialträger AsyFlex
• Schraube M5 x 8
3.5 Spannwinkel gemäß Mon
befestigen
Benötigte Teile:
• Spannwinkel
• entsprechend dem Untergrund geei
material
• Akkuschrauber o. ä.
ACHTUNG:
Lotrechte Ausrichtung und A
den Spannwinkeln beachten
kontrollieren.
3.6 AsyFlex in Träger einhäng
Sonne
