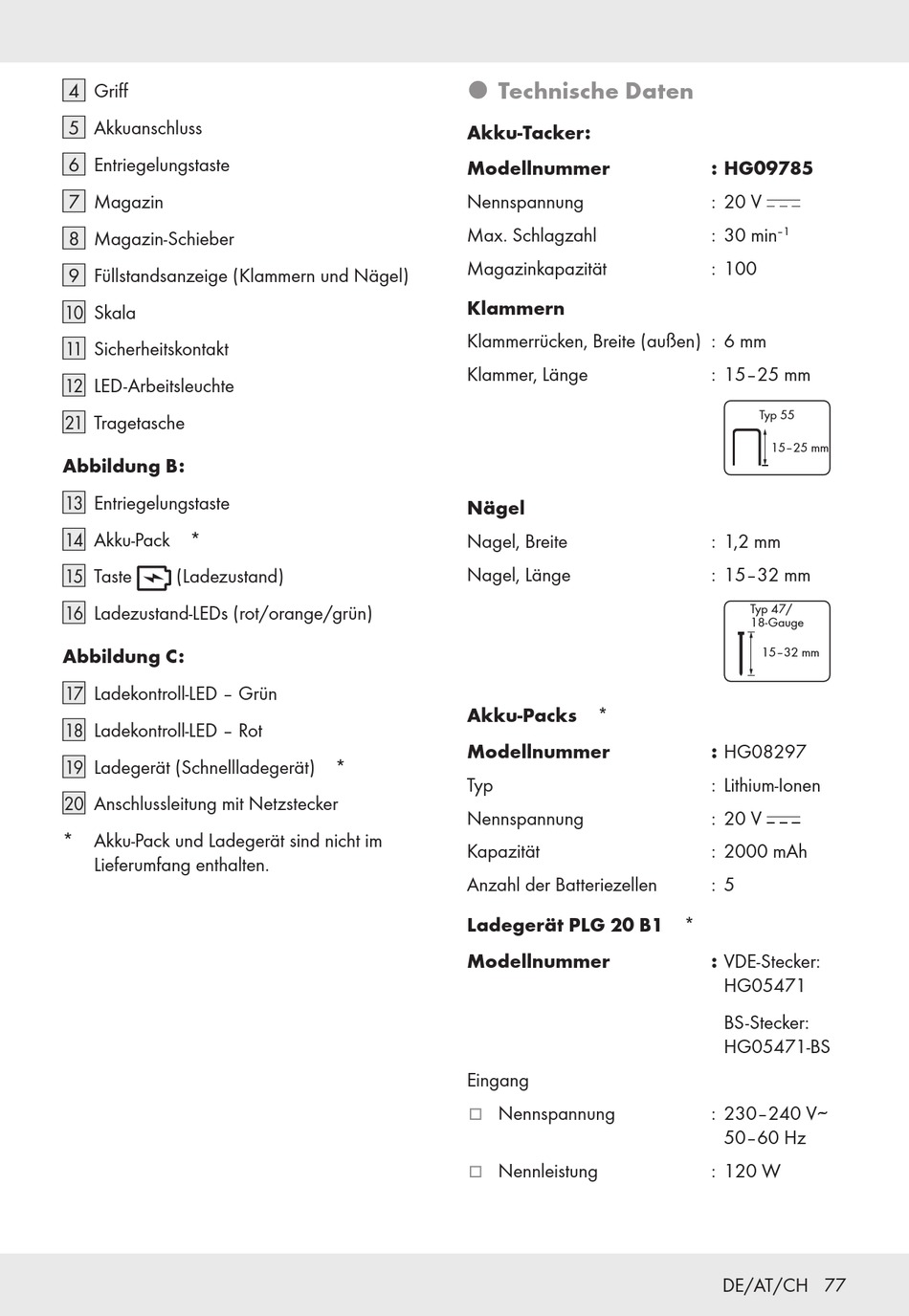

Parkside PAT 20-Li A1 Bedienungs- Und Sicherheitshinweise Originalbetriebsanleitung Seite 79

[ 4 ]
Griff
5 ] [
Akkuanschluss
6 ] [
Entriegelungstaste
7 ] [
Magazin
[ 8 ]
Magazin-Schieber
[ 9 ]
Füllstandsanzeige (Klammern und Nägel)
[ ]
Skala
[ ]
Sicherheitskontakt
[ ]
LED-Arbeitsleuchte
[ ]
Tragetasche
Abbildung B:
[ ]
Entriegelungstaste
[ ]
Akku-Pack *
[ ]
Taste (Ladezustand)
[ ]
Ladezustand-LEDs (rot/orange/grün)
Abbildung C:
[ ]
Ladekontroll-LED ‒ Grün
[ ]
Ladekontroll-LED ‒ Rot
[ ]
Ladegerät (Schnellladegerät) *
[ ]
Anschlussleitung mit Netzstecker
* Akku-Pack und Ladegerät sind nicht im
Lieferumfang enthalten.
˜ Technische Daten
Akku-Tacker:
Modellnummer
Nennspannung
Max. Schlagzahl
Magazinkapazität
Klammern
Klammerrücken, Breite (außen) : 6 mm
Klammer, Länge
Nägel
Nagel, Breite
Nagel, Länge
Akku-Packs *
Modellnummer
Typ
Nennspannung
Kapazität
Anzahl der Batteriezellen
Ladegerät PLG 20 B1 *
Modellnummer
Eingang
Nennspannung
o
Nennleistung
o
: HG09785
: 20 V
: 30 min –1
: 100
: 15–25 mm
Typ 55
15–25 mm
: 1,2 mm
: 15–32 mm
Typ 47/
18-Gauge
15–32 mm
: HG08297
: Lithium-Ionen
: 20 V
: 2000 mAh
: 5
: VDE-Stecker:
HG05471
BS-Stecker:
HG05471-BS
: 230–240 V∼
50–60 Hz
: 120 W
DE/AT/CH 77
