MB
100
[8]
e-MBA
55
[9]
MBA
70
[10]
MBM
120
[11]
MBE
170
[12]
e-MBE
205
[9]
X Standard-MB
58
X mit Reserve-MB
59
Y Standard-MB
64
Y mit Reserve-MB
106
Tab. 5.4: Erweiterter Messbereich (Reserve) und Freiraum, ILD5500-100/200
17
17
(.67)
6 (.24)
6
0
0
5 (.20)
5
8.5 (.33)
8,5
e-SMR
e-MBA
SMR
MBA
MBE
EMR
e-EMR
e-MBE
3
3
3
3 (.12)
Y
Y

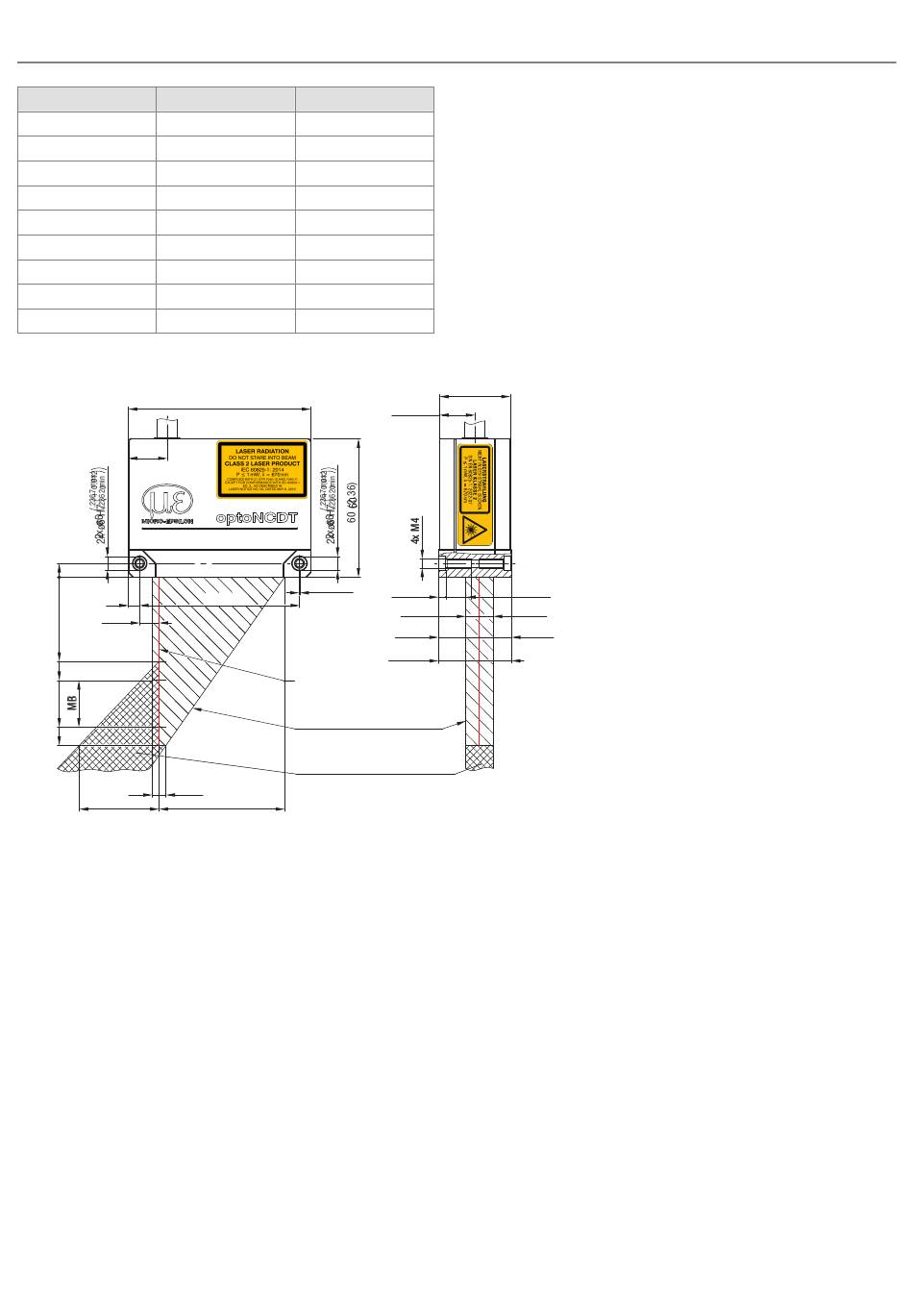

Abb. 5.4: Maßzeichnung ILD5500-100/200
MB = Messbereich
[8]
Reserve Messbereich
[9]
MBA = Messbereichsanfang
[10]
MBM = Messbereichsanfang + 0,5*Messbereich
[11]
MBE = Messbereichsende
[12]
optoNCDT 5500
200
70
100
200
300
370
59
60
92
167
80 (3.15)
80
0.4 (.016)
0,4
70 (2.76)
70
Laserstrahl
Laser beam
Grenzen, für freizuhaltenden
Bauraum
Limits for free space
Bereich, welcher von fremden
Keep this area free from other
Lichtquellen und / oder deren
light sources and/or their reflections
Spiegelungen freizuhalten ist
X
X
31 (1.22)
31
15.5 (.61)
15,5
3,2
11 (.43)
11
3.2 (.13)
6 (.24)
6 (.24)
6
6
18
14 (.55)
14
18 (.71)
32
32 (1.26)
