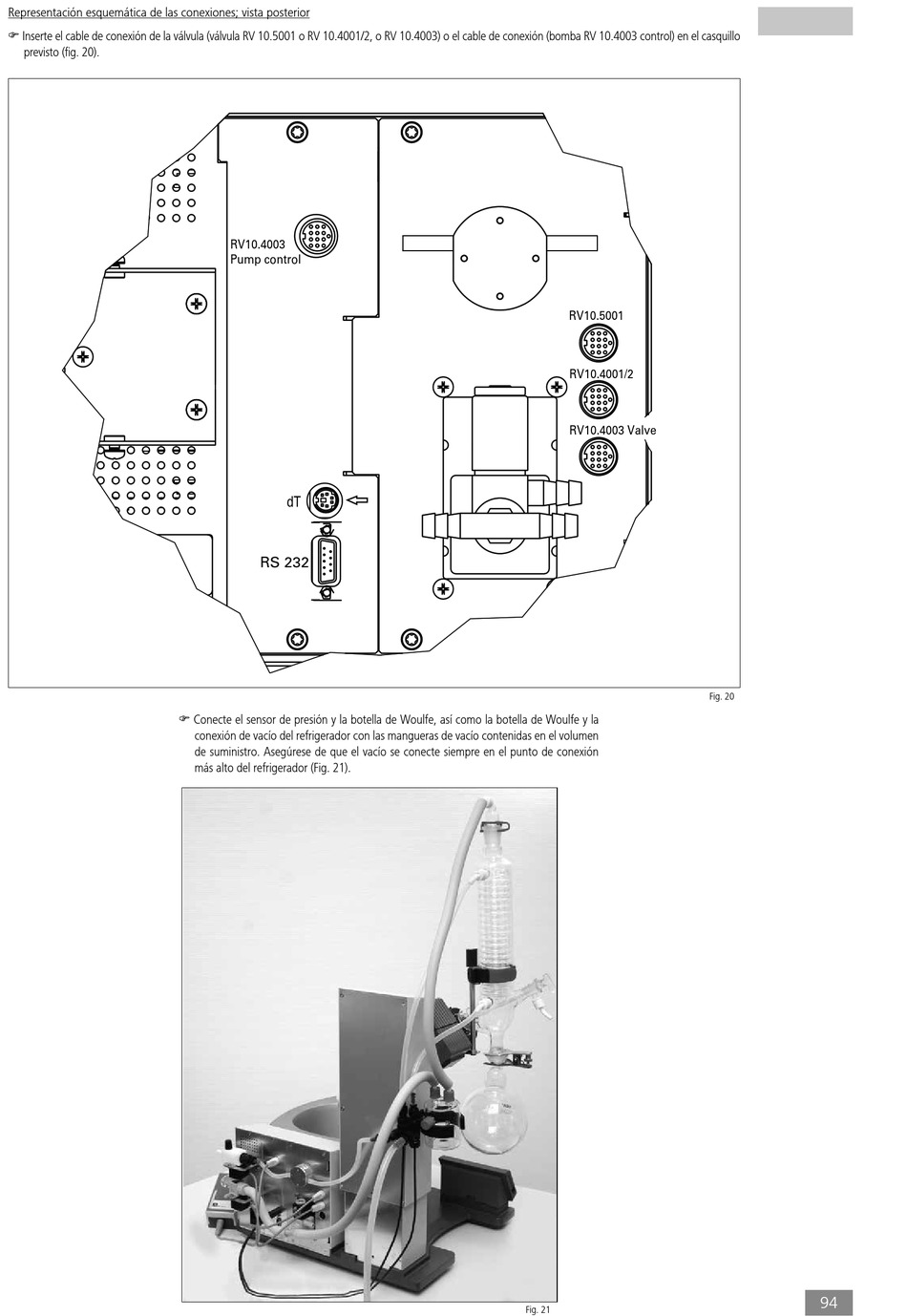

Representación esquemática de las conexiones; vista posterior
 Inserte el cable de conexión de la válvula (válvula RV 10.5001 o RV 10.4001/2, o RV 10.4003) o el cable de conexión (bomba RV 10.4003 control) en el casquillo
previsto (fig. 20).
 Conecte el sensor de presión y la botella de Woulfe, así como la botella de Woulfe y la
RV10.4003
Pump control
dT
RS 232
conexión de vacío del refrigerador con las mangueras de vacío contenidas en el volumen
de suministro. Asegúrese de que el vacío se conecte siempre en el punto de conexión
más alto del refrigerador (Fig. 21).
RV10.5001
RV10.4001/2
RV10.4003 Valve
Fig. 21
Fig. 20
