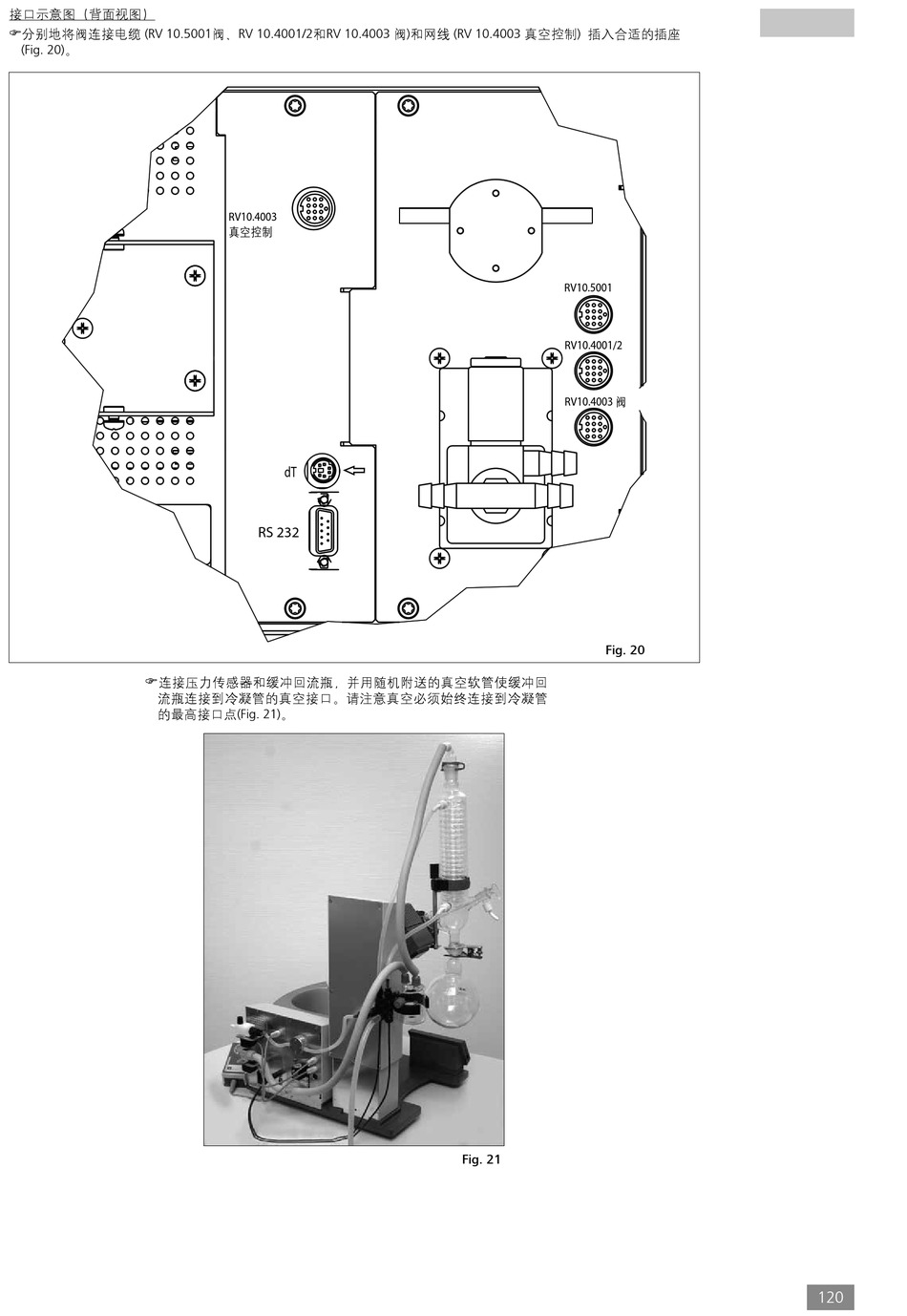

接口示意图（背面视图）
分别地将阀连接电缆 (RV 10.5001阀、RV 10.4001/2和RV 10.4003 阀)和网线 (RV 10.4003 真空控制) 插入合适的插座
(Fig. 20)。

连接压力传感器和缓冲回流瓶，并用随机附送的真空软管使缓冲回
流瓶连接到冷凝管的真空接口。请注意真空必须始终连接到冷凝管
的最高接口点(Fig. 21)。
RV10.4003
dT
RS 232
RV10.5001
RV10.4001/2
RV10.4003
Fig. 20
Fig. 21
