IKA RV 10 Control Betriebsanleitung Seite 65

Vide

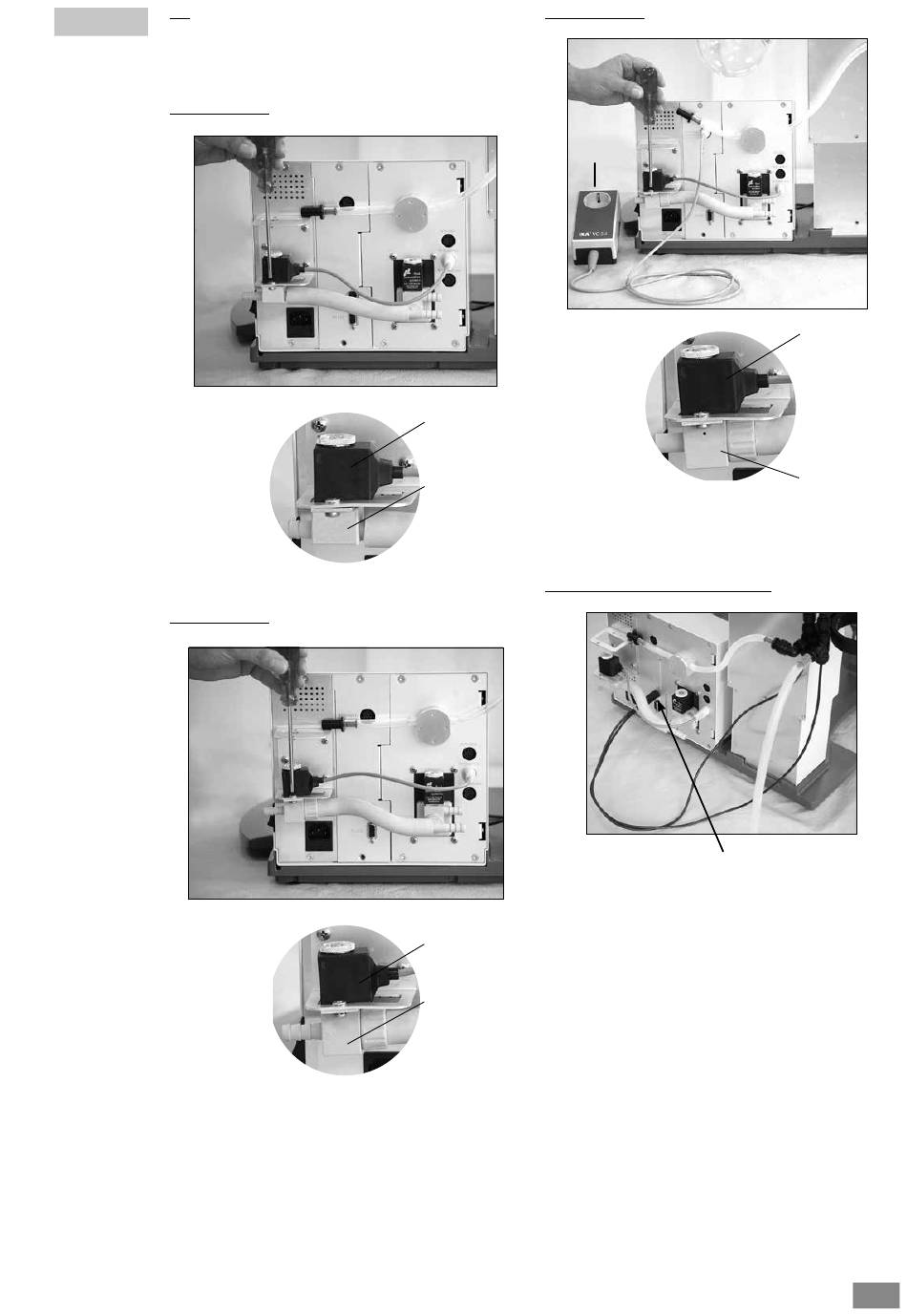

 Montez l'une des vannes de vide en option RV 10 400, RV 10 4002 ou RV
10 4003 en fonction de votre installation dans la fixation prévue à cet effet
et reliez le flexible de vide à la vanne (fig. 15a, b, c).
Raccord RV 10.4001
Raccord RV 10.4002
Raccord RV 10.4003
Alimentation
secteur
pompe
Fig. 15a
La bobine tourne
librement
Le sens d'aspiration cor-
respond au fléchage !
Attention à la position de
montage !
Raccord RV10 de la sonde de température (dT)
Respectez le fléchage !
Fig. 15b
La bobine tourne
librement
Le sens d'aspiration cor-
respond au fléchage !
Attention à la position de
montage !
Fig. 15c
La bobine tourne
librement
Le sens d'aspiration cor-
respond au fléchage !
Attention à la position de
montage !
Fig. 15d
dT
65
