AoIP-WSG
AoIP-WSG Mise en oeuvre
1. Introduction
Le module WING SoundGrid transmet jusqu'à 64 canaux d'entrée et 64 canaux de sortie à 44,1 kHz ou 48 kHz et 24 bits via l'un ou l'autre des ports Ethernet sur le
panneau arrière dans la section CONTROL/AUDIO NETWORK. Les appareils interconnectés sont également synchronisés via la connexion Ethernet.
2. Installation
Les plug-ins Waves peuvent être utilisés sur le WING en installant un module SoundGrid à l'intérieur de la console. Notez que la procédure d'installation ne doit être
effectuée que par des centres de service certifiés. Vérifiez behringer.com pour votre fournisseur de service le plus proche.
Pour activer le module, maintenez la touche UTILITY enfoncée tout en allumant la console. La boîte de dialogue CONSOLE OPTIONS s'ouvrira automatiquement. Entrez
"MOD-WSG" et cliquez sur APPLY.
Une fois le module interne installé, les deux ports Ethernet sur le panneau arrière agissent comme une connexion redondante double. Chaque port transmet 64 canaux
d'entrée et 64 canaux de sortie.
CONTROL/AUDIO NETWORK
3. Configuration du réseau
Connexion unique

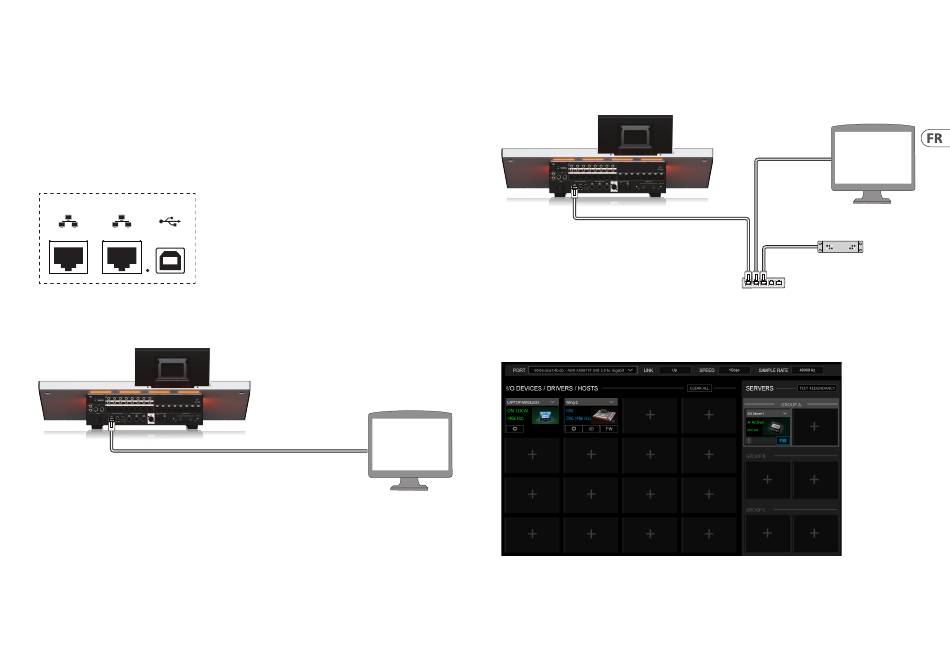

Différentes configurations de réseau sont possibles, en fonction des besoins de l'utilisateur. La configuration la plus simple peut être vue ci-dessous dans la Fig. 1,
composée d'une console WING connectée directement à un ordinateur avec un câble Ethernet.
WING console
Fig. 1 : Connexion directe entre WING et l'ordinateur hôte
Dans cette configuration, le logiciel Waves SoundGrid doit permettre au traitement du signal numérique (DSP) d'être effectué par l'ordinateur hôte sans avoir besoin
d'un serveur DSP Waves. Veuillez vous référer à la documentation fournie par Waves pour comparer les spécifications du logiciel SoundGrid.
Connexions multiples
Plusieurs appareils compatibles SoundGrid comme les serveurs Waves et les interfaces peuvent être ajoutés en configurant un réseau "étoile" dans lequel
tous les appareils sont interconnectés par un commutateur Ethernet 1 Gigabit (Fig. 2). Veuillez vous référer à la documentation de Waves pour une liste de
commutateurs compatibles.
WING console
Fig. 2 : Console WING, ordinateur hôte et appareil d'E/S supplémentaire formant un réseau "étoile"
4. Routage direct des sources vers SoundGrid
Après avoir connecté les appareils dans l'une des configurations décrites ci-dessus, la console WING et tous les autres appareils du réseau sont affichés dans l'onglet
SETUP du logiciel SoundGrid.
Host computer
Fig. 3 : Onglet SETUP de SuperRack SoundGrid
17
Quick Start Guide
Host computer
Waves I/O device or DSP server
I/O
1Gbit ethernet switch
