AoIP-WSG
AoIP-WSG Aan de slag
De bron- en uitvoergroepen "WSG" op het ROUTING-scherm van de WING-console stellen elke bron in staat om te worden toegewezen aan een van de 64 kanalen
die vanaf de console worden verzonden, evenals om een van de 64 retourkanalen toe te wijzen aan elk kanaal op de WING. In de afbeelding hieronder zijn lokale
ingangen 1 tot 8 toegewezen aan WSG-uitgangen 1 tot 8. Zo worden de signalen van de voorversterkers 1 tot 8 naar het SoundGrid-netwerk gestuurd voordat de
kanaalverwerking plaatsvindt.

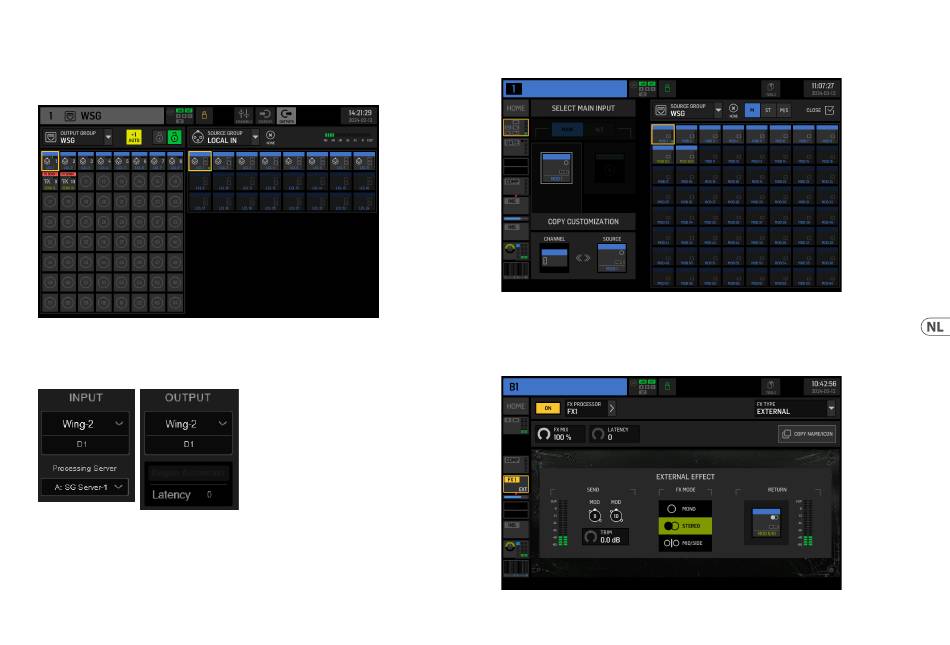

Fig. 4: WSG-bron- en uitvoergroepen
Om een WING-kanaal naar het SoundGrid-netwerk te sturen nadat een deel of alle kanaalstripverwerking is toegepast, kan een USER SIGNAL worden gemaakt op het
ROUTING-scherm. Het USER SIGNAL kan worden genomen op het TAP-punt of POST-fader. Het signaal kan zowel de linker- als rechterkanalen (L+R) bevatten of slechts
een van beide (L of R). Raadpleeg de WING-console Quick Start Guide voor meer informatie over het maken van een USER SIGNAL.
In de SoundGrid-software worden de 64 kanalen die van de console komen, gerouteerd naar "racks" waar de gewenste plug-ins worden geladen. De uitvoer van elk
rack wordt vervolgens gerouteerd naar een van de 64 kanalen die terug naar de console worden gestuurd.
Fig. 5: Rack-routing SuperRack SoundGrid
Kies ten slotte het overeenkomstige kanaal uit de SOURCE GROUP WSG en wijs het toe als bron voor het gewenste kanaal op de WING-console.
Fig. 6: SOURCE GROUP WSG toewijzen aan een kanaal
5. Invoegen van SoundGrid als EXTERNAL FX
Waves plug-ins kunnen worden toegewezen aan een invoegpunt op elk kanaal van de WING met behulp van de EXTERNAL effectseenheid binnen WING. Wanneer
ze op afzonderlijke kanalen worden geladen, verwerkt de SoundGrid-software het signaal van dat enkele kanaal. Als alternatief kunnen meerdere kanalen naar een
enkele plug-in-instantie worden gestuurd wanneer het effect wordt geladen via een invoegpunt op een bus.
In het onderstaande voorbeeld is de EXTERNAL EFFECT geladen op Slot 1 van de 16 WING-effectslots en vervolgens geladen op Insert Point 1 van Bus 1.
Fig. 7: External geladen als invoegpunt op een bus
