AoIP-WSG
AoIP-WSG Erste Schritte
Mehrere Verbindungen
Mehrere SoundGrid-kompatible Geräte wie Waves-Server und Schnittstellen können hinzugefügt werden, indem ein "Stern"-Netzwerk konfiguriert wird, in dem alle
Geräte durch einen 1 Gigabit Ethernet-Switch verbunden sind (Abb. 2). Bitte beziehen Sie sich auf die Waves-Dokumentation für eine Liste kompatibler Switches.
WING console

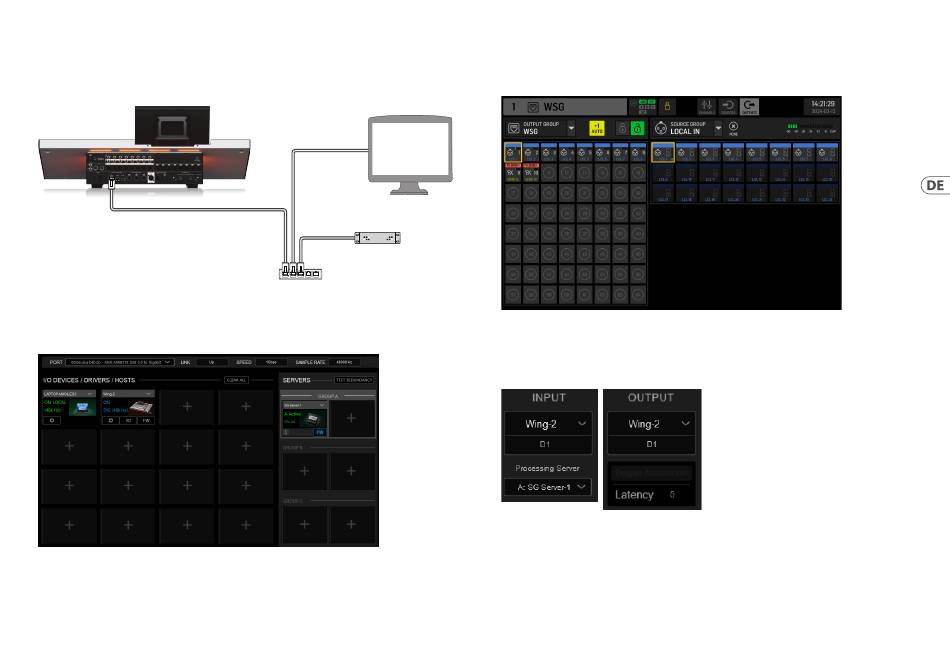

Abb. 2: WING-Konsole, Host-Computer und zusätzliches I/O-Gerät bilden ein "Stern"-Netzwerk
4. Direkte Weiterleitung von Quellen an SoundGrid
Nachdem die Geräte in einer der oben beschriebenen Konfigurationen verbunden wurden, werden die WING-Konsole und alle anderen Geräte im Netzwerk im
SETUP-Tab in der SoundGrid-Software angezeigt.
Abb. 3: SuperRack SoundGrid SETUP-Tab
Host computer
Waves I/O device or DSP server
I/O
1Gbit ethernet switch
Die Quell- und Ausgangsgruppen "WSG" im ROUTING-Bildschirm der WING-Konsole ermöglichen es, jede Quelle einem der 64 vom Pult gesendeten Kanäle
zuzuweisen, sowie einen der 64 Rückkanäle einem beliebigen Kanal auf dem WING zuzuweisen. Im Bild unten wurden die lokalen Eingänge 1 bis 8 den
WSG-Ausgängen 1 bis 8 zugewiesen. Somit wird das Signal von den Vorverstärkern 1 bis 8 vor der Kanalverarbeitung an das SoundGrid-Netzwerk gesendet.
Abb. 4: WSG-Quell- und Ausgangsgruppen
Um einen WING-Kanal an das SoundGrid-Netzwerk zu senden, nachdem ein Teil oder die gesamte Kanalstreifenverarbeitung angewendet wurde, kann ein USER
SIGNAL auf dem ROUTING-Bildschirm erstellt werden. Das USER SIGNAL kann am TAP-Punkt oder POST-Fader genommen werden. Das Signal kann sowohl linke und
rechte Kanäle (L+R) als auch nur einen von ihnen (L oder R) enthalten. Bitte beziehen Sie sich auf das WING-Konsole Quick Start Guide für weitere Informationen zur
Erstellung eines USER SIGNAL.
In der SoundGrid-Software werden die 64 Kanäle, die von der Konsole kommen, zu "Racks" geroutet, in denen die gewünschten Plugins geladen werden. Der Ausgang
jedes Racks wird dann zu einem der 64 Kanäle geroutet, die zurück an die Konsole gesendet werden.
Abb. 5: Rack-Routing SuperRack SoundGrid
23
Quick Start Guide
