AoIP-WSG

AoIP-WSG Pierwsze kroki

1. Wprowadzenie

Moduł WING SoundGrid przesyła do 64 kanałów wejściowych i 64 kanałów wyjściowych o częstotliwości 44,1 kHz lub 48 kHz i 24 bitach przez dowolne z portów

Ethernet na tylnym panelu w sekcji CONTROL/AUDIO NETWORK. Urządzenia połączone są również zsynchronizowane przez połączenie Ethernet.

2. Instalacja

Wtyczki Waves mogą być używane na WING poprzez zainstalowanie modułu SoundGrid wewnątrz konsoli. Zauważ, że procedura instalacji musi być wykonana tylko

przez certyfikowane centra serwisowe. Sprawdź behringer.com, aby znaleźć najbliższego dostawcę usług.

Aby aktywować moduł, przytrzymaj UTILITY podczas włączania konsoli. Okno dialogowe CONSOLE OPTIONS otworzy się automatycznie. Wprowadź „MOD-WSG" i

kliknij APPLY.

Po zainstalowaniu wewnętrznego modułu, dwa porty Ethernet na tylnym panelu działają jako podwójne połączenie redundantne. Każdy port przesyła 64 kanały

wejściowe i 64 kanały wyjściowe.

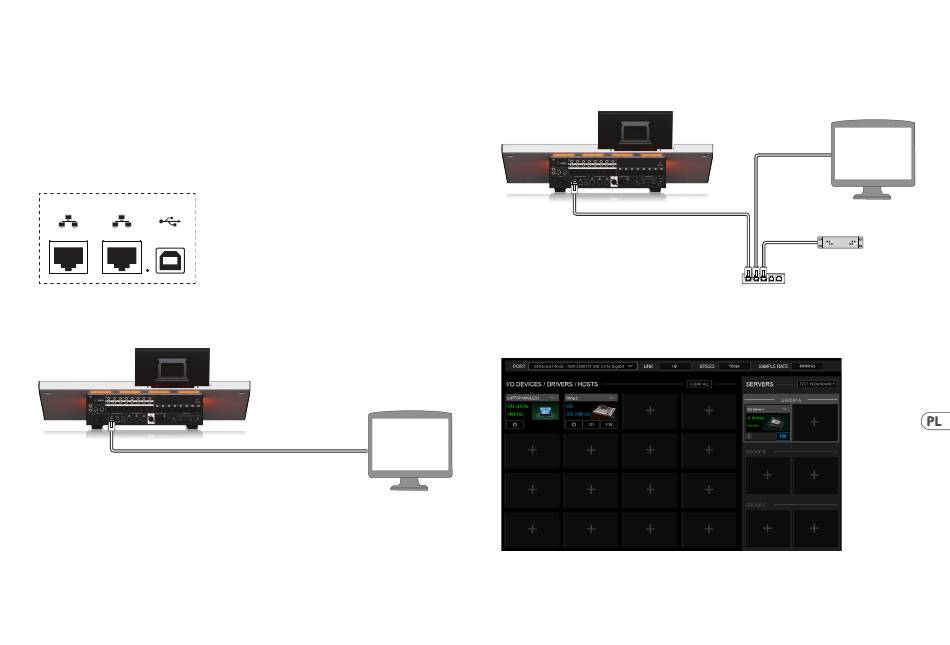

CONTROL/AUDIO NETWORK

3. Konfiguracja sieci

Pojedyncze połączenie

Możliwe są różne konfiguracje sieci, w zależności od potrzeb użytkownika. Najprostsza konfiguracja jest pokazana poniżej na Fig. 1, składająca się z konsoli WING

bezpośrednio podłączonej do komputera za pomocą kabla Ethernet.

WING console

ig. 1: Bezpośrednie połączenie między WING a komputerem hosta

W tej konfiguracji, oprogramowanie Waves SoundGrid musi pozwolić na przeprowadzenie cyfrowego przetwarzania sygnału (DSP) przez komputer hosta bez potrzeby

serwera DSP Waves. Proszę zapoznać się z dokumentacją dostarczoną przez Waves, aby porównać specyfikacje oprogramowania SoundGrid.

Wielokrotne połączenia

Do konfiguracji można dodać wiele urządzeń kompatybilnych z SoundGrid, takich jak serwery Waves i interfejsy, konfigurując sieć "gwiazda", w której

wszystkie urządzenia są ze sobą połączone przez przełącznik Ethernet 1 Gigabit (Fig. 2). Proszę zapoznać się z dokumentacją Waves, aby uzyskać listę

kompatybilnych przełączników.

WING console

Fig. 2: Konsola WING, komputer hosta i dodatkowe urządzenie I/O tworzące sieć "gwiazda"

4. Bezpośrednie routowanie źródeł do SoundGrid

Po podłączeniu urządzeń w jednej z opisanych powyżej konfiguracji, konsola WING i wszystkie inne urządzenia w sieci są pokazane w zakładce SETUP w

oprogramowaniu SoundGrid.

Host computer

Fig. 3: Zakładka SETUP w SuperRack SoundGrid
