AoIP-WSG
AoIP-WSG Iniziare
Connessioni multiple
È possibile aggiungere più dispositivi compatibili con SoundGrid come server e interfacce Waves configurando una rete "a stella" in cui tutti i dispositivi sono
interconnessi da uno switch Ethernet da 1 Gigabit (Fig. 2). Si prega di fare riferimento alla documentazione di Waves per un elenco di switch compatibili.
WING console

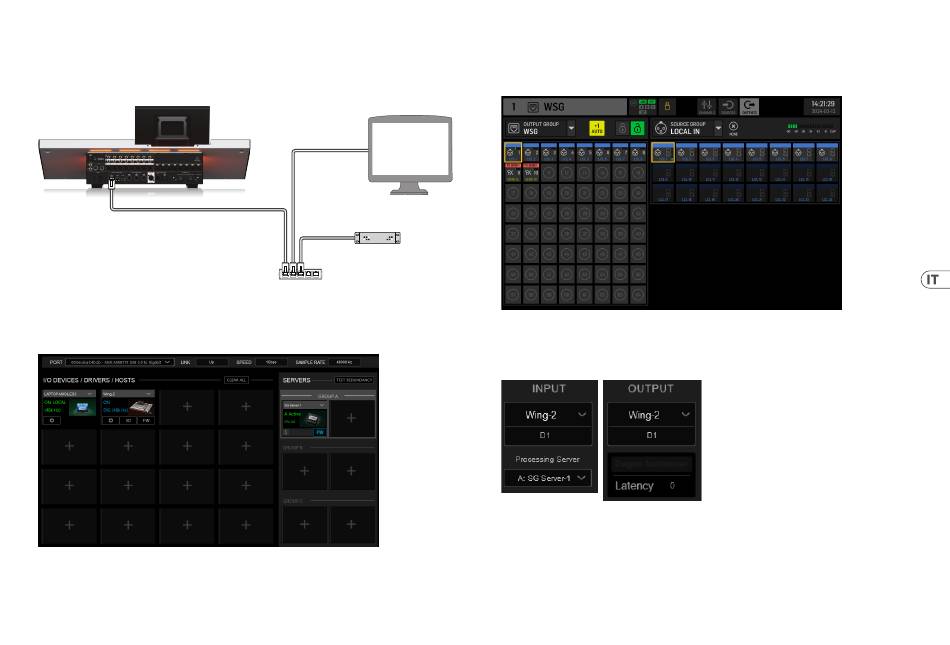

Fig. 2: Console WING, computer host e dispositivo I/O aggiuntivo che formano una rete "a stella"
4. Instradamento diretto delle sorgenti a SoundGrid
Dopo aver collegato i dispositivi in una delle configurazioni descritte sopra, la console WING e tutti gli altri dispositivi nella rete vengono mostrati nella scheda SETUP
nel software SoundGrid.
Fig. 3: Scheda SETUP di SuperRack SoundGrid
Host computer
Waves I/O device or DSP server
I/O
1Gbit ethernet switch
I gruppi di sorgenti e di uscita "WSG" nello schermo ROUTING della console WING permettono di assegnare qualsiasi sorgente a uno dei 64 canali inviati dalla console,
così come di assegnare uno dei 64 canali di ritorno a qualsiasi canale sul WING. Nell'immagine sottostante, gli ingressi locali da 1 a 8 sono stati assegnati alle uscite
WSG da 1 a 8. Così, il segnale dai preamplificatori da 1 a 8 viene inviato alla rete SoundGrid prima dell'elaborazione del canale.
Fig. 4: Gruppi di sorgenti e di uscita WSG
Per inviare un canale WING alla rete SoundGrid dopo che è stata applicata una parte o tutta l'elaborazione della striscia di canale, si può creare un USER SIGNAL nello
schermo ROUTING. Il USER SIGNAL può essere preso al punto TAP o POST fader. Il segnale può contenere sia i canali sinistro e destro (L+R) che solo uno di essi (L o R).
Si prega di fare riferimento alla Guida Rapida alla console WING per ulteriori informazioni sulla creazione di un USER SIGNAL.
Nel software SoundGrid, i 64 canali provenienti dalla console vengono instradati a "rack" dove vengono caricati i plug-in desiderati. L'uscita di ogni rack viene poi
instradata a uno dei 64 canali inviati di nuovo alla console.
Fig. 5: Instradamento del rack SuperRack SoundGrid
33
Quick Start Guide
