AoIP-WSG
AoIP-WSG Puesta en marcha
Conexiones múltiples
Se pueden agregar múltiples dispositivos compatibles con SoundGrid, como servidores e interfaces de Waves, configurando una red "estrella" en la que
todos los dispositivos están interconectados por un interruptor Ethernet de 1 Gigabit (Fig. 2). Consulte la documentación de Waves para obtener una lista de
interruptores compatibles.
WING console

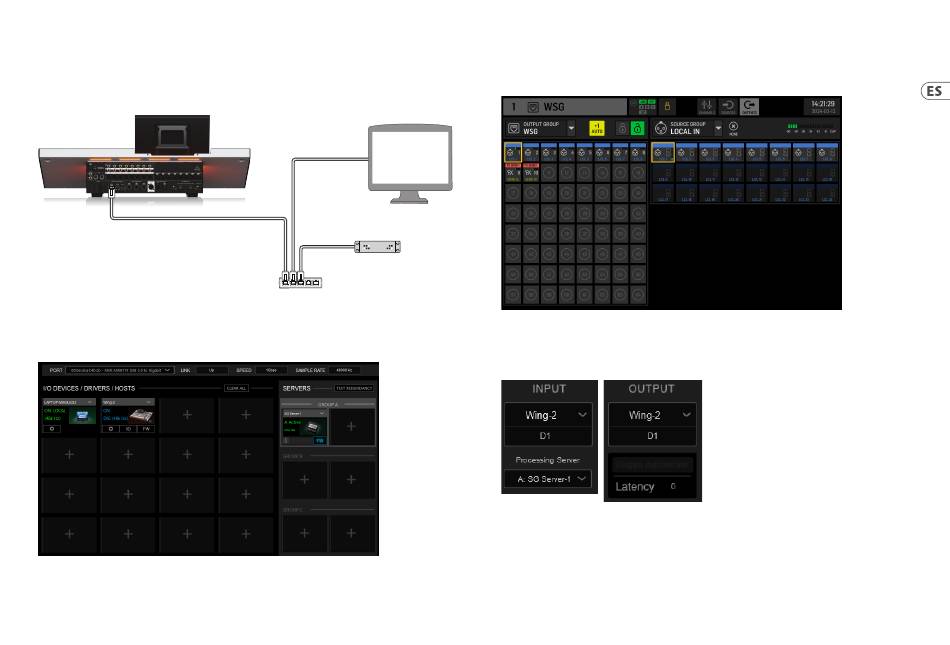

Fig. 2: Consola WING, computadora anfitriona y dispositivo de E/S adicional formando una red "estrella"
4. Enrutamiento directo de fuentes a SoundGrid
Después de conectar los dispositivos en una de las configuraciones descritas anteriormente, la consola WING y todos los demás dispositivos en la red se muestran en la
pestaña SETUP en el software SoundGrid.
Fig. 3: Pestaña SETUP de SuperRack SoundGrid
Host computer
Waves I/O device or DSP server
I/O
1Gbit ethernet switch
Los grupos de fuente y salida "WSG" en la pantalla ROUTING de la consola WING permiten asignar cualquier fuente a cualquiera de los 64 canales enviados desde la
consola, así como asignar cualquiera de los 64 canales de retorno a cualquier canal en el WING. En la imagen de abajo, las entradas locales 1 a 8 se han asignado a las
salidas WSG 1 a 8. Así, la señal de los preamplificadores 1 a 8 se envía a la red SoundGrid antes del procesamiento del canal.
Fig. 4: Grupos de fuente y salida WSG
Para enviar un canal WING a la red SoundGrid después de que se haya aplicado algo o todo el procesamiento de la tira de canal, se puede crear una USER SIGNAL en la
pantalla ROUTING. La USER SIGNAL se puede tomar en el punto TAP o POST fader. La señal puede contener ambos canales izquierdo y derecho (L+R) o solo uno de ellos
(L o R). Consulte la Guía de inicio rápido de la consola WING para obtener más información sobre cómo crear una USER SIGNAL.
En el software SoundGrid, los 64 canales que vienen de la consola se enrutan a "racks" donde se cargan los complementos deseados. La salida de cada rack se enruta
luego a uno de los 64 canales que se envían de vuelta a la consola.
Fig. 5: Enrutamiento de rack SuperRack SoundGrid
