AoIP-WSG
AoIP-WSG Getting started

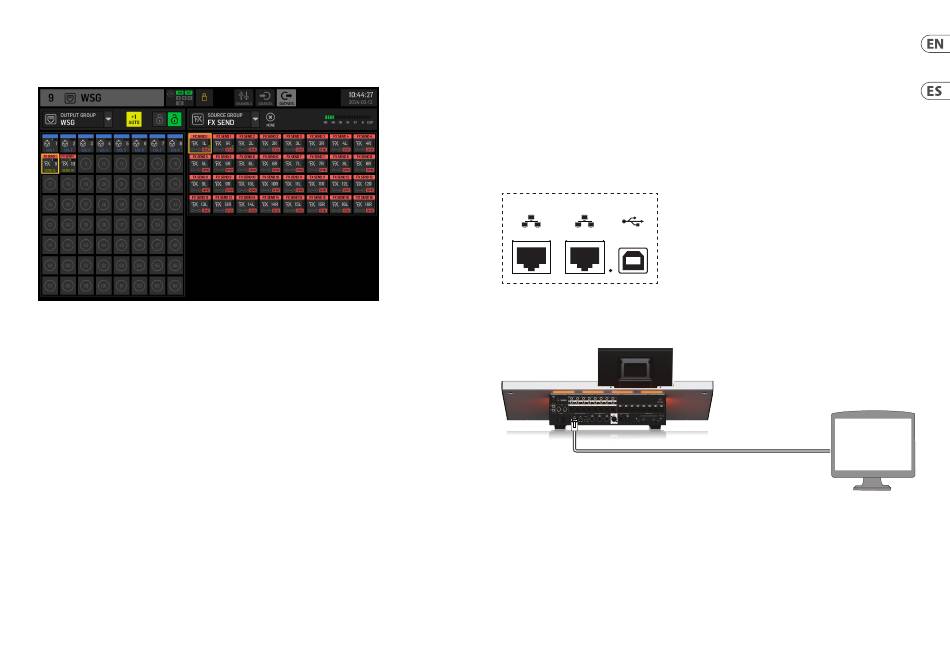

On the ROUTING screen, the SOURCE GROUP FX SENDS contains send channels for all 16 slots of the FX rack. EXTERNAL EFFECT is selected for Slot 1, FX SEND 1L and 1R
must be sent through the desired channels to the SoundGrid software. In this example, FX SEND 1L and 1R are being sent via channels 9 and 10.
Fig. 8: FX SENDS
Channels 9 and 10 are routed through the SoundGrid software to the desired rack, where plug-ins are added. SoundGrid rack's output is sent back to the console
through any available channel. In this example, the rack's output is sent back through channels 9 and 10, which are then selected as the EXTERNAL EFFECT RETURN
signal (see Fig. 7).
AoIP-WSG Puesta en marcha
1. Introducción
El módulo WING SoundGrid transmite hasta 64 canales de entrada y 64 canales de salida a 44.1 kHz o 48 kHz y 24 bits a través de cualquiera de los puertos Ethernet en
el panel trasero en la sección CONTROL/AUDIO NETWORK. Los dispositivos interconectados también se sincronizan a través de la conexión Ethernet.
2. Instalación
Los complementos de Waves se pueden usar en el WING instalando un módulo SoundGrid dentro de la consola. Tenga en cuenta que el procedimiento de instalación
solo debe ser realizado por centros de servicio certificados. Consulte behringer.com para encontrar el proveedor de servicios más cercano.
Para activar el módulo, mantenga pulsada la tecla UTILITY mientras enciende la consola. Se abrirá automáticamente el cuadro de diálogo CONSOLE OPTIONS.
Introduzca «MOD-WSG» y presione APPLY.
Después de instalar el módulo interno, los dos puertos Ethernet en el panel trasero actúan como una conexión redundante doble. Cada puerto transmite 64 canales de
entrada y 64 canales de salida.
CONTROL/AUDIO NETWORK
3. Configuración de la red
Conexión única
Dependiendo de las necesidades del usuario, son posibles diferentes configuraciones de red. La configuración más simple se puede ver a continuación en la Fig. 1,
que consiste en una consola WING conectada directamente a una computadora con un cable Ethernet.
WING console
Fig. 1: Conexión directa entre WING y la computadora anfitriona
En esta configuración, el software Waves SoundGrid debe permitir que el procesamiento de señales digitales (DSP) sea realizado por la computadora anfitriona sin
necesidad de un servidor DSP de Waves. Consulte la documentación proporcionada por Waves para comparar las especificaciones del software SoundGrid.
11
Quick Start Guide
Host computer
