AoIP-WSG
AoIP-WSG Komma igång
Flera anslutningar
Flera SoundGrid-kompatibla enheter som Waves-servrar och gränssnitt kan läggas till genom att konfigurera ett "stjärn"-nätverk där alla enheter är sammanlänkade
av en 1 Gigabit Ethernet-switch (Fig. 2). Vänligen hänvisa till Waves dokumentation för en lista över kompatibla switchar.
WING console

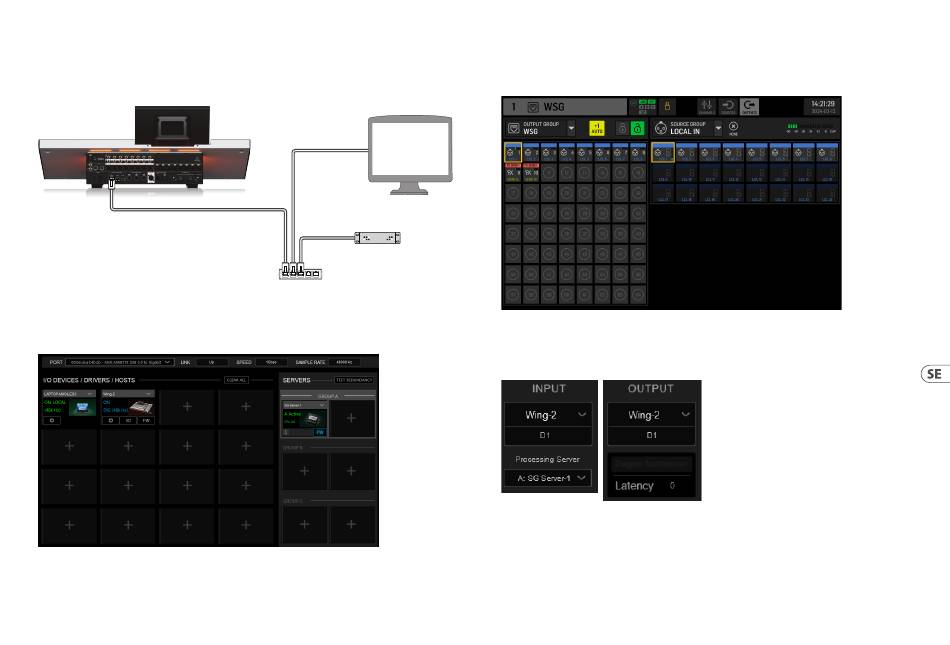

Fig. 2: WING-konsol, värd-dator och ytterligare I/O-enhet bildar ett "stjärn"-nätverk
4. Direkt routing av källor till SoundGrid
Efter att ha anslutit enheterna i någon av konfigurationerna som beskrivs ovan, visas WING-konsolen och alla andra enheter i nätverket i SETUP-fliken
i SoundGrid-programvaran.
Fig. 3: SuperRack SoundGrid SETUP-flik
Host computer
Waves I/O device or DSP server
I/O
1Gbit ethernet switch
Käll- och utgruppsgrupperna "WSG" på ROUTING-skärmen på WING-konsolen tillåter att någon källa kan tilldelas någon av de 64 kanalerna som skickas från konsolen,
samt tilldela någon av de 64 returkanalerna till någon kanal på WING. I bilden nedan har lokala ingångar 1 till 8 tilldelats WSG-utgångar 1 till 8. Således skickas
signalen från förstärkarna 1 till 8 till SoundGrid-nätverket före kanalbearbetning.
Fig. 4: WSG käll- och utgruppsgrupper
För att skicka en WING-kanal till SoundGrid-nätverket efter att någon eller all kanalstripbearbetning har tillämpats, kan en USER SIGNAL skapas på ROUTING-skärmen.
USER SIGNAL kan tas vid TAP-punkten eller POST-fader. Signalen kan innehålla både vänster och höger kanaler (L+R) eller bara en av dem (L eller R). Vänligen hänvisa
till WING-konsolens Quick Start Guide för mer information om att skapa en USER SIGNAL.
I SoundGrid-programvaran dirigeras de 64 kanalerna som kommer från konsolen till "rack" där de önskade plug-ins laddas. Utgången från varje rack dirigeras sedan
till en av de 64 kanalerna som skickas tillbaka till konsolen.
Fig. 5: Rack routing SuperRack SoundGrid
43
