AoIP-WSG
AoIP-WSG Mise en oeuvre
Les groupes de sources et de sorties "WSG" dans l'écran ROUTING de la console WING permettent à n'importe quelle source d'être assignée à l'un des 64 canaux
envoyés depuis la console, ainsi qu'à assigner l'un des 64 canaux de retour à n'importe quel canal sur le WING. Dans l'image ci-dessous, les entrées locales 1 à 8 ont été
assignées aux sorties WSG 1 à 8. Ainsi, le signal des préamplificateurs 1 à 8 est envoyé au réseau SoundGrid avant le traitement du canal.

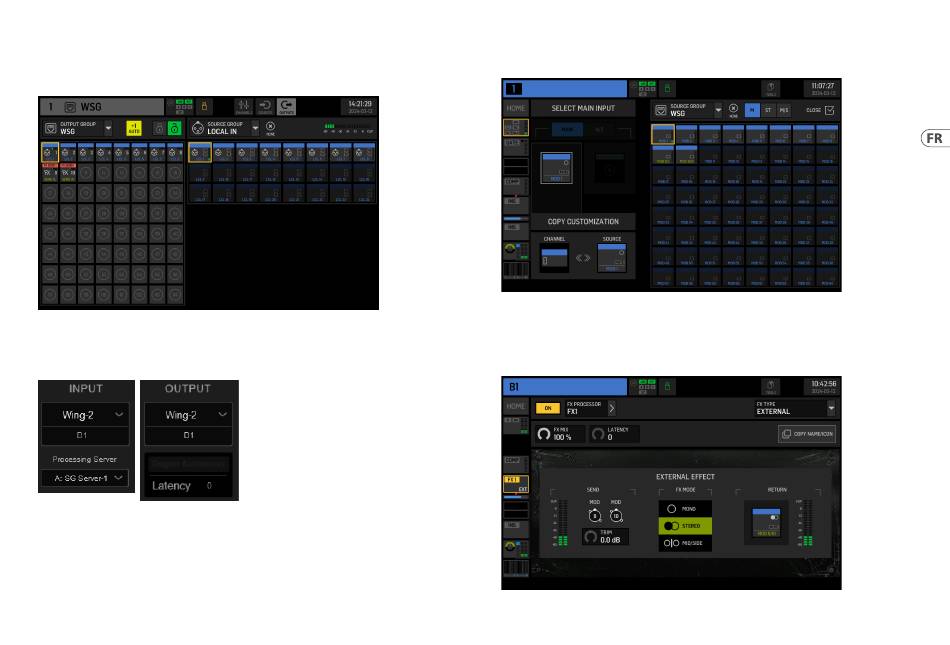

Fig. 4 : Groupes de sources et de sorties WSG
Pour envoyer un canal WING au réseau SoundGrid après qu'un certain ou tout le traitement de la bande de canaux a été appliqué, un USER SIGNAL peut être créé sur
l'écran ROUTING. Le USER SIGNAL peut être pris au point TAP ou POST fader. Le signal peut contenir à la fois les canaux gauche et droit (L+R) ou juste l'un d'eux (L ou R).
Veuillez vous référer au Quick Start Guide de la console WING pour plus d'informations sur la création d'un USER SIGNAL.
Dans le logiciel SoundGrid, les 64 canaux provenant de la console sont acheminés vers des "racks" où les plug-ins souhaités sont chargés. La sortie de chaque rack est
ensuite acheminée vers l'un des 64 canaux renvoyés à la console.
Fig. 5 : Routage du rack SuperRack SoundGrid
Enfin, choisissez le canal correspondant du SOURCE GROUP WSG et assignez-le comme source pour le canal souhaité sur la console WING.
Fig. 6 : Assignation du SOURCE GROUP WSG à un canal
5. Insertion de SoundGrid en tant qu'EXTERNAL FX
Les plug-ins Waves peuvent être assignés à un point d'insertion sur n'importe quel canal du WING en utilisant l'unité d'effets EXTERNAL au sein du WING. Lorsqu'ils
sont chargés sur des canaux uniques, le logiciel SoundGrid traite le signal de ce canal unique. Alternativement, plusieurs canaux peuvent être envoyés à une seule
instance de plug-in lorsque l'effet est chargé via un point d'insertion sur un bus.
Dans l'exemple ci-dessous, l'EXTERNAL EFFECT a été chargé sur le Slot 1 des 16 slots d'effet WING puis chargé sur le Point d'Insertion 1 du Bus 1.
Fig. 7 : External chargé comme point d'insertion sur un bus
