Behringer DUAL A/B Switch AB200 Handbuch

Vielen Dank für das Vertrauen, das Du uns mit dem Kauf des
BEHRINGER AB200 entgegengebracht hast. Diese hochqualitative
2-Kanal A/B-Box ist speziell für Musiker entwickelt, die mehrere
Verstärker oder Instrumente benutzen. Der AB200 erlaubt die
geräuschlose, verzögerungsfreie Umschaltung zwischen
Verstärkern und Instrumenten ohne den Klang zu beeinfussen.
Dabei zeigt die entsprechende LED immer an, welches Element
Deines Systems momentan aktiv ist.
1. BEDIENUNGSELEMENTE UND
ANSCHLÜSSE
Abb. 1.1: Rückseite
Da die Bedienungselemente und Anschlüsse beider Kanäle
identisch sind, wird in diesem Kapitel nur Kanal 1 beschrieben.
IN/OUT 1: dieser 6,3-mm Monoklinkenanschluss dient als
Eingang für Kanal 1, wenn eine Klangquelle (z. B. Gitarre,
Bass) angeschlossen ist, und als Ausgang für Kanal 1,
wenn ein Verstärker oder ein Effektgerät angeschlossen
ist.
A1 & B1: diese 6,3-mm Monoklinkenanschlüsse dienen als
Ausgänge für Kanal 1, wenn Verstärker oder Effektgeräte
angeschlossen wurden.
angeschlossen, dienen sie als Eingänge für Kanal 1. Es
kann jeweils nur einer der Anschlüsse aktiv sein.
LATCH/NON LATCH: dieser Schalter bestimmt das
Schaltverhalten des Fußpedals. In der Position LATCH
schaltet das Gerät bei jedem Betätigen des Pedals zwischen
den Anschlüssen um. In der Position NON LATCH ist der
Anschluss B1 nur solange aktiv, wie das Pedal gedrückt
bleibt.
4

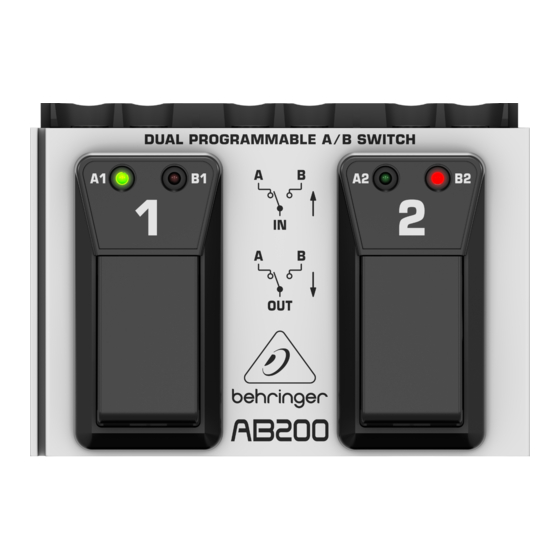

Abb. 1.2: Oberseite
DUAL A/B SWITCH AB200
Sind hier Instrumente
PEDAL 1: wenn IN/OUT 1 als Eingang genutzt wird, kannst
Du mit diesem Pedal zwischen den Ausgängen A1 und B1
wechseln. Wird IN/OUT 1 jedoch als Ausgang genutzt,
wechselst Du mit diesem Pedal zwischen den Eingängen
A1 und B1. Die A1 und B1 LEDs zeigen dabei an, welcher
Anschluss im Moment aktiv ist. Abhängig von der Position
von Schalter muss das Pedal nur kurz betätigt werden
(LATCH) oder während der gesamten Dauer des
Umschaltprozesses gedrückt werden (NON LATCH).
Um die Batterie einzubauen oder auszutauschen, entferne bitte
vorsichtig die Schrauben an der Unterseite des AB200 und öffne
das Gehäuse. Schließe das Gerät anschließend wieder, indem
Du alle zuvor entfernten Schrauben wieder befestigst.
+
Der AB200 hat keinen On/Off-Schalter. Der AB200 ist
betriebsbereit, sobald ein Kabel in der A1- oder B1-
Buchse steckt. Ziehe alle Stecker aus den Buchsen,
wenn der AB200 nicht in Gebrauch ist. So verlängerst
Du die Lebensdauer der Batterie.
Die SERIENNUMMER befindet sich auf der Unterseite des
Geräts.
2. ANWENDUNGSBEISPIELE
Abb. 2.1: Ein Instrument / zwei Verstärker
Schließe Dein Instrument an der IN/OUT 1-Buchse an und
verbinde die Eingänge der beiden Verstärker jeweils mit der A1-
und B1-Buchse. Wenn Du nun das PEDAL 1 betätigst, schaltest
Du zwischen den zwei Verstärkern um.
