INBAU VON OPTIONALEM
O
PTIONALER HOCHSTABILER
Die Verwendung des TCXO-9 erhöht die Frequenzstabilität des Transceivers innerhalb eines
großen Temperaturbereichs, was z.B. für digitale Betriebsarten vorteilhaft ist.
1. Transceiver ausschalten, indem die Power-Taste 1 Sek. lang gedrückt wird.
Stromversorgung vom Transceiver trennen.
2. Entsprechend der Abb. 1 die 7 Schrauben des Gehäusedeckels lösen, den Gehäusedeckel
abnehmen und die Lautsprecherverbindung von der Hauptplatine trennen.
3. Lokalisieren Sie entsprechend Abb. 2 den werksseitig eingebauten Referenzoszillator
und ziehen Sie diesen von der Hauptplatine ab. Setzen Sie genau an diese Stelle den
TCXO-9, und drücken Sie die Stifte in die entsprechenden Anschlüsse.
4. Lautsprecherverbindung zur Hauptplatine wieder herstellen, Gehäusedeckel aufsetzen
und mittels der 7 Schrauben befestigen.
5. Der Einbau des Referenzoszillators T C X O - 9 ist nun abgeschlossen.
Stromversorgungsanschluss wieder herstellen.
120
DSP
DWN UP
TX/BUSY
MODE
BAND

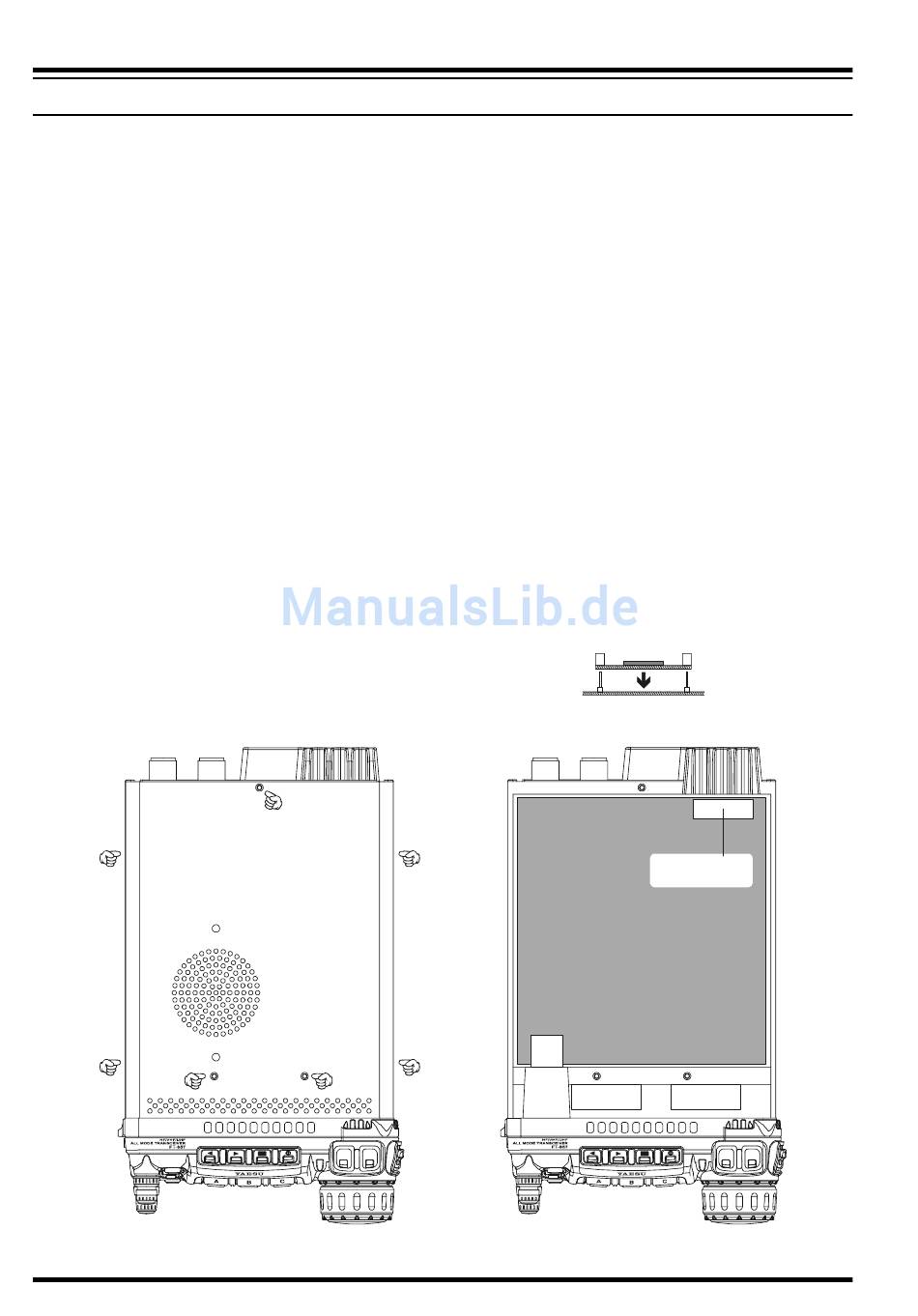

Abb. 1
Z
R
EFERENZOSZILLATOR
FT-857D Bedienungsanleitung
UBEH Ö R
TCXO-9
TCXO-9
Hauptplatine
Steckverbinder
f r TCXO-9 ü
DSP
DWN UP
TX/BUSY
MODE
BAND
Abb. 2
