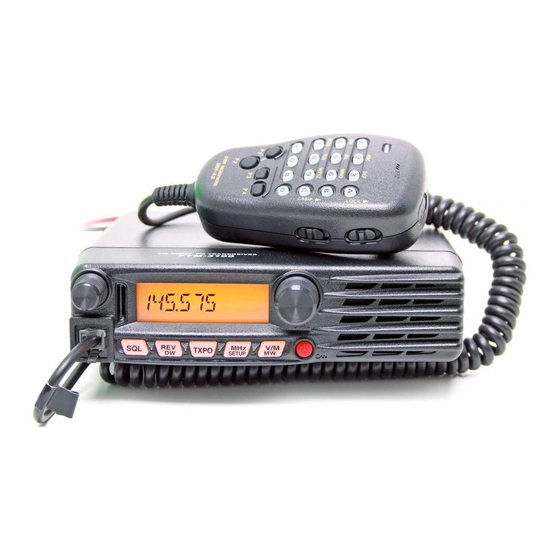

Inhaltszusammenfassung für Yaesu FTM-3100E
- Seite 1 FTM-3100E Bedienungsanleitung SENDER/EMPFÄNGER DIAL M H z V / M TXPO SETUP...
-
Seite 2: Inhaltsverzeichnis
Inhalt Kurzanleitung für FTM-3100E ........3 Speicherbetrieb ............22 Einführung ..............4 Speicherung im Speicher ........22 Funktionen dieses Funkgeräts ........ 4 Geteilter Speicher (Split)........22 Zubehör und Optionen ..........5 Benennen eines Speicherkanals ......22 Zubehör im Lieferumfang ........5 Speicheraufruf ............ -
Seite 3: Kurzanleitung Für Ftm-3100E
Kurzanleitung für FTM-3100E VOL Knob Frequency DIAL Knob Adjusts the audio Selects the operating Frequency. volume level. DIAL M H z V / M TXPO SETUP Power Switch Press and hold for one second. Transmission Switch ... -
Seite 4: Einführung
Sie, sich mit uns in Verbindung zu setzen, wenn Sie technische Hilfe oder Ratschläge benötigen. Wir empfehlen, diese Anleitung vor dem Einbau des FTM-3100E vollständig zu lesen, damit Sie die Funktionen und Fähigkeiten Ihres neuen Funkgeräts vollständig verstehen. -
Seite 5: Zubehör Und Optionen
Zubehör und Optionen Zubehör im Lieferumfang DTMF-Mikrofon Mobile Halterung DC-Stromkabel mit MH-48A6JA (Befestigungs- Sicherung schraubensatz) Bedienungsanleitung Sicherheitsanleitung Garantiekarte Reservesicherung (20 A) USB-Kabel Optionales Zubehör MH-42C6J Mikrofon MH-48A6JA DTMF-Mikrofon MLS-100 Externer Lautsprecher hoher Leistung Bedienungsanleitung für FTM-3100E... -
Seite 6: Installation
Installation Anschluss des Mikrofons Das mitgelieferte Mikrofon MH-48A6JA mit dem FTM-3100E verbinden. Schieben Sie den Steckverbinder des Mikrofons in die Buchse MIC am Bedienfeld ein, bis Sie ein Klickgeräusch hören. Hinweis: Zum Trennen des Mikrofons am Kabel ziehen und gleichzeitig auf die Verriegelung des Steckverbinders drücken. -
Seite 7: Mobiler Einbau
Installation Mobiler Einbau Das FTM-3100E darf nur in Fahrzeugen eingebaut werden, die ein 13,8-Volt-Bordnetz mit negativer Masse haben. Das Funkgerät mit der Montagehalterung im Lieferumfang an einem Ort anbringen, an dem das Display, die Bedienelemente und das Mikrofon einfach zugänglich sind. -
Seite 8: Stromanschluss
Sie, das Funkgerät und das Bordnetz des Fahrzeugs zu schützen. Achtung! Niemals Wechselspannung oder eine Gleichspannung über 15,8 Volt an das Stromkabel des FTM-3100E anlegen. Beim Austausch der Sicherung nur eine 20-A-Sicherung verwenden. Nichtbeachtung dieser Sicherheitsmaßnahmen führt zum Verfall der beschränkten Garantie dieses Produkts. -
Seite 9: Montage Der Basisstation
Installation Montage der Basisstation Das FTM-3100E ist ideal zur Verwendung als Basisstation sowie in mobilen Anlagen geeignet. Das FTM-3100E ist speziell konstruiert, sich einfach in Ihre Station integrierten zu lassen. Nutzen Sie dazu die folgenden Informationen als Orientierungshilfe. AC-Stromversorgungen Betrieb des FTM-3100E über eine Wechselstromleitung erfordert eine Stromquelle, die mindestens 20 A dauerhaft bei 13,8 Volt DC liefern kann. -
Seite 10: Regler Und Tasten Der Frontplatte
Empfangen von Signalen mit nicht Grün Blinken in blau übereinstimmenden Audioø ø • Empfangen von Signalen mit nicht übereinstimmender Tonfrequenz oder DCS-Code • Empfangen eines Signalpegels unter der Einstellung des S-Meterpegels für HF-Squelch DIAL-Knopf • Ermöglicht Einstellung der Betriebsbandfrequenz Durch Drehen im Uhrzeigersinn wird die Frequenz erhöht und gegen den Uhrzeigersinn verringert. • Ermöglicht Auswahl der gewünschten Optionen für Einrichtung, Speicherregistrierung. MIC-Buchse Das mitgelieferte Mikrofonkabel anschließen. Bedienungsanleitung für FTM-3100E... -
Seite 11: Lcd-Display
Während des Splitbetriebs wie durch einen Repeater kehrt diese Taste die Sende- und Empfangsfrequenzen um. Die Taste länger als eine Sekunde drücken, um die Dual-Watch-Funktion zu aktivieren. Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). Taste [ TXPO ] ... -
Seite 12: Mikrofonschalter
Drücken dieser Taste aktiviert T.CALL (1750 Hz) für Repeaterzugriff. Sie können die Tasten [ P1 ] , [ P2 ] , [ P3 ] und [ P4 ] für andere Funktionen umprogrammieren, wenn gewünscht. Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). MIC ... -
Seite 13: Rückwandanschlüsse
Das mitgelieferte DC-Stromversorgungskabel (mit befestigter Sicherung) anschließen. DATA-Buchse Diese Buchse beim Aktualisieren der Firmware verwenden. Wenn ein neues Firmware-Update für das FTM-3100E verfügbar ist, gehen Sie zur YAESU-Website, um die Programmierungsdaten herunterzuladen und das FTM-3100E auf seinen neuesten Zustand zu aktualisieren. Kühllüfter ... -
Seite 14: Basisfunktionen
Dieses Funkgerät bietet eine spezielle “RF Squelch”-Funktion. Mit dieser Funktion können Sie den Squelch so einstellen, dass nur Signale, einen bestimmten S-Meter- Pegel überschreiten, den Squelch öffnen. Einzelheiten siehe Advanced Anleitung (zum Download auf der Yaesu-Website verfügbar). Bedienungsanleitung für FTM-3100E... -
Seite 15: Frequenznavigation
Zur Eingabe von 146.000 MHz [ 1 ] à [ 4 ] à [ 6 ] à [ # ] drücken Kanalschrittauswahl Der Frequenzabstimmschritt des DIAL-Drehreglers und die Mikrofontasten [ UP ] / [ DWN ] können geändert werden. Hinweis: Siehe Einrichtmenüoption “35 STEP” auf seite 30 Bedienungsanleitung für FTM-3100E... -
Seite 16: Übertragung
Hinweis: Der Mund muss sich etwa 5 cm vom Mikrofon entfernt befinden. Die Empfindlichkeit (Verstärkung) des Mikrofons kann eingestellt werden. Einzelheiten siehe Advanced Anleitung (zum Download auf der Yaesu-Website verfügbar). 3. PTT loslassen. Die Modus/Statusanzeige für Senden schaltet sich aus und das Funkgerät kehrt in den Empfangsmodus zurück. -
Seite 17: Anpassung Der Sendeleistung
“ wird auf dem LCD angezeigt. DIAL Aufheben Tastensperre Taste M H z V / M [ Power ( Lock )] erneut drücken. TXPO SETUP Zur Auswahl, welche Tasten gesperrt werden, die Einrichtmenüoption “16 LOCK” verwenden, siehe seite 30. Bedienungsanleitung für FTM-3100E... -
Seite 18: Erweiterter Betrieb
Erweiterter Betrieb Repeater-Betrieb Das FTM-3100E besitzt die Funktion ARS (Automatic Repeater Shift), die eine Kommunikation über Repeater automatisch erlaubt, wenn man das Funkgerät einfach auf die Frequenz des Repeaters einstellt. 1. Repeaterfrequenz einstellen. 2. Zum Senden die Taste PTT drücken. -
Seite 19: Wetterberichtsempfang
Erweiterter Betrieb Wetterberichtsempfang Das FTM-3100E besitzt eine einzigartige Funktion, die den Empfang von Wetterberichten im 160-MHz-Frequenzbereich ermöglicht. Zehn Wetterbericht-Standardkanäle sind in einer speziellen Speicherbank vorgeladen. Zum Hören eines Wetterberichtkanals: [ P4 ] 1. Die Mikrofontaste drücken, Wetterberichtkanäle abzurufen. [ P4 ] ,... -
Seite 20: Ctcss-Betrieb
Wenn der DCS-Ton, der von einer Gegenstation übertragen wird, nicht bekannt ist, kann das Funkgerät auf das eingehende Signal abgestimmt und ein Tonsuchlauf aktiviert werden, um nach dem verwendeten Ton zu suchen und ihn zu identifizieren. Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). DCS-Betrieb Dieses Funkgerät verfügt über eine Funktion DCS (Digitalcodesquelch), mit der Audio nur gehört... -
Seite 21: Dcs-Suche
Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). Split Tone-Betrieb Das FTM-3100E kann in einer “Split Tone”-Konfiguration betrieben werden, die Betrieb auf Repeatern unter Verwendung einer Mischung aus CTCSS- und DCS-Regelung über das Einrichtmenü ermöglicht. Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). -
Seite 22: Speicherbetrieb
Speicherbetrieb Das FTM-3100E bietet eine große Vielfalt an Speichersystemressourcen. Dazu gehören: r 199 “Basis”-Speicherkanäle, nummeriert “1” bis “199”. r Ein “Home”-Kanal (Startkanal) zum Speichern und schnellen Aufrufen einer Hauptfrequenz. r 10 Paar Bandkantenspeicher, ebenfalls als “Programmierbare Speichersuchlauf”-Kanäle bezeichnet, beschriftet “L0/U0” bis “L9/U9”. -
Seite 23: Speicheraufruf
Eingabe der Kanalnummern in der nachstehenden Tabelle abgerufen werden: Verschieben von Speicherdaten in den VFO In Speicherkanälen gespeicherte Daten können einfach zum VFO verschoben werden. Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). Nur-Speicher-Betriebsart Nach Abschluss der Speicherkanalprogrammierung können Sie das Funkgerät in einen „Nur Speicher“-Modus versetzen, in dem der VFO-Betrieb unmöglich ist. -
Seite 24: Ausblenden Von Speichern
2. Die Taste [ V/M ( MW )] eine Sekunde lang drücken, und dann die Taste [ REV ( DW )] drücken. Der Überschreibbestätigungsbildschirm erscheint. 3. Die Taste [ REV ( DW )] drücken. Die Startkanalfrequenz wird überschrieben. Bedienungsanleitung für FTM-3100E... -
Seite 25: Suchlauf
Optionen zum Fortsetzen des Suchlaufs Wählen Sie, welcher der drei “Suchlauf fortsetzen”-Betriebsarten durchgeführt werden soll, nachdem der Suchlauf stoppt. Hinweis: Einzelheiten siehe Erweitertes Handbuch (zum Download auf der Yaesu-Website verfügbar). Speicher-Skip-Suchlauf Speicherkanäle, die Sie nicht empfangen möchten, können während des Suchlaufs ausgelassen werden. -
Seite 26: Rücksetzverfahren/Klonen
Werkseinstellungen zurückzusetzen (eine beliebige andere Taste drücken, um das Rücksetzverfahren abzubrechen). Clone Das FTM-3100E umfasst eine bequeme “Clone”-Funktion, mit der Speicher- und Konfigurationsdaten von einem Funkgerät zu einem anderen FTM-3100E übertragen werden können. Dies kann besonders nützlich sein, wenn eine Reihe von Funkgeräten für einen BOS-Betrieb konfiguriert werden. -
Seite 27: Verschiedene Einstellungen
Verschiedene Einstellungen Programmieren der Tastenbelegungen Die Standardtastenfunktionen des FTM-3100E wurden im Werk den Mikrofontasten [ P1 ] / [ P2 ] / [ P3 ] / [ P4 ] zugewiesen. Der Benutzer kann diese Tastenfunktionsbelegungen ändern, wenn schneller Zugriff auf eine andere Funktion gewünscht ist. -
Seite 28: Anzeigen Der Versorgungsspannung
Hinweis: Siehe Einrichtmenüoption “36 TEMP” auf seite 30. Bandkantenpieper Das FTM-3100E gibt automatisch einen Signalton ab, wenn während des Suchlaufs eine Bandkante gefunden wird (im Standard-VFO-Suchlauf oder während des PMS-Betriebs). Zusätzlich kann diese Funktion (Bandkantensignalton) aktiviert werden, wenn die Frequenz die Bandkante erreicht, während die VFO-Frequenz manuell über den DIAL-Drehregler ausgewählt wird. -
Seite 29: Einrichtmodus (Menümodus)
Einrichtmodus (Menümodus) Der Einrichtmodus (Menümodus) des FTM-3100E, der bereits in Teilen vieler vorhergehender Kapitel beschrieben wurde, ist einfach zu aktivieren und einzurichten. Die Menüs können verwendet werden, um viele Funkgerätparameter zu konfigurieren. Einige von diesen wurden bereits beschrieben. Den Einrichtmodus (Menümodus) wie folgt aktivieren: 1. - Seite 30 AUTO fest. /20/25/50/100 (kHz) Gibt die aktuelle Temperatur im 36: TEMP Funkgerät an. 37: TONE FRQ Einstellen der CTCSS-Tonfrequenz. 67,0 bis 254,1 (Hz) 100.0 HZ 38: TOT Stellt den Timeout-Timer ein. 0,5 bis 10,0 (MIN)/OFF 3.0 MIN Bedienungsanleitung für FTM-3100E...
- Seite 31 41: VER DISP CPU x.xx Aktiviert/deaktiviert die 42: WX ALERT ON/OFF OFF (AUS) Wetterwarnfunktion. Wählt den Audioausgangspegel der 43: WX VOL NOR VOL/MAX VOL NOR VOL Wetterwarnung. Reduzierung der Mikrofonverstärkung/- 44: W/N DEV WIDE/NARROW WIDE abweichung und Empfängerbandbreite. Bedienungsanleitung für FTM-3100E...
-
Seite 32: Wartung
Eine Sicherung mit einem Nennstrom von 20 A verwenden. Vorsicht: Niemals versuchen, eine Sicherung verwenden, nicht vorgegebenen Nennwert hat. 2. Den Sicherungshalter wie in der Abbildung rechts gezeigt öffnen. 3. Die durchgebrannte Sicherung entfernen. 4. Die neue Sicherung befestigen. 5. Den Sicherungshalter schließen. Bedienungsanleitung für FTM-3100E... -
Seite 33: Technische Daten
1. 47.25 MHz, 2. 450 kHz Empfindlichkeit (für 12dB SINAD): 0,20 μV (Amateurfunkband, breit) 0,22 μV (Amateurfunkband, schmal) Selektivität (–6/–60 dB): 12 kHz/28 kHz Maximaler AF-Ausgang: 3 W bei 13,8 V, 10 % THD Nennwertangaben gelten für normale Temperatur und normalen Druck. Änderungen an Nennwerten und technischen Daten ohne Vorankündigung vorbehalten. Bedienungsanleitung für FTM-3100E... -
Seite 34: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Liste der Länderkennzeichen generell zugelassen sind. Im Hinblick auf die tatsächliche Benutzung muss der Anwender im Besitz einer Amateurfunklizenz sein. Die Nutzung ist nur in den Frequenzbändern erlaubt, – – – – die für Amateurfunkgeräte zugeteilt sind. Bedienungsanleitung für FTM-3100E... -
Seite 35: Declaration Of Conformity
Email: sales@yaesu.co.uk Declaration of Conformity Nr. YUK-DOC-0304-16 We, Yaesu UK Ltd. certify and declare under our sole responsibility that the following equipment complies with the essential requirements of the Directive 1999/5/EC and 2011/65/EU. Type of Equipment VHF Digital/Analogue and VHF Analogue Transceiver... - Seite 36 Copyright 2016 YAESU MUSEN CO., LTD. Alle Rechte vorbehalten. Nachdruck oder Vervielfältigung dieser Anleitung, ob ganz oder teilweise, ist ohne ausdrückliche Genehmigung von YAESU MUSEN CO., LTD. YAESU MUSEN CO., LTD. Tennozu Parkside Building 2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan...
