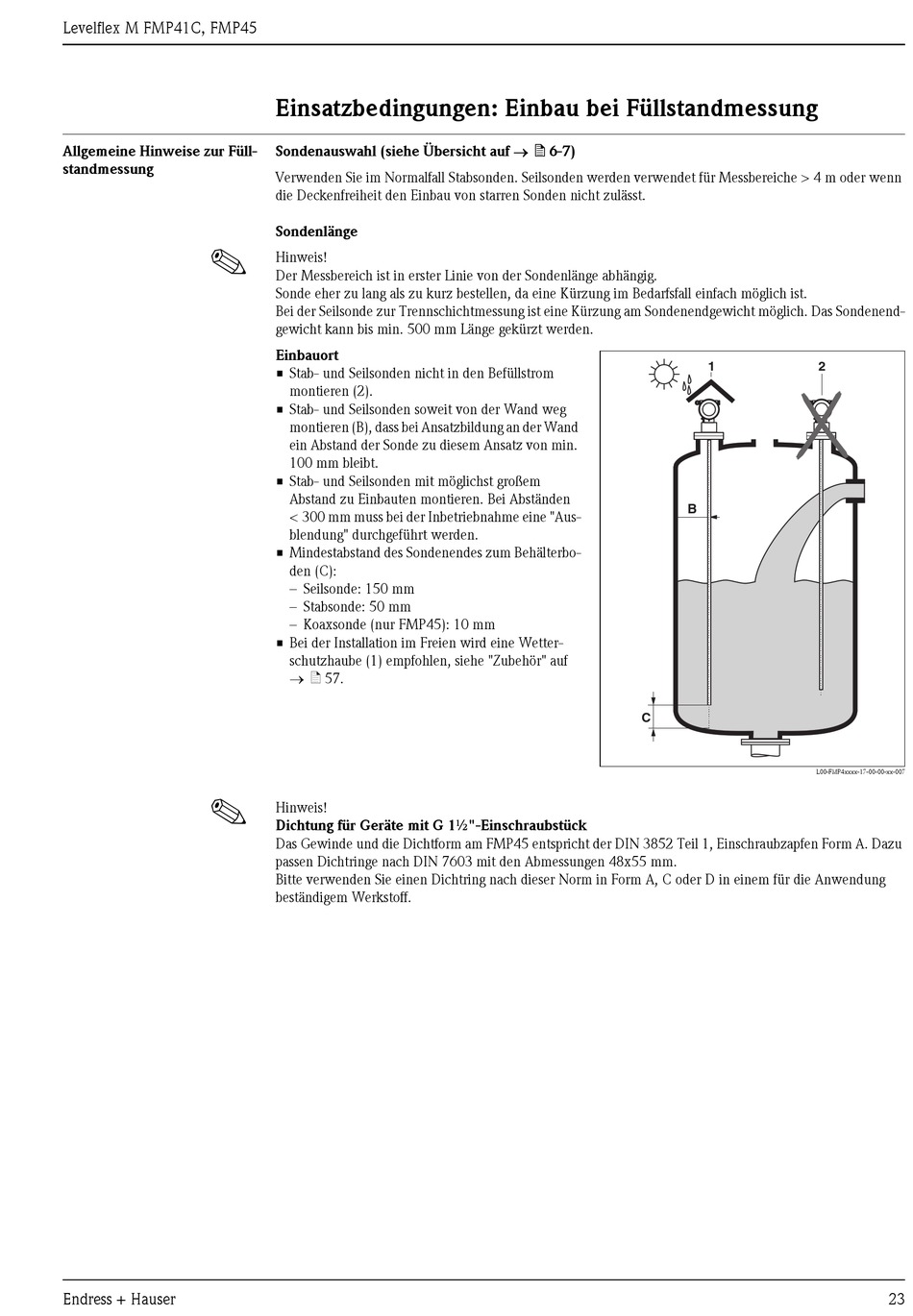

Endress+Hauser Levelflex M FMP41C Technische Information Seite 23

Levelflex M FMP41C, FMP45
Allgemeine Hinweise zur Füll-
standmessung
!
!
Endress + Hauser
Einsatzbedingungen: Einbau bei Füllstandmessung
Sondenauswahl (siehe Übersicht auf → ä 6-7)
Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn
die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
Sondenlänge
Hinweis!
Der Messbereich ist in erster Linie von der Sondenlänge abhängig.
Sonde eher zu lang als zu kurz bestellen, da eine Kürzung im Bedarfsfall einfach möglich ist.
Bei der Seilsonde zur Trennschichtmessung ist eine Kürzung am Sondenendgewicht möglich. Das Sondenend-
gewicht kann bis min. 500 mm Länge gekürzt werden.
Einbauort
• Stab- und Seilsonden nicht in den Befüllstrom
montieren (2).
• Stab- und Seilsonden soweit von der Wand weg
montieren (B), dass bei Ansatzbildung an der Wand
ein Abstand der Sonde zu diesem Ansatz von min.
100 mm bleibt.
• Stab- und Seilsonden mit möglichst großem
Abstand zu Einbauten montieren. Bei Abständen
< 300 mm muss bei der Inbetriebnahme eine "Aus-
blendung" durchgeführt werden.
• Mindestabstand des Sondenendes zum Behälterbo-
den (C):
– Seilsonde: 150 mm
– Stabsonde: 50 mm
– Koaxsonde (nur FMP45): 10 mm
• Bei der Installation im Freien wird eine Wetter-
schutzhaube (1) empfohlen, siehe "Zubehör" auf
→ ä 57.
Hinweis!
Dichtung für Geräte mit G 1½"-Einschraubstück
Das Gewinde und die Dichtform am FMP45 entspricht der DIN 3852 Teil 1, Einschraubzapfen Form A. Dazu
passen Dichtringe nach DIN 7603 mit den Abmessungen 48x55 mm.
Bitte verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigem Werkstoff.
1
B
C
2
L00-FMP4xxxx-17-00-00-xx-007
