Elektronik Variante Trennschicht:
Das Gerät mit der Elektronik Variante Trennschicht ermöglicht die gleichzeitige Messung des Gesamtfüllstan-
des und des Trennschicht-Füllstandes. Die Ausgabe der daraus resultierenden Prozessvariablen erfolgt mittels
der dynamischen Variablen des HART-Protokolls. Die Prozessvariablen können flexibel den dynamischen Vari-
ablen (Primary, secondary, tertiary, quaternary value) zugeordnet werden.
Dynamische Variablen Mögliche Zuordnung der Prozessvariablen
des HART-Protokolls
Primary Value • Trennschicht
• Gesamtfüllstand
• Dicke der oberen Schicht
Secondary Value • Trennschicht
• Gesamtfüllstand
• Dicke der oberen Schicht
Tertiary Value • Trennschicht
• Gesamtfüllstand
• Dicke der oberen Schicht
• Amplitude des Gesamtfüllstand-Signals
th
Quaternary (4 ) Value Amplitude des Trennschichtfüllstand-Signals
Verwendung des HART-Loop-Converters HMX50:
Die dynamischen Variablen des HART Protokolls können mit Hilfe des HART Loop Converters HMX50 in ein-
zelne 4...20mA Stränge entkoppelt werden. Die Zuordnung der Variablen zum Stromausgang und die Zuord-
nung der Messbereiche der einzelnen Parameter erfolgt im HMX50.
Levelflex M
HART
Hilfsenergie

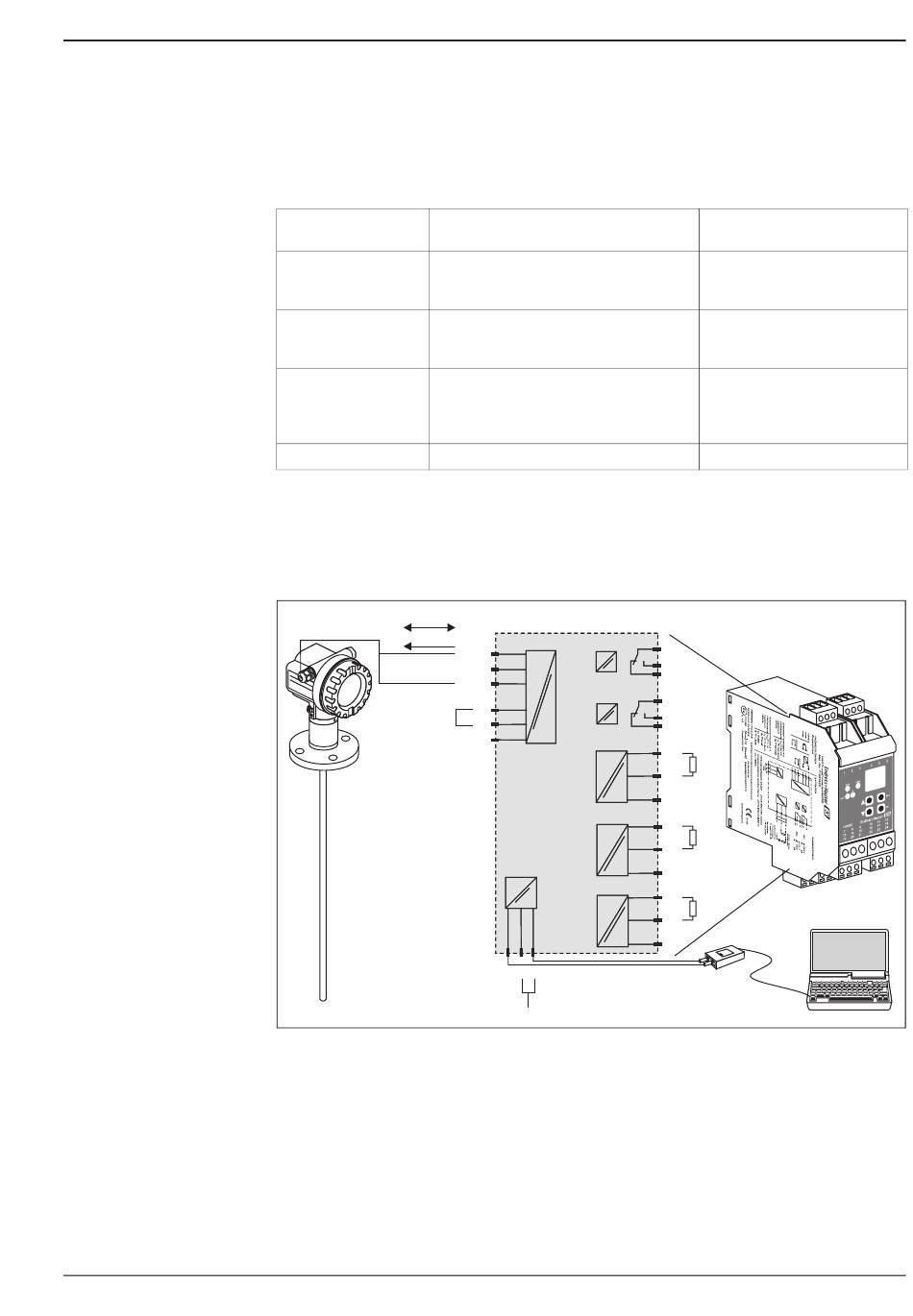

Anschlussschema HART Loop Converter HMX50 (Beispiel: Passives 2-Leitergerät und Stromausgänge als Stromquelle
beschaltet)
Der HART Loop Converter HMX50 ist über die Bestell-Nummer 71063562 erhältlich.
Weiterführende Dokumentation: TI429F und BA371F.
