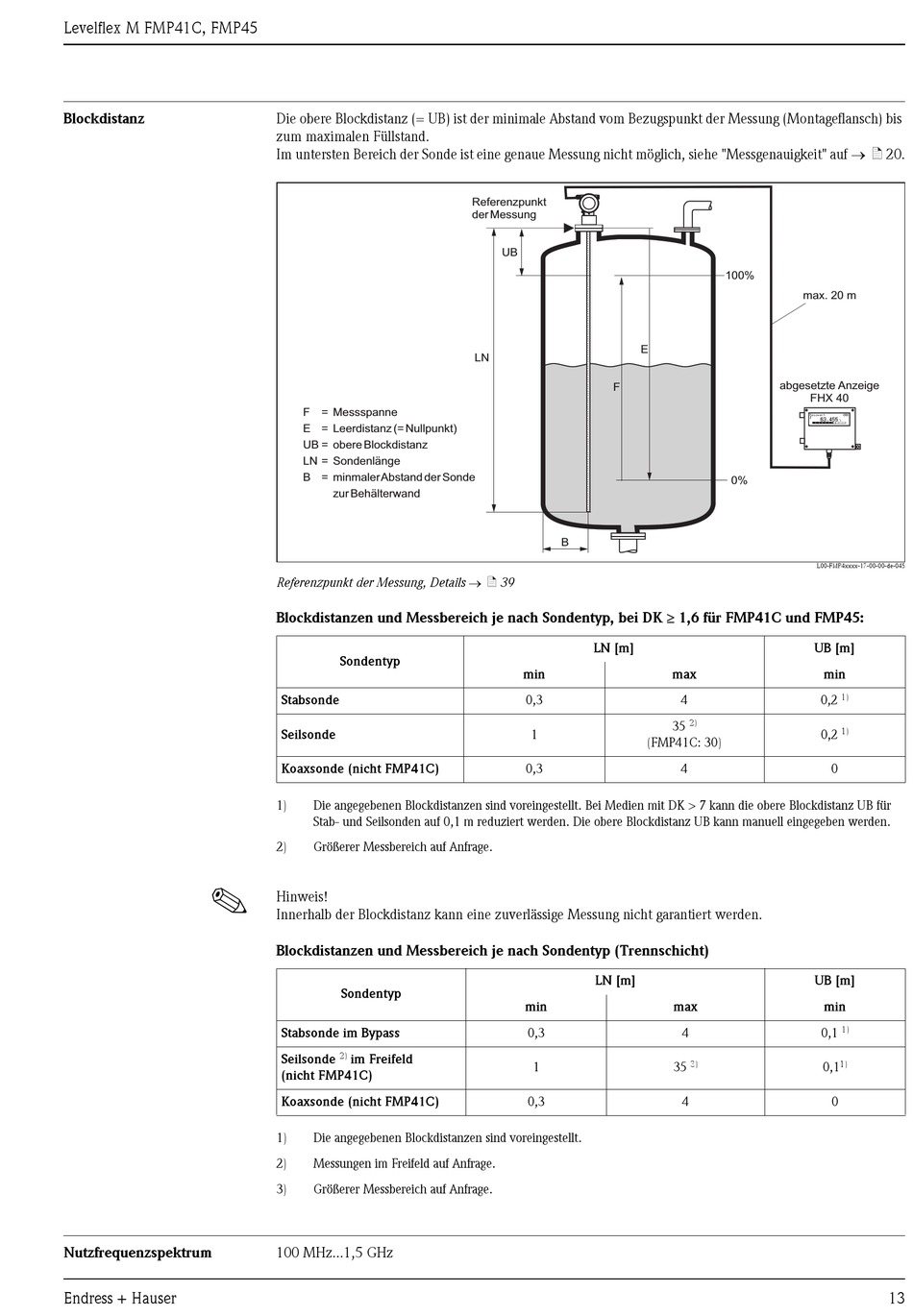

Endress+Hauser Levelflex M FMP41C Technische Information Seite 13

Levelflex M FMP41C, FMP45
Blockdistanz
!
Nutzfrequenzspektrum
Endress + Hauser
Die obere Blockdistanz (= UB) ist der minimale Abstand vom Bezugspunkt der Messung (Montageflansch) bis
zum maximalen Füllstand.
Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messgenauigkeit" auf → ä 20.
F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
B = minmalerAbstand der Sonde
zur Behälterwand
Referenzpunkt der Messung, Details → ä 39
Blockdistanzen und Messbereich je nach Sondentyp, bei DK ≥ 1,6 für FMP41C und FMP45:
Sondentyp
Stabsonde
Seilsonde
Koaxsonde (nicht FMP41C)
1) Die angegebenen Blockdistanzen sind voreingestellt. Bei Medien mit DK > 7 kann die obere Blockdistanz UB für
Stab- und Seilsonden auf 0,1 m reduziert werden. Die obere Blockdistanz UB kann manuell eingegeben werden.
2) Größerer Messbereich auf Anfrage.
Hinweis!
Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden.
Blockdistanzen und Messbereich je nach Sondentyp (Trennschicht)
Sondentyp
Stabsonde im Bypass
2)
Seilsonde im Freifeld
(nicht FMP41C)
Koaxsonde (nicht FMP41C)
1) Die angegebenen Blockdistanzen sind voreingestellt.
2) Messungen im Freifeld auf Anfrage.
3) Größerer Messbereich auf Anfrage.
100 MHz...1,5 GHz
Referenzpunkt
der Messung
UB
E
LN
F
B
LN [m]
min
0,3
1
0,3
LN [m]
min
0,3
1
0,3
100%
max. 20 m
abgesetzte Anzeige
FHX 40
0%
L00-FMP4xxxx-17-00-00-de-045
UB [m]
max
4
2)
35
(FMP41C: 30)
4
UB [m]
max
4
3)
35
4
min
1)
0,2
1)
0,2
0
min
1)
0,1
1)
0,1
0
