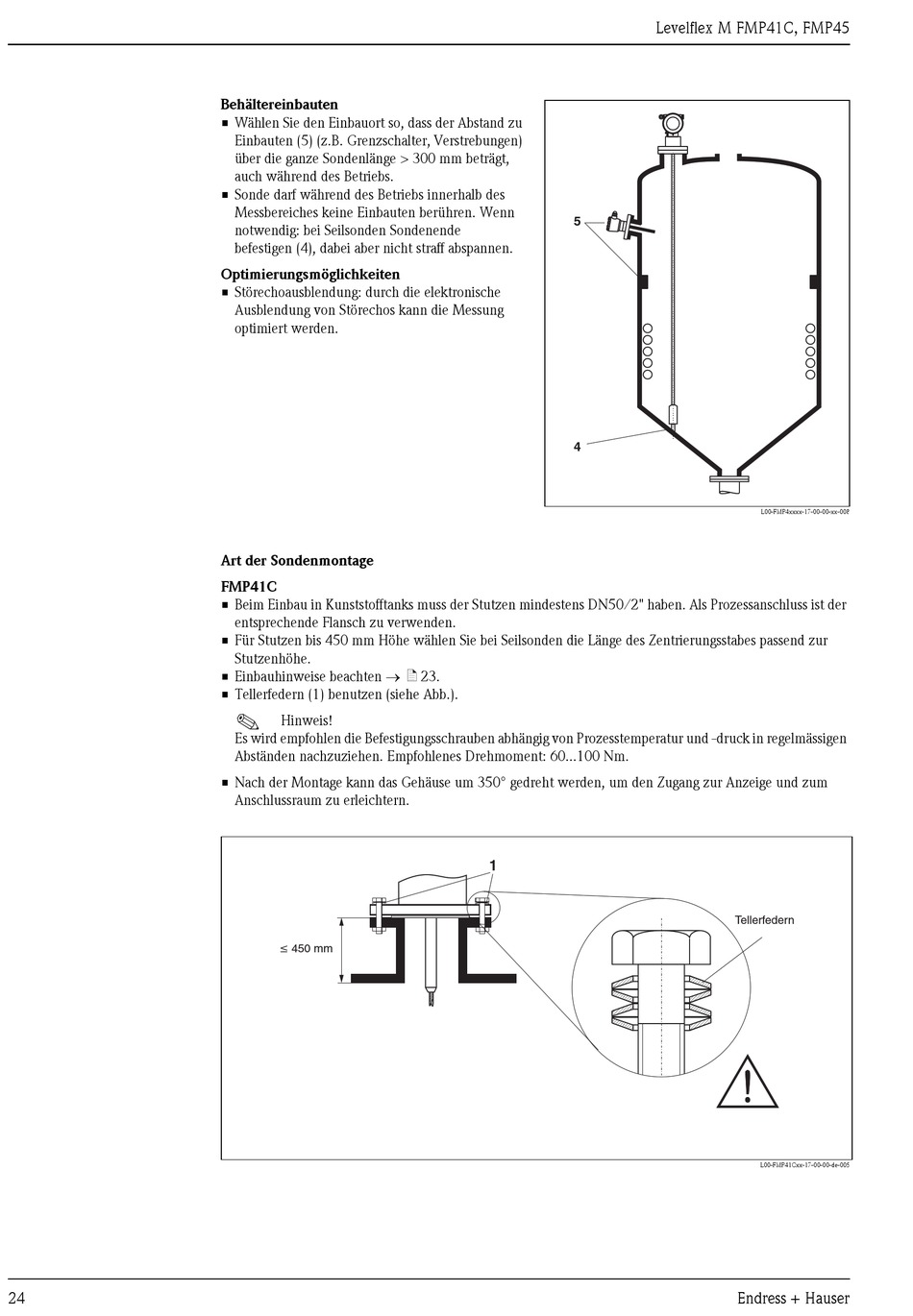

Behältereinbauten
• Wählen Sie den Einbauort so, dass der Abstand zu
Einbauten (5) (z.B. Grenzschalter, Verstrebungen)
über die ganze Sondenlänge > 300 mm beträgt,
auch während des Betriebs.
• Sonde darf während des Betriebs innerhalb des
Messbereiches keine Einbauten berühren. Wenn
notwendig: bei Seilsonden Sondenende
befestigen (4), dabei aber nicht straff abspannen.
Optimierungsmöglichkeiten
• Störechoausblendung: durch die elektronische
Ausblendung von Störechos kann die Messung
optimiert werden.
Art der Sondenmontage
FMP41C
• Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN50/2" haben. Als Prozessanschluss ist der
entsprechende Flansch zu verwenden.
• Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes passend zur
Stutzenhöhe.
• Einbauhinweise beachten → ä 23.
• Tellerfedern (1) benutzen (siehe Abb.).
!
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in regelmässigen
Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
£ 450 mm
Levelflex M FMP41C, FMP45
5
4
1
L00-FMP4xxxx-17-00-00-xx-008
Tellerfedern
L00-FMP41Cxx-17-00-00-de-005
