Hafele dialock Montageanleitung Seite 9

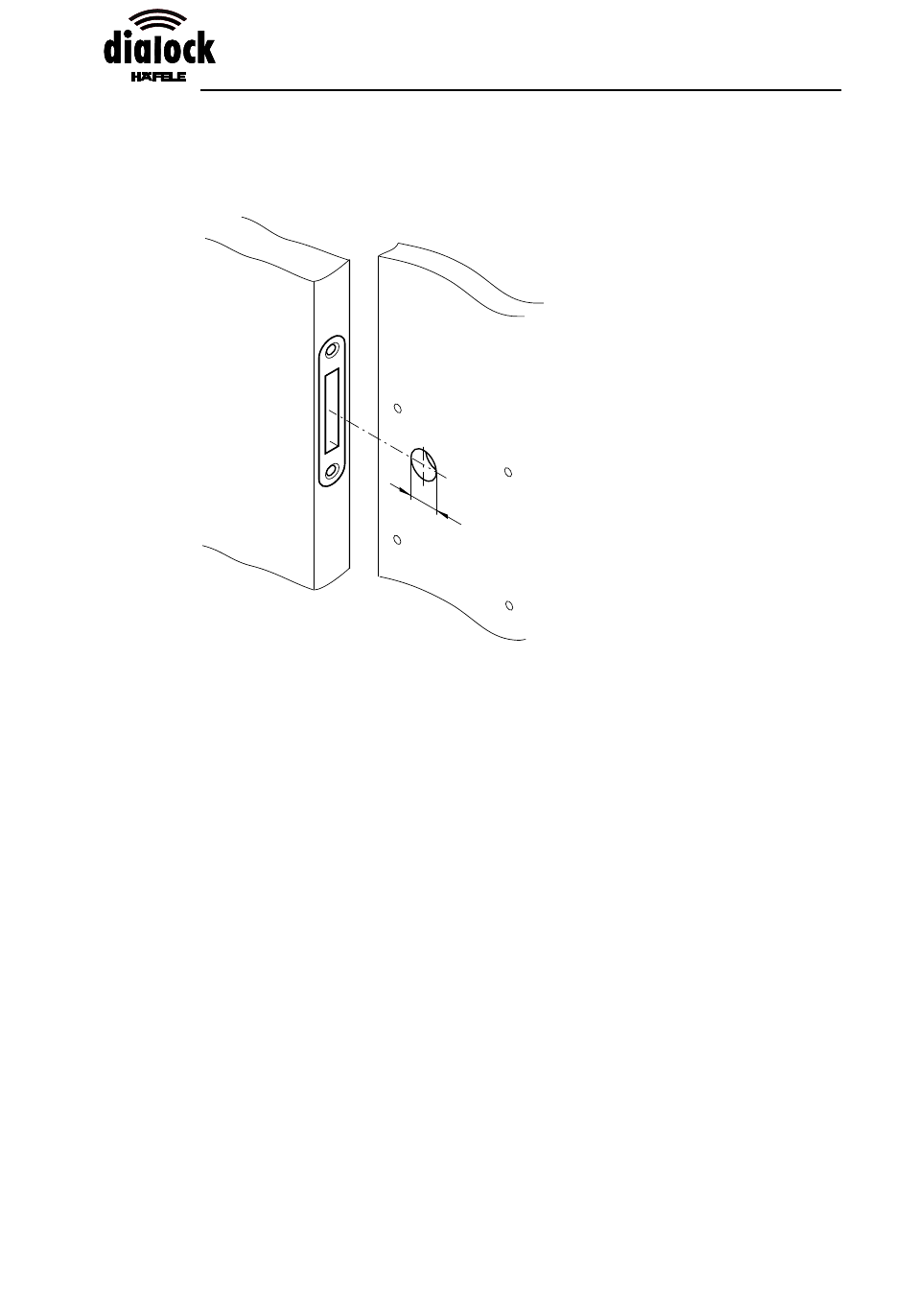

Loch für Druckknopf am Türblatt bohren
1. Mittelpunkt der Druckknopf-Bohrung auf das Türblatt zeichnen (zur
Hilfe liegen dieser Anleitung Bohrschablonen bei).
2. Darauf achten, dass die Mittelpunkte von Schließblech und
Druckknopf-Bohrung auf gleicher Türblatthöhe sind.
3. Abstand der Druckknopf-Bohrung zur Türblattkante entsprechend
für einliegendes und aufliegendes Türblatt berücksichtigen.
4. Loch mit D = 22 mm für Druckknopf mit passendem Bohrer in
Türblatt bohren.
Ø 2
2
8
Montageanleitung
