Montage
Voraussetzungen:
l Türblattdicke 13-19 mm
l Empfohlene Türbreite:
-
Richtwert bei einliegender Tür: mindestens 305 mm
-
Richtwert bei aufliegender Tür: mindestens 140 mm
l Angebrachtes Schließblech bzw. Schließwinkel
l Abstand von Druckknopfmitte zur Türblattkante:
-
bei einliegender Tür: 32 mm
-
bei aufliegender Tür: 34+U mm (U: Überstand der Tür)
Um die Maße zu überprüfen, empfehlen wir grundsätzlich einen
Probeanschlag vor der Serienfertigung.

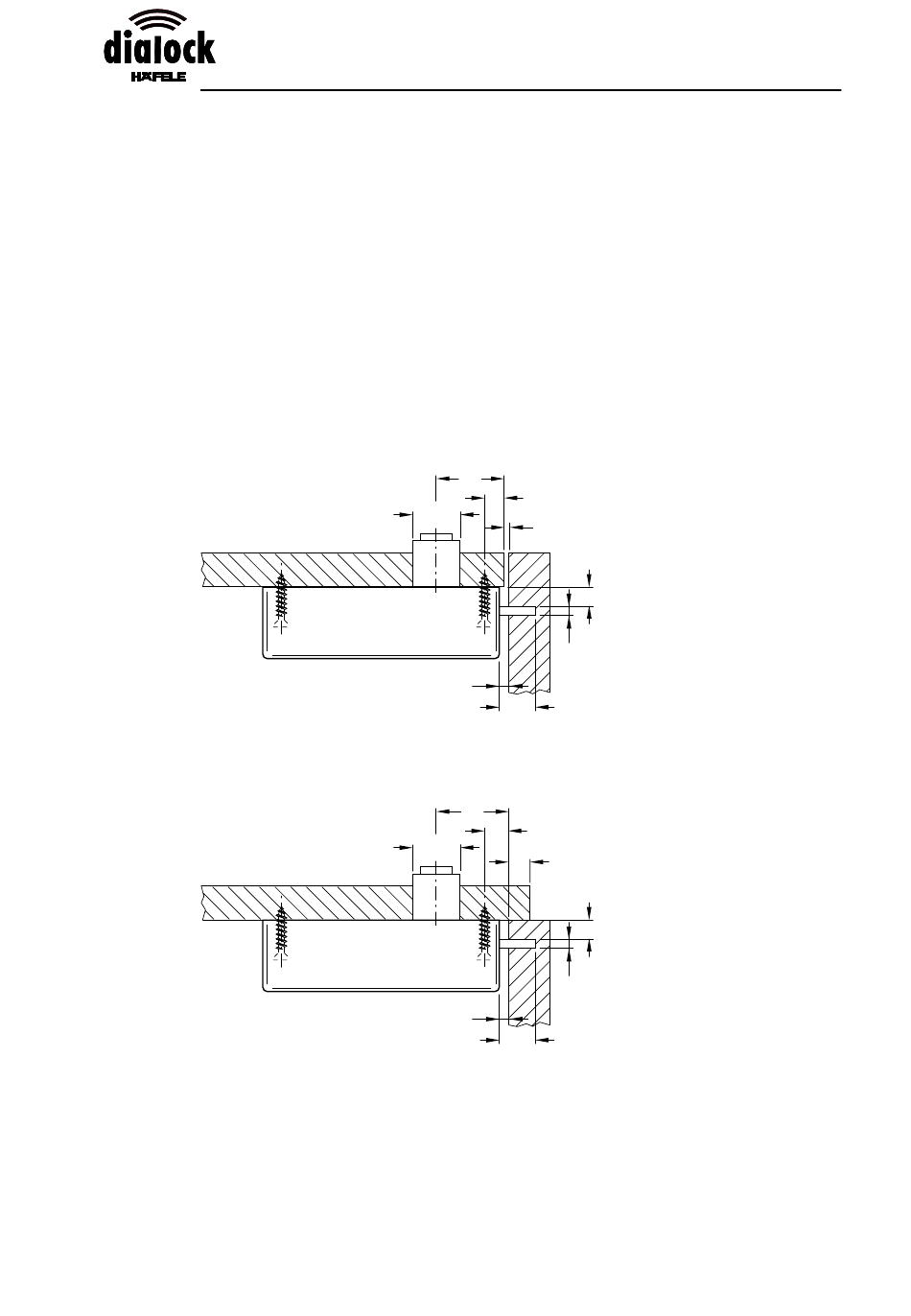

Draufsicht bei einliegendem Türblatt
Draufsicht bei aufliegendem Türblatt
U Überstand der Tür
32
10
Ø22 2
9
4
4
17
34
12
Ø22
U
9
4
4
17
5
