Hafele dialock Kurzanleitung
Vorschau ausblenden
Andere Handbücher für dialock:
- Montage- und bedienungsanleitung (84 Seiten) ,
- Montage- und kurzanleitung (32 Seiten) ,
- Montageanleitung (24 Seiten)
Verwandte Anleitungen für Hafele dialock
Inhaltszusammenfassung für Hafele dialock
- Seite 2 Vorgehen Touch-Screen-Oberfläche Der Bildschirm des Beam Control reagiert auf Berührungen (Touch-Screen-Oberfläche). Um ein Menü zu wählen oder eine Funktion auszulösen, drücken Sie auf die Schaltfläche des Bildschirms. Datenübertragung Um Daten zwischen dem Beam Control und der Programmiereinheit zu übertragen, aktivieren Sie über die PC- Software den Übertragungs-Modus der Programmiereinheit.
- Seite 3 Vorgehen Terminal in den Beam Control Modus setzen Voraussetzungen: Tür-Terminal muss eingeschaltet sein. Wand-Terminal muss angeschlossen sein. Rote LED muss leuchten. 1. Beam Control vor das Terminal halten. Beide LEDs blinken. 2. Privilegierten Personal-Key vor das Terminal halten. Beide LEDs leuchten. Terminal kann nun Daten mit dem Beam Control austauschen.
- Seite 4 Hauptmenü Türfunkt. Menü Terminals konfigurieren und Protokollfunktionen aufrufen. Keyfunkt. Menü Keys anlernen, prüfen und löschen. Gruppenfunkt. Menü Gruppen-Schließrechte einrichten, prüfen und löschen. Türsonderfunkt. Menü Sondereinstellungen für das Terminal vornehmen. Geldwert Menü Cash-Funktion konfigurieren. Systemfunkt. Menü Beam Control konfigurieren, Konfiguration zwischen Programmiereinheit und Terminal übertragen.
- Seite 5 Türfunktions-Menü Lese Zeit & Datum von Tür Zeit und Datum des Terminals auslesen und im Display des Beam Control anzeigen. Setze Zeit & Datum in Tür Zeit und Datum vom Beam Control zum Terminal übertragen. Zeit und Datum werden im gesetzt.
- Seite 6 Keyfunktions-Menü Sperre einen Person. Key Schließrechte einem Personal-Key entziehen. Lerne einen Person. Key Schließrechte einem zuvor programmierten Personal-Key direkt am Terminal erteilen. Lösche alle Person. Keys Schließrechte allen individuell angelernten Personal-Keys entziehen. Prüfe einen Person. Key Schließrechte eines Personal-Keys prüfen. Zeige gültige Person.
- Seite 7 Alle schließberechtigten Gruppen anzeigen. Drucke Liste gültig. Gruppen Liste aller schließberechtigten Gruppen drucken. Gruppendaten von der Pyramide laden Gruppendaten, die in der Dialock Software erstellt wurden, vom PC über die Programmiereinheit in das Beam Control einlesen. Gruppendaten zur Tür übertragen Eingelesene Gruppendaten, die in der Dialock Software erstellt wurden, vom Beam Control zum Terminal übertragen.
- Seite 8 Türsonderfunktions-Menü Tür immer zu Tür ist immer verschlossen. Keine Schließberechtigung für gültige Keys. Funktion hebt diese Funktion auf. TÜR IN NORMALEN MODUS Tür immer offen Tür ist immer offen. Funktion hebt diese Funktion auf. TÜR IN NORMALEN MODUS Tür in normalen Modus Tür in den Schließ-Modus der Grundkonfiguration zurücksetzen.
- Seite 9 Türsonderfunktions-Menü Türschloss Austauschen Untermenü zum Ein- und Auslesen aller Tür-Terminal- Einstellungen aufrufen. Alle Daten von der Tür lesen Alle Daten vom Tür-Terminal auslesen und im Beam Control speichern. Alle Daten zur Tür übertragen Alle eingelesenen Daten vom Beam Control zum Ersatz- Tür-Terminal übertragen.
- Seite 10 Geldwert-Menü Cashmodus Modus der Cash-Buchung einstellen. Erläuterung der Modi in der Bedienungsanleitung. Preis 1-4 Preis für die Tarife 1-4 einstellen. Sperr-/Laufzeit Zeit einstellen, in der ein Terminal mehrfach betätigt werden darf, ohne das Konto mehrfach zu belasten. Buchungszähler lesen Anzahl der Buchungen lesen. Buchungszähler löschen Buchungszähler auf Null setzen.
- Seite 11 Systemfunktions-Menü System Zeit & Datum setzen Datum (jjmmtt) und Uhrzeit (hhmmss) im Beam Control einstellen. Konfiguration von der Pyramide lesen Die in der Software Hotel oder Personnel konfigurierten Terminal-Daten vom PC zum Beam Control übertragen. Konfiguration zur Tür übertragen Eingelesene Konfiguration vom Beam Control zum Tür- Terminal übertragen.

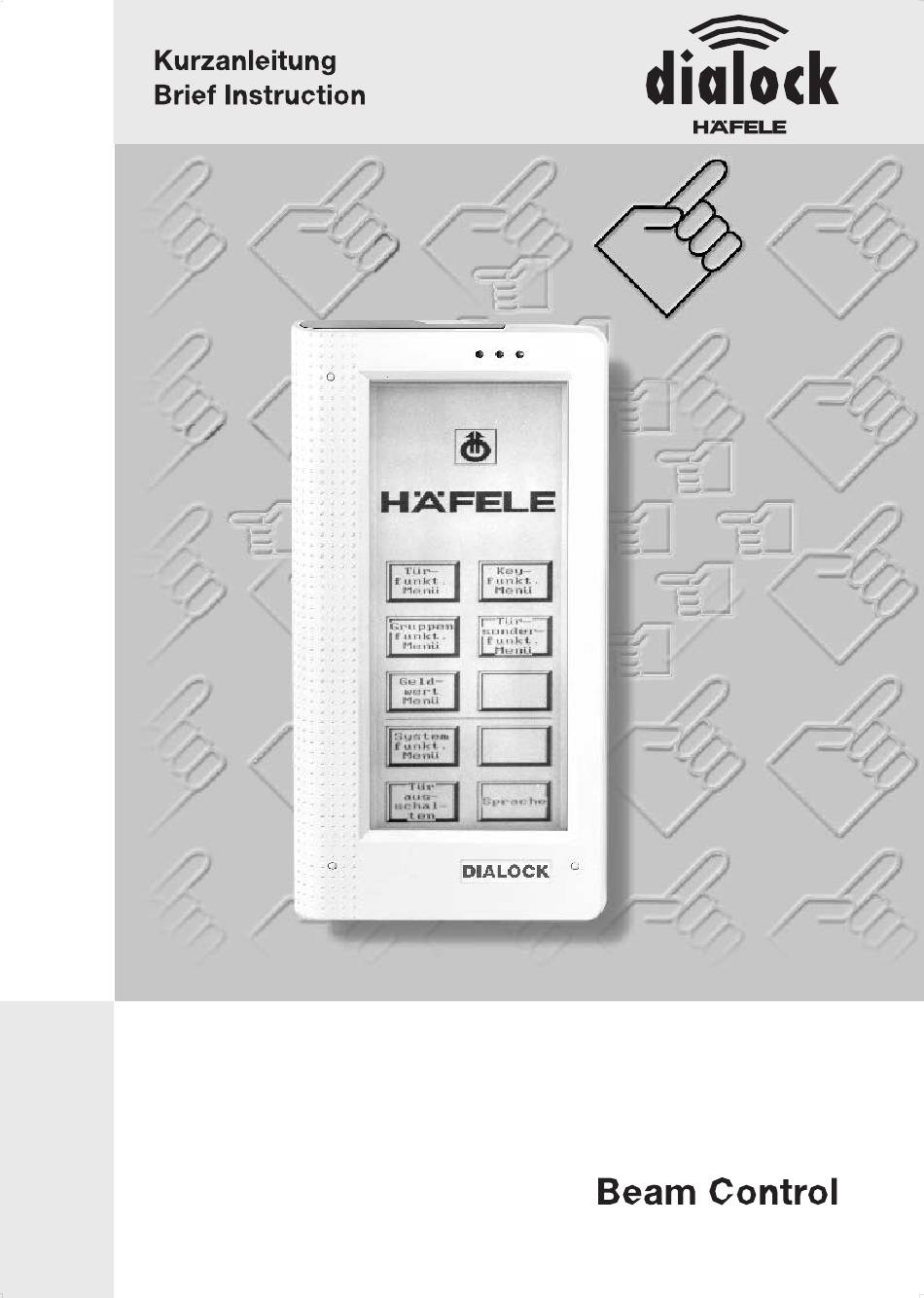

- Seite 12 Kurzanleitung 732.29.400 Der Nachdruck der Kurzanleitung, auch auszugsweise, oder die Nachahmung der Abbildungen und Zeichnungen sowie die Nachahmung der Gestaltung sind verboten. Für Druckfehler und Irrtümer, die bei der Erstellung der Kurzanleitung unterlaufen sind, ist jede Haftung ausgeschlossen. Liefermöglichkeiten und technische Änderungen vorbehalten. Stand 06.00 Brief instruction 732.29.400 The reprint of the brief instruction, even extracts, or copying of the...
