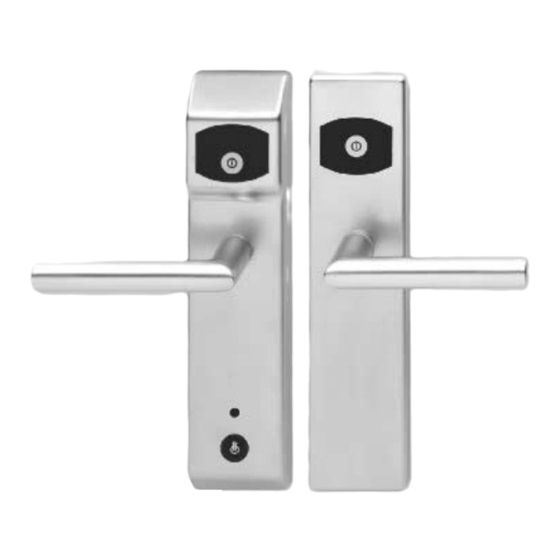

Hafele dialock Montageanleitung

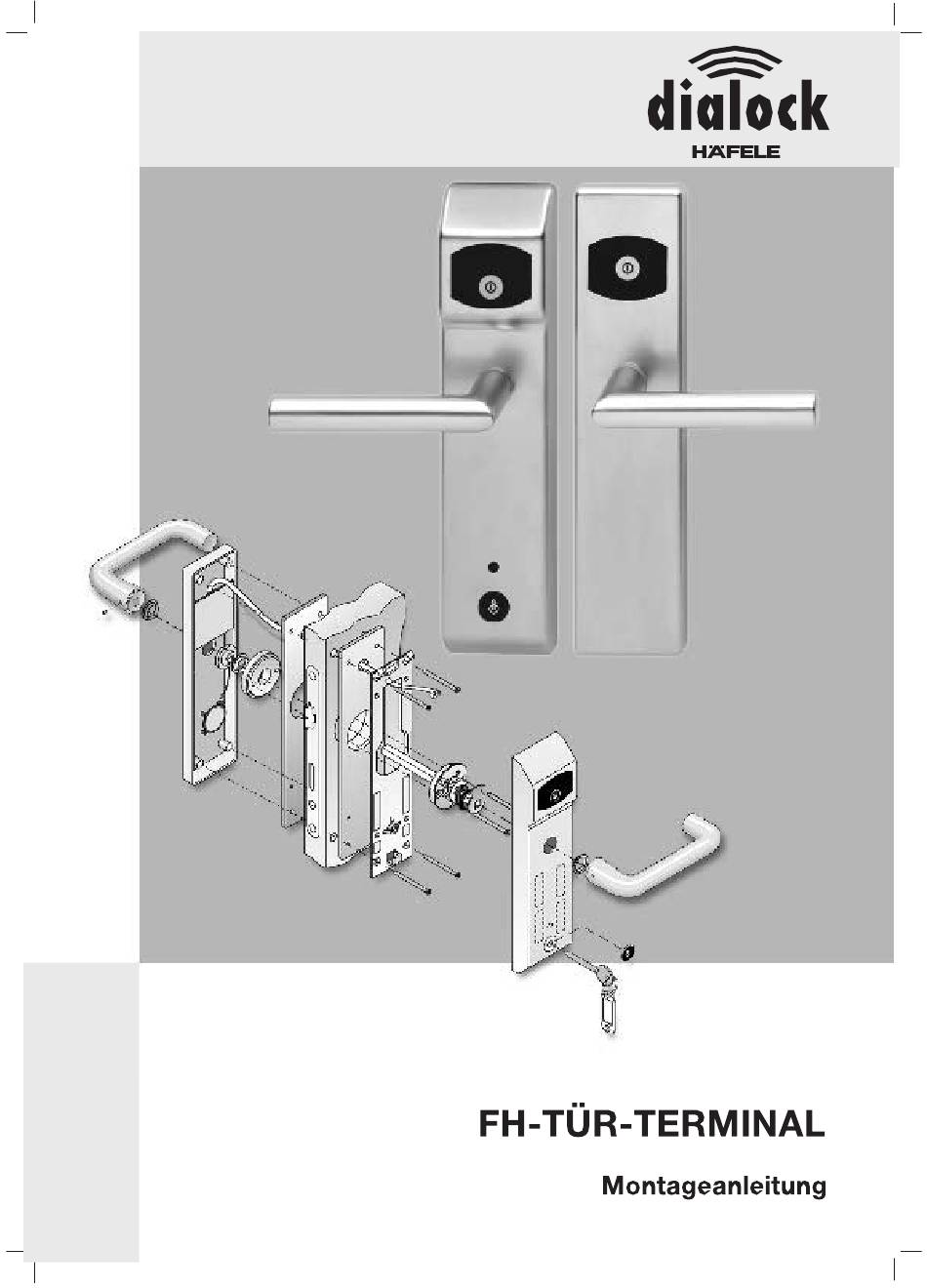

Fh-tur-terminal
Vorschau ausblenden Andere Handbücher für dialock:

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Hafele dialock

Inhaltszusammenfassung für Hafele dialock

  • Seite 3 Elektronik-Keys zuweisen. Mit einem Lösch-Key-Stick (rot) werden einem berechtigten Elektronik-Key direkt am FH-Tür-Terminal die Schließrechte wieder entzogen. Mit der Taste des Innenmoduls kann die Tür verriegelt oder entriegelt werden. Soll eine andere Betriebsart gewählt werden, bitte Rücksprache mit Ihrer Dialock-Verkaufsstelle halten.
  • Seite 4 Montageanleitung Einsatzbereich Das Dialock Tür-Terminal für Feuer- und Rauchschutztüren (FH-Tür- Terminal) ist konform mit DIN 18273. In Verbindung mit Einsteckschlössern nach DIN 18250-1 ist der Beschlag damit für den Einsatz auf Feuer- und Rauchschutztüren im Innenbereich geeignet. Der Beschlag darf nur auf Türen montiert werden, wenn er zusammen mit der Tür einem bauaufsichtlichen Zulassungsverfahren für den...
  • Seite 5 Montageanleitung Außenmodul 3 Polyamid-Führungsringe 2 Türdrücker-Lochteile 2 Madenschrauben Abdeckkappe Abdeckfolie Montage-Wartungsschlüssel mit Anhänger Montageschloss (montiert) 4 Mignon-1,5-V-Batterien (nur bei Garnitur) 4 Gewindeschrauben M5 (lang) 2 Gewindeschrauben M5 (kurz) Befestigungsplatte 2 Unterlegbleche akustischer Signalgeber (montiert) Innenmodul Kurvenscheibe Befestigungsscheibe Verbindungskabel (montiert) FH-Mechanik mit Innen- und Außenvierkant 9 mm (montiert) Rückstellfeder Anschlagscheibe Federscheibe...
  • Seite 6 Montageanleitung Montage Montagehilfen: l Bohrschablone l Fräser (Durchmesser = 50 mm) mit Zentrierstift Benötigtes Werkzeug: l Innensechskant-Schlüssel Größe 2,5 l Innensechskant-Schlüssel Größe 3 l Innensechskant-Schlüssel Größe 4 l Kreuzschlitz-Schraubendreher Größe 1 l Bohrmaschine l Bohrer D = 6 mm, geeignet für das Material der Tür l Bohrer D = 15 mm, geeignet für das Material der Tür l Schraubzwinge zum Fixieren der Bohrschablone Voraussetzungen:...
  • Seite 7 Montageanleitung Montage der FH-Mechanik Kondenswasser, das auf kalte Komponenten niederschlägt, kann das Türschließsystem beschädigen. ÕSicherstellen, dass alle Teile Umgebungstemperatur haben. Sicherungsscheibe Montageschloss Befestigungsschraube 1. Befestigungsplatte vom Außenmodul lösen: Õ Mit dem Montage-Wartungsschlüssel die Sicherungsscheibe in die abgebildete Position bringen. Õ Montage-Wartungsschlüssel einsetzen, wie in der Abbildung gezeigt, und das Montageschloss öffnen.
  • Seite 8 Montageanleitung Bohrschablone Anschlag Bohrschablone 4. Zentrierstift der Bohrschablone in die Drückernuss des Einsteckschlosses schieben. 5. Anschlag der Bohrschablone von der Seite in die Löcher der Bohrschablone schieben. 6. Bohrschablone mit Schraubzwinge fixieren. Dabei darauf achten, dass die Bohrschablone parallel zur Türblatt-Vorderkante ausgerichtet ist.
  • Seite 9 15 mm 9. Mit Fräser D = 50 mm eine Vertiefung von mindestens 10,5 mm für die FH-Mechanik auf der Türblatt-Außenseite fräsen. Tür-Terminal Dialock FH DIN 18273 - FS -RD -PG - L Prüfzeugnis Nr. P-3588/5247 - MPA BS 1999 10.
  • Seite 10 Montageanleitung Polyamid-Führungsring Gewindeschrauben M5 (lang) Gewindeschrauben M5 (kurz) Befestigungsplatte Unterlegblech Innenmodul Kurvenscheibe Befestigungsscheibe Verbindungskabel FH-Mechanik 11. FH-Mechanik und Unterlegblech mit langem Vierkant von Türaußenseite her durch Türblatt und Drückernuss schieben. Beim Drehen des Innenvierkants muss die Schlossfalle zurückgezogen werden. Der Außenvierkant muss dennoch um 90 Grad frei drehbar sein.
  • Seite 11 Montageanleitung 13. Befestigungsplatte auf Unterlegblech auflegen und ausrichten. Die Beschriftung des Unterlegblechs (Ü-Zeichen) muss in der Aussparung des Befestigungsrahmens sichtbar sein. 14. Die vier langen Gewindeschrauben M5 durch die Bohrungen von Befestigungsrahmen, Unterlegblech und Türblatt führen. 15. Befestigungsscheibe mit Innenseite in die Bohrung D = 50 mm des zweiten Unterlegblechs stecken.
  • Seite 12 Montageanleitung 25. Alle Teile nochmals auf einwandfreien Sitz kontrollieren und gegebenenfalls ausrichten. 26. Alle sechs Gewindeschrauben festziehen. Montage der Rückstellfeder und der Anschläge (DIN rechts) 1. Anschlagschraube und Unterlegscheibe in die linke M5- Gewindebohrung der FH-Mechanik einschrauben. 2. Außenvierkant nach links drehen, bis ein Widerstand spürbar wird. Anschlag des Freilaufs ist erreicht.
  • Seite 13 Montageanleitung 6. Anschlagscheibe gemäß Abbildung auf den Außenvierkant schieben. Der Abstand zur FH-Mechanik muss noch mindestens 1 cm betragen. 7. Anschlagscheibe fixieren: Õ Türdrücker auf den Außenvierkant aufschieben. Außenvierkant mit Hilfe des Türdrückers gegen den Widerstand der Feder um 90 Grad nach rechts drehen. Die Anschlagscheibe dreht sich dabei über die Anschlagschraube hinweg.
  • Seite 14 Montageanleitung Montage der Rückstellfeder und der Anschläge (DIN links) 1. Anschlagschraube und Unterlegscheibe in die rechte M5- Gewindebohrung der FH-Mechanik einschrauben. 2. Außenvierkant nach rechts drehen, bis ein Widerstand spürbar wird. Anschlag des Freilaufs ist erreicht. 3. Kunststoffscheibe auf den Außenvierkant stecken. 4.
  • Seite 15 Montageanleitung 7. Anschlagscheibe fixieren: Õ Türdrücker auf den Außenvierkant aufschieben. Außenvierkant mit Hilfe des Türdrückers gegen den Widerstand der Feder um 90 Grad nach links drehen. Die Anschlagscheibe dreht sich dabei über die Anschlagschraube hinweg. Õ Gespannten Außenvierkant festhalten. Anschlagscheibe ganz nach hinten gegen die Federscheibe schieben, bis sie durch die Anschlagschraube rechts gehalten wird.
  • Seite 16 Montageanleitung Montage des Außenmoduls Versehentliches Versperren einer Tür. ÕDas Türdrücker-Lochteil des Außenmoduls lässt sich nach der Montage erst betätigen, wenn ein gültiger Elektronik-Key das FH-Tür- Terminal aufschließt. Tür erst schließen, nachdem Elektronik-Keys zugewiesen wurden. (Siehe hierzu die Abschnitte "Inbetriebnahme für einfache Betriebsart"...
  • Seite 17 Montageanleitung Elektrischer Defekt durch falsche Polung! ÕBeim Anschluss des Verbindungskabels am Außenmodul auf die richtige Polung achten. Stecker so auf die Buchse stecken, dass das Kabel nach unten geführt wird. 3. Stecker des Verbindungskabels auf die Buchse des Außenmoduls stecken. Außenmodul Polyamid-Führungsring Türdrücker-Lochteil...
  • Seite 18 Montageanleitung 5. Außenmodul in die beiden oberen Haken des Befestigungsrahmens einrasten. 6. Außenmodul unten andrücken und mit dem Montage- Wartungsschlüssel verriegeln. Montage-Wartungsschlüssel abziehen. 7. Polyamid-Führungsring über den Außenvierkant führen und in die Bohrung des Außenmoduls stecken. 8. Türdrücker-Lochteil auf den Außenvierkant aufstecken und durch Festziehen der Madenschraube fixieren.
  • Seite 19 Zur Bestätigung leuchten anschließend die rote und die grüne Anzeige (LED) gleichzeitig auf. Tür-Terminal schaltet automatisch aus. Wenn bei der Zuweisung Fehler aufgetreten sind: Õ Tür-Terminal erneut einschalten. Õ Programmier- und Lösch-Key-Stick noch einmal zuweisen. Wenn erneut Fehler auftreten: Õ Rücksprache mit Ihrer Dialock-Verkaufsstelle.
  • Seite 20 Montageanleitung Kurzbedienungsanleitung für die einfache Betriebsart Zutrittsrechte zuweisen 1. Weiße Taste auf dem Display des Außenmoduls drücken. Rote Anzeige (LED) leuchtet. Tür-Terminal ist eingeschaltet. 2. Grünen Programmier-Key-Stick vor das Tür-Terminal halten. Grüne Anzeige (LED) blinkt. 3. Anzulernenden Elektronik-Key innerhalb von 5 Sekunden vor das Tür-Terminal halten.
  • Seite 21 Montageanleitung 2. Grünen Programmier-Key-Stick vor das Display halten. Rote Anzeige (LED) leuchtet kurz auf. Zutrittsrechte aller Elektronik-Keys sind entzogen. 3. Allen Keys, die weiterhin Zutrittsrechte haben sollen, Zutrittsrechte wieder zuweisen. Batteriewechsel Bei schwachen Batterien blinken nach Einschalten des Tür-Terminals die rote und grüne Anzeige (LED) abwechselnd. Zusätzlich ertönt ein akustisches Signal.
  • Seite 22 Montageanleitung 2. Außenmodul von der Befestigungsplatte demontieren: Õ Mit dem Montage-Wartungsschlüssel die Sicherungsscheibe in die abgebildete Position bringen. Õ Montage-Wartungsschlüssel einsetzen, wie in der Abbildung gezeigt, und das Montageschloss öffnen. 3. Außenmodul mit dem Montage-Wartungsschlüssel entriegeln. 4. Mit dem Innensechskant-Schlüssel Größe 3 die Befestigungsschraube oberhalb des Montageschlosses lösen.
  • Seite 24 Montageanleitung 732.29.109 Der Nachdruck der Montageanleitung, auch auszugsweise, oder die Nachahmung der Abbildungen und Zeichnungen sowie die Nachahmung der Gestaltung sind verboten. Für Druckfehler und Irrtümer, die bei der Erstellung der Montageanleitung unterlaufen sind, ist jede Haftung ausgeschlossen. Liefermöglichkeiten und technische Änderungen vorbehalten. Stand 02.01 Copyright Häfele GmbH &...
