Hafele dialock Montageanleitung Seite 7

Benötigtes Werkzeug und Montagematerial:
l Bohrschablone/Aufklebehilfe
l Bohrmaschine
l Schraubendreher
l Lineal
l Vorstecher
l Zur Montage am Türblatt aus Holz und HPL:
-
4 Holzschrauben ABC Spax 5 x 25 mm
-
Holzbohrer D = 22 mm
-
Bohrer für Holzschrauben ABC Spax 5 x 25 mm
l Zur Montage am Türblatt aus Holz und HPL bei besonders starken
Belastungen oder häufiger Nutzung:
-
4 Senkschrauben M 5 x 25 mm
-
4 Eindreh- oder Einleimmuffen M5
-
Holzbohrer D = 22 mm
-
Holzbohrer D = 8 mm oder D = 10 mm, je nach verwendeten Muffen
l Zur Montage am Türblatt aus Stahl:
-
4 Senkschrauben M 5 x 25 mm
-
Stahlbohrer D = 22 mm
LockerLock für links angeschlagene Türen anpassen
LockerLock wird für rechts angeschlagene Türen geliefert. Für links
angeschlagene Türblätter muss die Anordnung von Schlosskasten und
Wechseleinsatz angepasst werden.

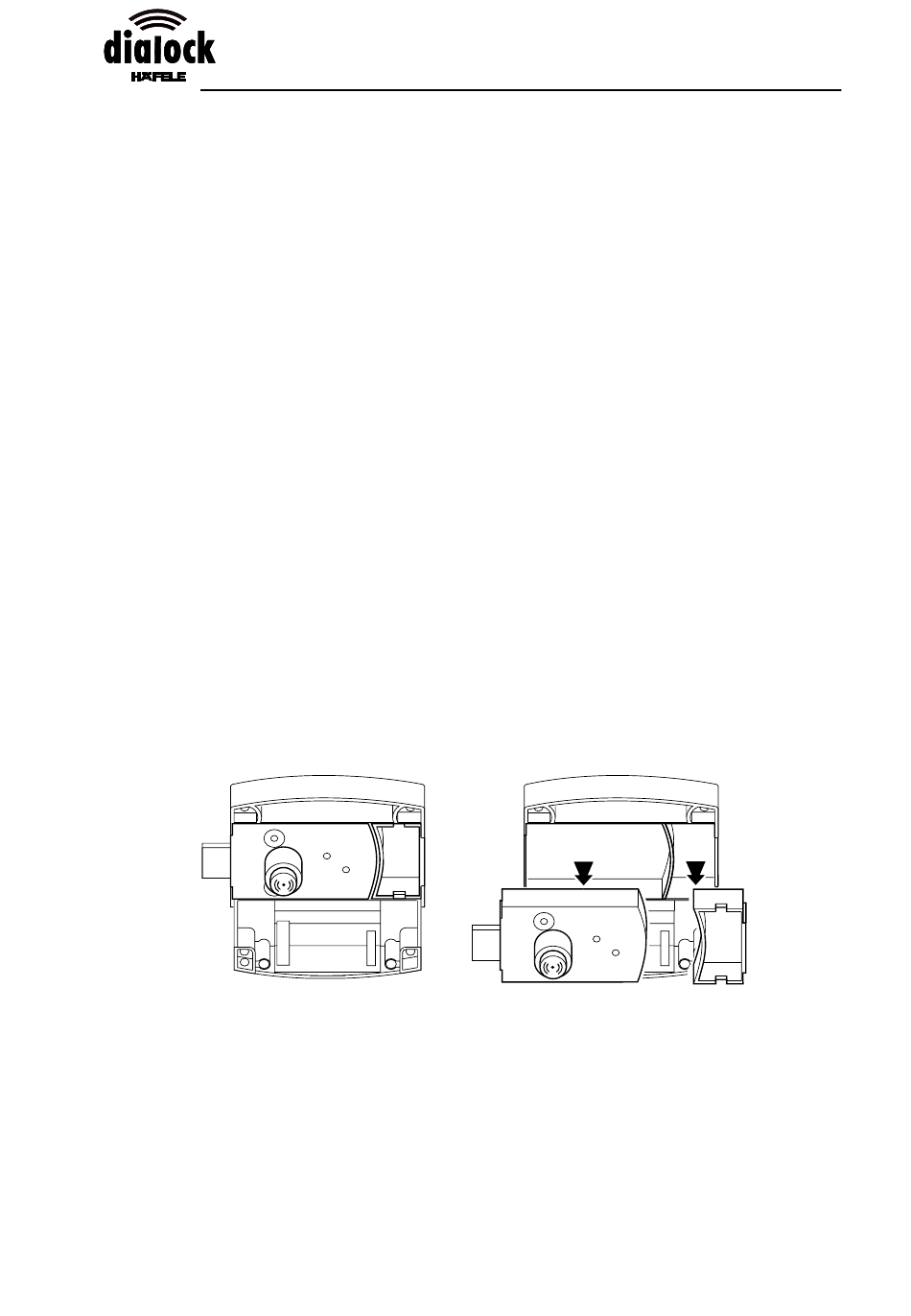

Schlosskasten und Wechseleinsatz herausnehmen
1. Wechseleinsatz aus dem LockerLock-Gehäuse herausnehmen.
2. Schlosskasten aus dem LockerLock-Gehäuse herausnehmen.
