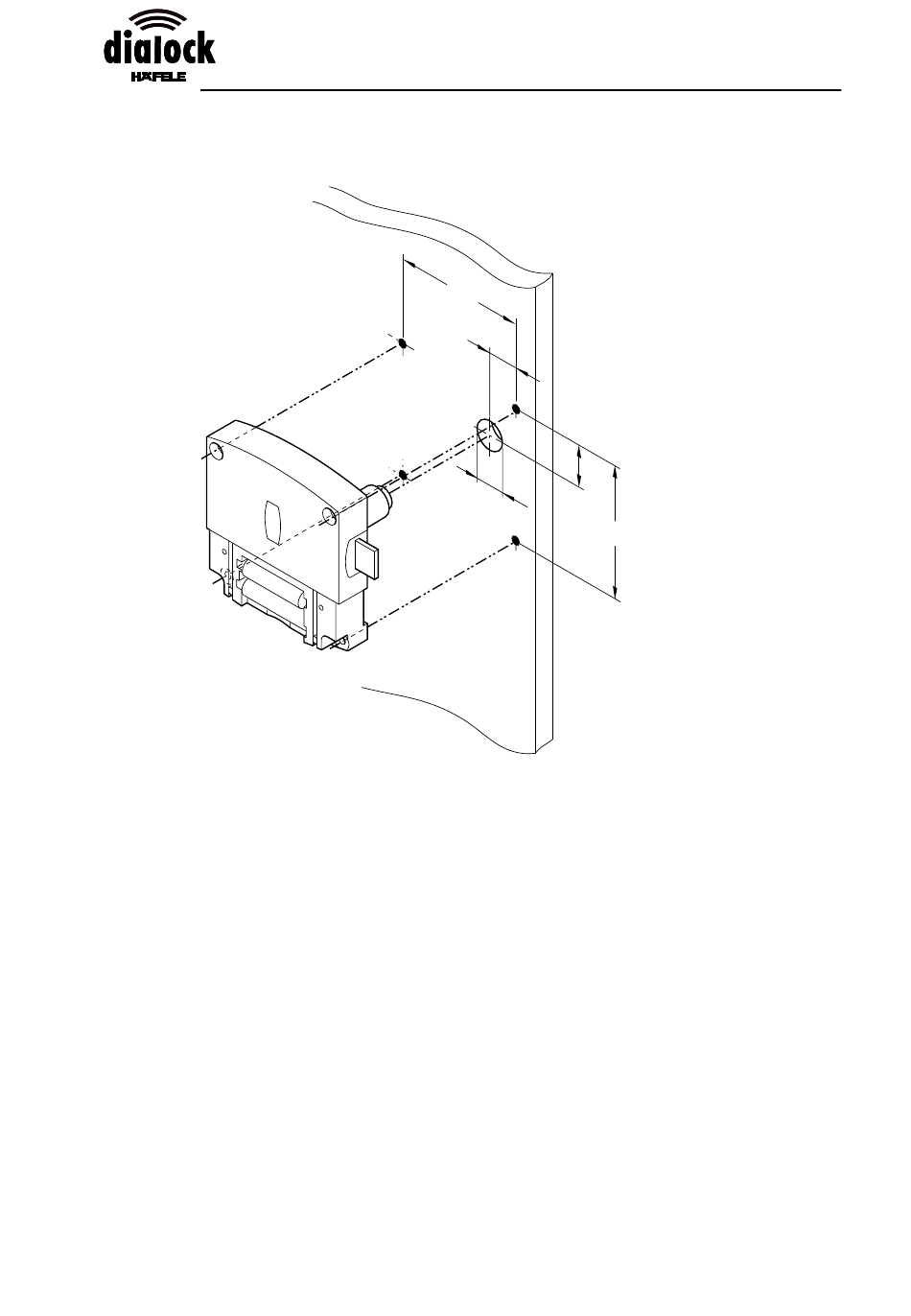

Löcher für Schrauben am Türblatt bohren
1. 4 Punkte für Löcher der Schrauben nach Maß auf das Türblatt
zeichnen (zur Hilfe liegen dieser Anleitung Bohrschablonen bei).
2. Batteriefach-Deckel mit Servicewerkzeug abnehmen.
3. LockerLock so an die Türblatt-Innenseite halten, dass der
Druckknopf durch das entsprechende Loch ragt. Prüfen, ob die
Punkte für die Schrauben-Löcher auf dem Türblatt mit den
Befestigungslöchern im LockerLock übereinstimmen.
4. LockerLock vom Türblatt nehmen.
5. Löcher für 4 Schrauben mit passendem Bohrer in das Türblatt
bohren. Beim Verwenden von Muffen entsprechenden
Durchmesser bei der Bohrung berücksichtigen.
9 4
2 2
3 0
Ø 2
2
9 4
9
Montageanleitung
