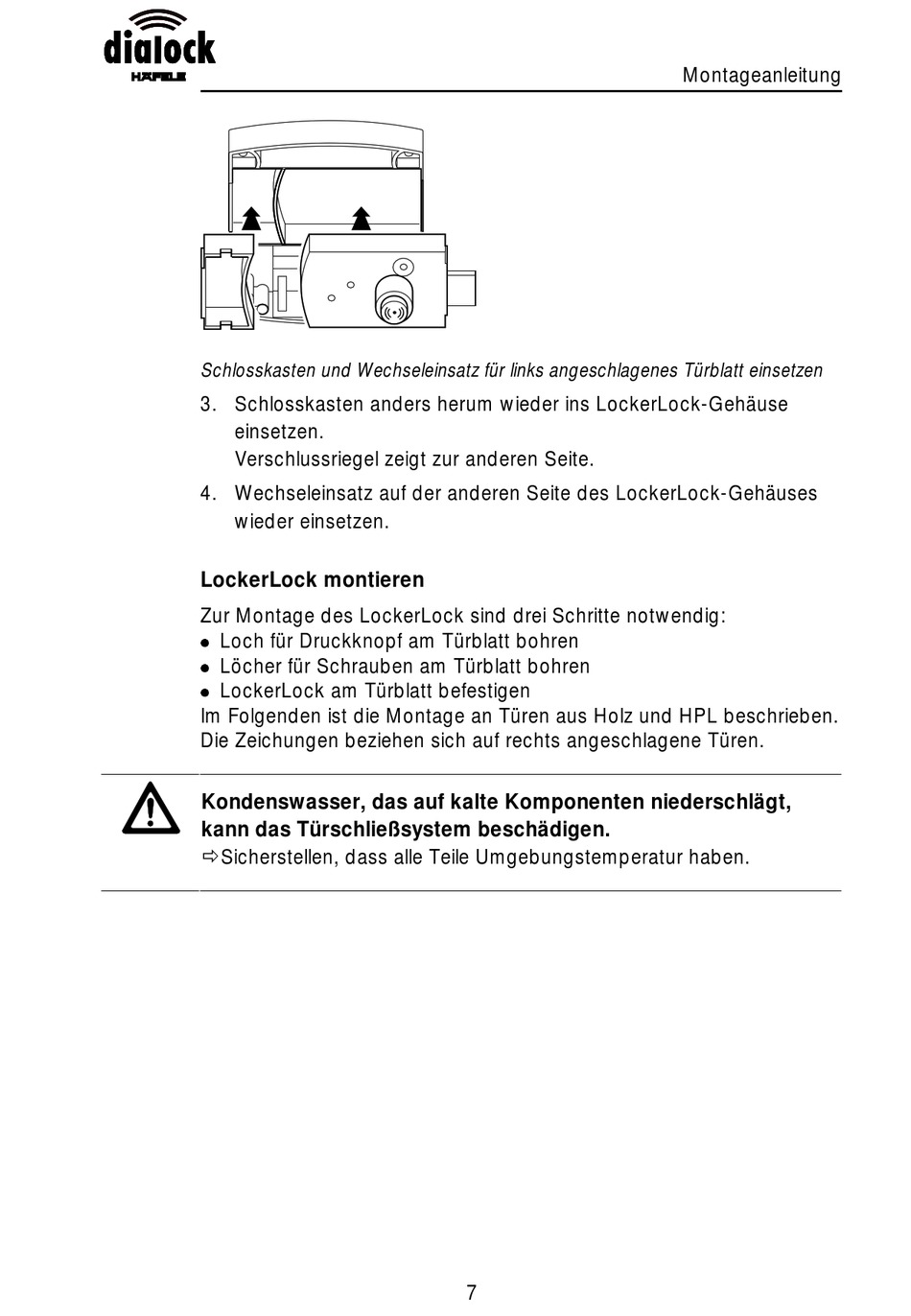

Schlosskasten und Wechseleinsatz für links angeschlagenes Türblatt einsetzen
3. Schlosskasten anders herum wieder ins LockerLock-Gehäuse
einsetzen.
Verschlussriegel zeigt zur anderen Seite.
4. Wechseleinsatz auf der anderen Seite des LockerLock-Gehäuses
wieder einsetzen.
LockerLock montieren
Zur Montage des LockerLock sind drei Schritte notwendig:
l Loch für Druckknopf am Türblatt bohren
l Löcher für Schrauben am Türblatt bohren
l LockerLock am Türblatt befestigen
Im Folgenden ist die Montage an Türen aus Holz und HPL beschrieben.
Die Zeichungen beziehen sich auf rechts angeschlagene Türen.
Kondenswasser, das auf kalte Komponenten niederschlägt,
kann das Türschließsystem beschädigen.
ÕSicherstellen, dass alle Teile Umgebungstemperatur haben.
