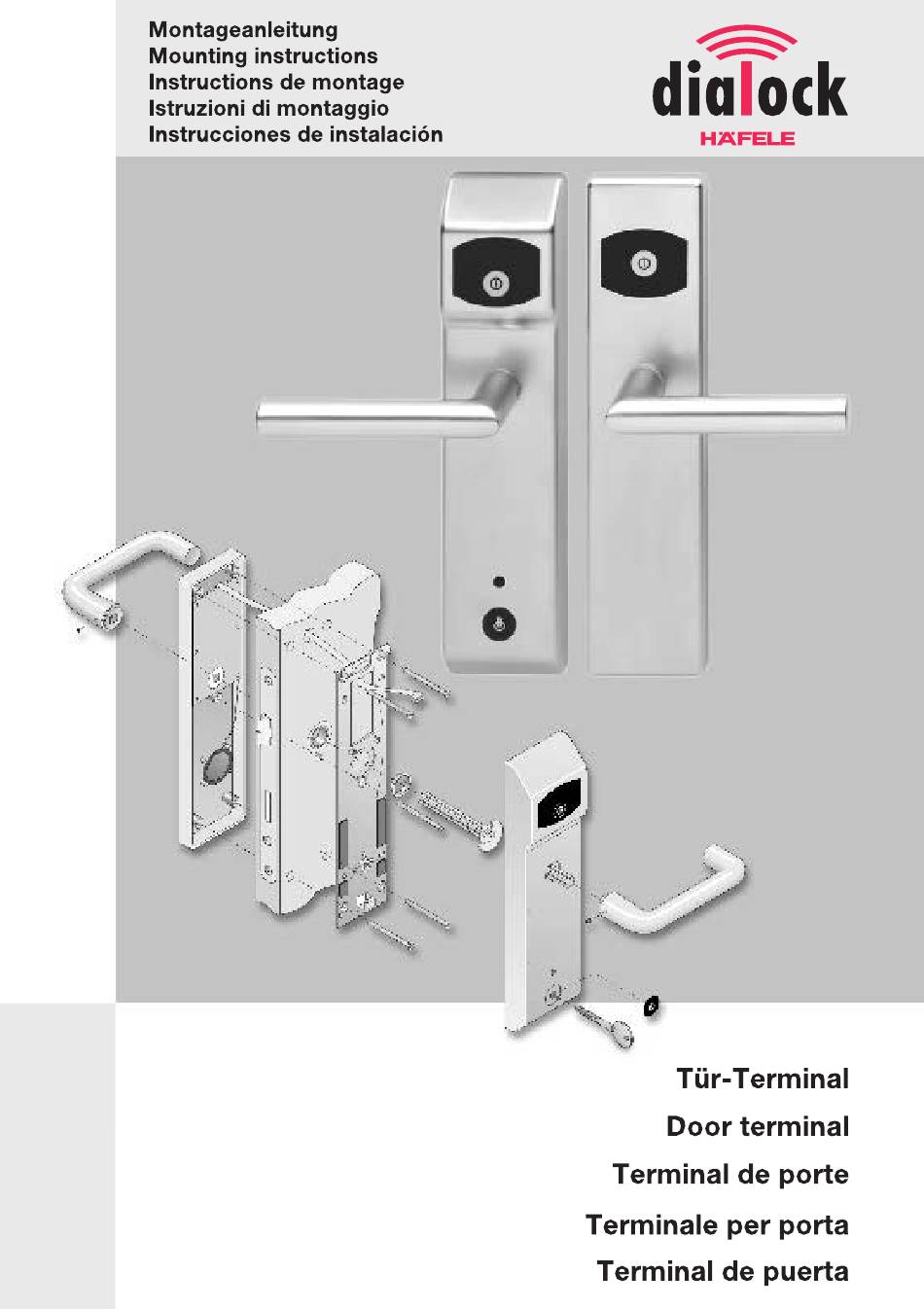

Hafele dialock Montageanleitung

Tuer-terminal
Vorschau ausblenden Andere Handbücher für dialock:

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Hafele dialock

Inhaltszusammenfassung für Hafele dialock

  • Seite 2 Elektronik-Keys zuweisen. Mit einem Lösch-Key-Stick (rot) werden einem berechtigten Elektronik-Key direkt am Tür-Terminal die Zutrittsrechte wieder entzogen. Mit der Taste des Innenmoduls kann die Tür verriegelt oder entriegelt werden. Soll eine andere Betriebsart gewählt werden, bitte Rücksprache mit Ihrer Dialock-Verkaufsstelle halten.
  • Seite 3 Montageanleitung Einsatzbereich Mit den DialockTür-Terminals können Innentüren mit Einsteckschlössern nach DIN 18251 auch nachträglich unkompliziert ausgerüstet werden. Das Tür-Terminal arbeitet batteriebetrieben und benötigt keine externe Stromversorgung. Lieferumfang Außenmodul 2 Türdrücker-Lochteile 2 Madenschrauben Abdeckkappe Abdeckfolie Montage-Wartungsschlüssel mit Anhänger Montageschloss (montiert) 4 Mignon-1,5-V-Batterien (nur bei Garnitur) 5 Gewindeschrauben M5 Innensechskant-Schraube M3x5 (Anschlagschraube) Polyamid-Führungsring...
  • Seite 4 Montageanleitung Montage Montagehilfen: l Bohrschablone (Artikel-Nr. 910.54.990) l Fräser Durchmesser = 37 mm mit Zentrierstift (Artikel-Nr. 910.54.991) Benötigtes Werkzeug: l Innensechskant-Schlüssel Größe 2,5 l Innensechskant-Schlüssel Größe 3 l Kreuzschlitz-Schlüssel Größe 1 l Bohrmaschine l Bohrer D = 6 mm, geeignet für das Material der Tür l Bohrer D = 20 mm, geeignet für das Material der Tür l Schraubzwinge zum Fixieren der Bohrschablone Voraussetzungen:...
  • Seite 5 Montageanleitung l Abstand Mitte Innenvierkant zur Türzage mindestens 40 mm. 40 mm Mitte Innenvierkant Türblatt Türdichtung Türzarge l Vorhandener Beschlag ist demontiert. l Passendes Einstecksschloss ist montiert. 8²VWGLPSWW QSRXMIVIR Kondenswasser, das auf kalte Komponenten niederschlägt, kann das Türschließsystem beschädigen. Õ Sicherstellen, dass alle Teile Umgebungstemperatur haben. Sicherungsscheibe Montageschloss...
  • Seite 6 Montageanleitung 1. Befestigungsplatte vom Außenmodul demontieren: Õ Mit dem Montage-Wartungsschlüssel die Sicherungsscheibe in die abgebildete Position bringen. Õ Montage-Wartungsschlüssel einsetzen, wie in der Abbildung gezeigt, und das Montageschloss öffnen. 2. Mit dem Innensechskant-Schlüssel Größe 3 die Schraube oberhalb des Montageschlosses lösen. 3.
  • Seite 7 Montageanleitung 8. Mit Hilfe der Bohrschablone fünf Durchgangsbohrungen D = 6 mm und eine Durchgangsbohrung D = 20 mm rechtwinklig zum Türblatt bohren (siehe Zeichnung). 9. Schraubzwinge und Bohrschablone abnehmen. 20 mm 10. Mit Fräser D = 37 mm eine Vertiefung von mindestens 4 mm für den Durchbruch des Drückerstifts auf der Türblatt-Außenseite fräsen.
  • Seite 8 Montageanleitung 11. Verbindungskabel wie abgebildet vom Innenmodul durch die 20- mm-Bohrung führen. 12. Befestigungsplatte an der Türblatt-Außenseite mit 5 Gewindeschrauben M5 mit dem Innenmodul verschrauben. 13. Bei schweren oder glatten Türblättern die Befestigungsplatte zusätzlich mit 4 Hospa-Schrauben 3x20 mm in den dafür vorgesehenen Bohrungen fixieren.
  • Seite 9 Montageanleitung 18. Drückerstift gemäß Abbildung in den Polyamid-Führungsring einsetzen. 19. Drückerstift auf Leichtgängigkeit und Spielfreiheit prüfen. Wenn der Drückerstift schwergängig ist: Õ Befestigungsrahmen lösen und erneut ausrichten. 20. Türdrücker-Lochteil auf den Drückerstift des Innenmoduls setzen und mit Madenschraube festschrauben. 21. Türdrücker-Lochteil auf den Drückerstift des Außenmoduls setzen und mit Madenschraube festschrauben.
  • Seite 10 Montageanleitung 24. Stecker des Verbindungskabels auf die Buchse des Außenmoduls stecken. Wenn die rote LED des Außenmoduls leuchtet, ist entweder der Drückerstift falsch montiert (zuviel Spiel) oder die Vierkantloch- Scheibe im Innenmodul verdreht. Õ Montage des Drückerstifts wiederholen. Dabei auf Leichtgängigkeit und Spielfreiheit achten.
  • Seite 11 Zur Bestätigung leuchten anschließend die rote und die grüne Anzeige (LED) gleichzeitig auf. Tür-Terminal schaltet automatisch aus. Wenn bei der Zuweisung Fehler aufgetreten sind: Õ Tür-Terminal erneut einschalten. Õ Programmier- und Lösch-Key-Stick noch einmal zuweisen. Wenn erneut Fehler auftreten: Õ Rücksprache mit Ihrer Dialock-Verkaufsstelle.
  • Seite 12 Montageanleitung Kurzbedienungsanleitung für die einfache Betriebsart Zutrittsrechte zuweisen 1. Weiße Taste auf dem Display des Außenmoduls drücken. Rote Anzeige (LED) leuchtet. Tür-Terminal ist eingeschaltet. 2. Grünen Programmier-Key-Stick vor das Tür-Terminal halten. Grüne Anzeige (LED) blinkt. 3. Anzulernenden Elektronik-Key innerhalb von 5 Sekunden vor das Tür-Terminal halten.
  • Seite 13 Montageanleitung 2. Grünen Programmier-Key-Stick vor das Display halten. Rote Anzeige (LED) leuchtet kurz auf. 3. Allen Keys, für die es weiterhin eine Schließberechtigung geben soll, Zutrittsrechte wieder zuweisen. Batteriewechsel Bei schwachen Batterien blinken nach Einschalten des Tür-Terminals die rote und grüne Anzeige (LED) abwechselnd. Zusätzlich ertönt ein akustisches Signal.
  • Seite 14 Montaganleitung 732.29.100 Der Nachdruck der Montageanleitung, auch auszugsweise, oder die Nachahmung der Abbildungen und Zeichnungen sowie die Nachahmung der Gestaltung sind verboten. Für Druckfehler und Irrtümer, die bei der Erstellung der Montageanleitung unterlaufen sind, ist jede Haftung ausgeschlossen. Liefermöglichkeiten und technische Änderungen vorbehalten. Stand 06.00 Mounting instructions 732.29.100 The reprint of the mounting instructions, even extracts, or copying of the illustrations and drawings as well...
