niewłaściwie obsłużone w następstwie czego może dojść do
obrażeń.
• Gdy ładowarka nie jest użytkowana należy odłączyć ją od
sieci elektrycznej.
• Należy przestrzegać wszystkich instrukcji ładowania, nie
wolno ładować akumulatora w temperaturze wykraczającej
poza zakres określony w tabeli danych znamionowych w
instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze
spoza określonego przedziału może uszkodzić akumulator i
zwiększyć niebezpieczeństwo pożaru.
NAPRAWA ŁADOWARKI
• Nie wolno naprawiać uszkodzonej ładowarki. Wykonywanie
napraw ładowarki jest dopuszczalne wyłącznie przez producenta
lub w autoryzowanym serwisie.
• Zużytą ładowarkę należy dostarczyć do punktu zajmującego
się utylizacją tego typu odpadów.
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego
założenia, stosowania
dodatkowych środków ochronnych, zawsze istnieje ryzyko
szczątkowe doznania urazów podczas pracy. Akumulatory Li-
Ion mogą wyciec, zapalić się lub wybuchnąć, jeśli zostaną
nagrzane do wysokich temperatur lub zwarte. Nie należy ich
przechowywać w samochodzie
słonecznych dni. Nie
Akumulatory Li-Ion zawierają
zabezpieczające, które, jeśli zostaną uszkodzone, mogą
spowodować, że akumulator zapali się lub wybuchnie.

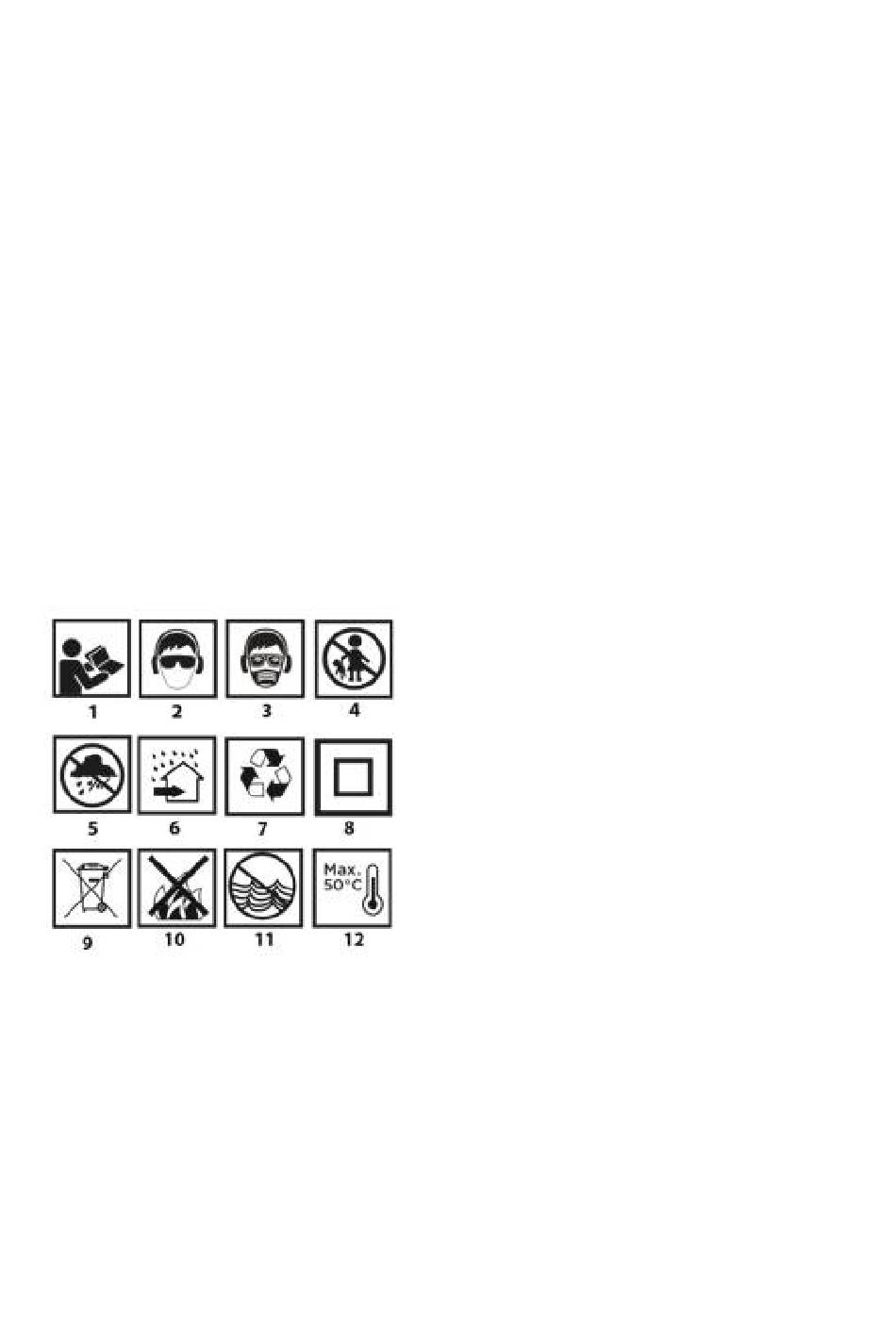

Objaśnienie zastosowanych piktogramów
1.Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych.
2.Stosuj okulary ochronne i ochronniki słuchu.
3.Pracuj w masce ochronnej.
4.Nie dopuszczać dzieci do urządzenia.
5.Chronić przed deszczem.
6.Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
7.Recykling.
8.Druga klasa ochronności.
9.Selektywne zbieranie.
10.Nie wrzucać ogniw do ognia.
11.Stwarzające zagrożenie dla środowiska wodnego.
12.Nie dopuszczać do nagrzania powyżej 50°C.
BUDOWA I PRZEZNACZENIE
Młotowiertarka jest ręcznym elektronarzędziem zasilanym z
akumulatora. Urządzenie jest napędzane komutatorowym
silnikiem prądu stałego. Młotowiertarka może być używana w
środków zabezpieczających
podczas upalnych
należy otwierać akumulatora.
elektroniczne urządzenia
trybie pracy bez udaru lub z udarem. Młotowiertarka jest
przeznaczona do wiercenia otworów w drewnie, metalu,
tworzywach sztucznych i ceramice w trybie pracy bez udaru
jak również w betonie, kamieniu, cegle itp. w trybie pracy z
udarem. Obszary jej użytkowania to wykonawstwo prac
remontowo - budowlanych, stolarskich oraz wszelkich prac z
zakresu samodzielnej
(majsterkowanie).
Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1.Uchwyt SDS-Plus
2.Tuleja mocująca
3.Przełącznik kierunku obrotów
4.Włącznik
5.Przełącznik trybu pracy
6.Oświetlenie
i
7.Akumulator (brak w zestawie)
8.Przycisk mocowania akumulatora
9.Diody LED
10.Ładowarka (brak w zestawie)
i
11.Przycisk sygnalizacji stanu naładowania akumulatora 12.
12.Sygnalizacja stanu naładowania akumulatora (diody LED).
* Mogą występować różnice między rysunkiem a wyrobem.
WYJMOWANIE / WKŁADANIE AKUMULATORA
• Ustawić przełącznik kierunku obrotów (3) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (8) i wysunąć
akumulator (7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż
do słyszalnego zaskoczenia przycisku mocowania akumulatora
(8).
ŁADOWANIE AKUMULATORA
Ładowanie akumulatora należy przeprowadzać w warunkach,
gdy temperatura otoczenia wynosi 4
nowy lub taki, który przez dłuższy czas nie był użytkowany,
osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach
ładowania i rozładowania.
• Wyjąć akumulator (7) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (7) do ładowarki (10) (rys. B).Sprawdzić czy
akumulator jest właściwie osadzony (wsunięty do końca).
Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się
zielona dioda (9) na ładowarce, która sygnalizuje podłączenie
napięcia.
Po umieszczeniu akumulatora (7) w ładowarce (10) zaświeci
się czerwona dioda (9) na ładowarce, która sygnalizuje że
trwa proces ładowania akumulatora.
Równocześnie świecą pulsacyjnie zielone diody (12) stanu
naładowania akumulatora w różnym układzie (patrz opis
poniżej).
• Świecenie pulsacyjne
wyczerpanie akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe
rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom
naładowania akumulatora.
Po naładowaniu akumulatora dioda (9) na ładowarce świeci na
zielono, a wszystkie diody stanu naładowania akumulatora (12)
świecą światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu
naładowania akumulatora (12) gasną.
Akumulator nie powinien być ładowany dłużej niż 8 godzin.
Przekroczenie tego czasu może spowodować uszkodzenie
6
działalności amatorskiej
0 0
C - 40 C. Akumulator
wszystkich diod - sygnalizuje
