• Sugedusio įkroviklio taisyti negalima. Įkroviklį leidžiama taisyti
tik gamintojui arba įgaliotam aptarnavimo centrui.
• Panaudotą įkroviklį reikia nuvežti į tokio tipo atliekų šalinimo
centrą.
DĖMESIO: prietaisas skirtas naudoti patalpose.
Nepaisant saugios konstrukcijos, saugos priemonių ir
papildomų apsaugos priemonių naudojimo, eksploatuojant
visada išlieka likutinio sužalojimo rizika. Li-Ion akumuliatoriai
gali ištekėti, užsidegti arba sprogti, jei jie įkaista iki aukštos
temperatūros arba įvyko trumpasis jungimas. Nelaikykite jų
automobilyje karštomis
Neatidarinėkite akumuliatoriaus
akumuliatoriuose yra elektroninių saugos įtaisų, kuriuos
pažeidus akumuliatorius

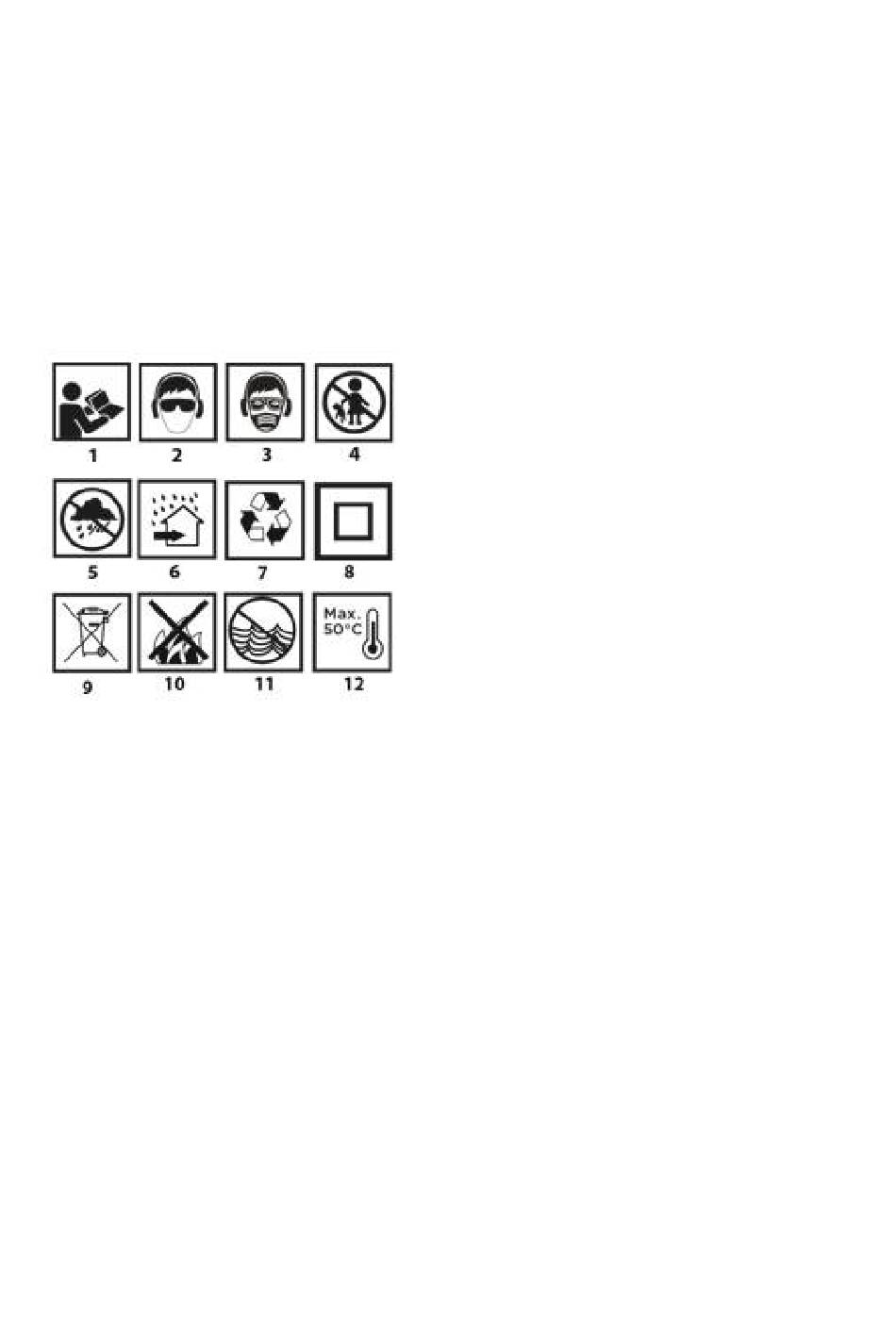

Naudojamų piktogramų paaiškinimas
1. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų
įspėjimų ir saugos sąlygų.
2.Dėvėkite apsauginius akinius ir ausų apsaugą.
3.Dirbkite su apsaugine kauke.
4.Laikykite vaikus atokiau nuo prietaiso.
5.Protect nuo lietaus.
6.Use patalpose, apsaugotas nuo vandens ir drėgmės.
7.perdirbimas.
8.Antroji apsaugos klasė.
9.Atrankinis rinkimas.
10.Nemeskite elementų į ugnį.
11.Pavojingas vandens aplinkai.
12.Neleiskite, kad karštis viršytų 50 °C.
KONSTRUKCIJA IR PASKIRTIS
Smūginis gręžtuvas yra rankinis elektrinis įrankis, maitinamas
akumuliatoriumi. Prietaisą suka nuolatinės srovės variklis su
komutatoriumi. Smūginis gręžtuvas gali būti naudojamas ne
smūginiu arba smūginiu režimu. Smūginis gręžtuvas skirtas
gręžti skyles medienoje, metale, plastike ir keramikoje ne
smūginiu režimu, taip pat betone, akmenyje, plytose ir kt.
smūginiu režimu. Jo naudojimo sritys - renovacijos ir statybos
darbų atlikimas, staliaus darbai ir bet kokie savarankiškos
mėgėjiškos veiklos (angl. DIY) darbai.
Nenaudokite elektrinio įrankio netinkamai.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Toliau pateikta numeracija nurodo įrenginio sudedamąsias dalis,
pavaizduotas šio vadovo grafiniuose puslapiuose.
1.SDS-Plus rankena
2.Clamping rankovė
3. sukimosi krypties jungiklis
4.Switch
ir saulėtomis dienomis.
bloko.
gali užsidegti arba sprogti.
5.Operacinio režimo jungiklis
6.Apšvietimas
7.Įkraunama baterija (neįtraukta į komplektą)
8.Battery tvirtinimo mygtukas
9.LED
10.Įkroviklis (neįtrauktas į komplektą)
11.Akumuliatoriaus įkrovos būsenos indikatoriaus mygtukas 12.
12.Akumuliatoriaus įkrovos būsenos indikatorius (šviesos diodai).
* Brėžinys ir gaminys gali skirtis.
AKUMULIATORIAUS IŠĖMIMAS / ĮDĖJIMAS
• Nustatykite sukimosi krypties jungiklį (3) į vidurinę padėtį.
Li-Ion
• Paspauskite akumuliatoriaus tvirtinimo mygtuką (8) ir ištraukite
akumuliatorių (7) (A pav.).
• Įdėkite įkrautą akumuliatorių (7) į rankenos laikiklį, kol
akumuliatoriaus fiksavimo mygtukas garsiai užsifiksuos.
(8).
AKUMULIATORIAUS ĮKROVIMAS
Akumuliatorių reikia įkrauti tokiomis sąlygomis, kai aplinkos
temperatūra yra 4
nenaudotas
maždaug po 3-5 įkrovimo ir iškrovimo ciklų.
• Iš prietaiso išimkite akumuliatorių (7) (A pav.).
• Įjunkite įkroviklį į elektros tinklo lizdą (230 V AC).
• Įdėkite akumuliatorių (7) į įkroviklį (10) (B pav.).Patikrinkite, ar
akumuliatorius tinkamai įdėtas (iki galo įstumtas).
Įjungus įkroviklį į elektros tinklo lizdą (230 V kintamosios srovės),
ant įkroviklio užsidega žalias šviesos diodas (9), rodantis, kad
įtampa prijungta.
Kai akumuliatorius (7) įdedamas į įkroviklį (10), ant įkroviklio
įsižiebia raudonas šviesos diodas (9), rodantis, kad
akumuliatorius įkraunamas.
Tuo pat metu pulsuojančiai šviečia žali akumuliatoriaus
įkrovos būsenos šviesos diodai (12) (žr. aprašymą toliau).
• Impulsinis visų šviesos diodų įsižiebimas - rodo, kad
akumuliatorius išsikrovė ir jį reikia įkrauti.
• Pulsuojantis
dalinį išsikrovimą.
• Pulsuojantis 1 šviesos diodas - rodo, kad akumuliatorius
įkrautas.
Kai akumuliatorius įkraunamas, įkroviklio šviesos diodas (9)
šviečia žaliai, o visi akumuliatoriaus įkrovimo būsenos šviesos
diodai (12) šviečia nepertraukiamai. Praėjus tam tikram laikui
(maždaug 15 s), akumuliatoriaus įkrovimo būsenos šviesos diodai
(12) užgęsta.
Akumuliatorius neturėtų būti įkraunamas ilgiau nei 8 valandas.
Viršijus šį laiką gali būti pažeisti akumuliatoriaus elementai.
Įkroviklis neišsijungia
visiškai įkrautas. Ant įkroviklio liks šviesti žalias šviesos
diodas. Akumuliatoriaus įkrovimo būsenos šviesos diodas po
kurio laiko išsijungs. Prieš išimdami akumuliatorių iš
įkroviklio lizdo,
trumpalaikių įkrovimų iš eilės. Neįkraukite akumuliatoriaus po
trumpo naudojimo. Ženklus laiko tarp būtinų įkrovimų
sumažėjimas rodo, kad akumuliatorius susidėvėjęs ir jį reikia
pakeisti.
Įkrovimo metu akumuliatoriai labai įkaista. Nepradėkite darbo
iš karto po įkrovimo - palaukite, kol akumuliatorius pasieks
kambario temperatūrą.
pažeidimų.
AKUMULIATORIAUS ĮKROVOS BŪSENOS INDIKACIJA
Akumuliatoriuje
indikatorius (3 šviesos diodai) (12). Norėdami patikrinti
akumuliatoriaus įkrovos būklę, paspauskite jungiklio mygtuką
(11) (C pav.). Visų šviesos diodų įsižiebimas rodo, kad
akumuliatoriaus įkrovos lygis yra aukštas. 2 diodų įsižiebimas
45
0 0
C - 40 C. Naujas arba ilgą laiką
akumuliatorius pasieks
2 šviesos diodų apšvietimas - rodo
automatiškai,
atjunkite maitinimo
Taip išvengsite akumuliatoriaus
yra akumuliatoriaus
pilną galingumą
kai akumuliatorius
šaltinį. Venkite
įkrovos būsenos
