WIERTARKA UDAROWA
PL
IMPACT DRILL
GB
BOHRHAMMER
DE
ДРЕЛЬ УДАРНАЯ
RU
ДРИЛЬ УДАРНИЙ
UA
ÜTVEFÚRÓ
HU
PERFORATOR DE LOVIT
RO
PŘÍKLEPOVÁ VRTAČKA
CZ
PRÍKLEPOVÁ VŔTAČKA
SK
UDARNI VRTALNIK
SL
GRĘŽTUVAS SU KALIMU
LT
SITIENA URBJMAŠĪNA
LV
LÖÖKDRELL
EE
БОРМАШИНА УДАРНА
BG
UDARNA BUŠILICA
HR
UDARNA BUSILICA
SR
ΚΡΟΥΣΤΙΚΟ ΔΡΆΠΆΝΟ
GR
TALADRO DE IMPACTO
ES
TRAPANO TRAFORATORE
IT
SLAGBOORMACHINE
NL
* Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu.
Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.
58G722
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GRAPHITE 58G722
Inhaltszusammenfassung für GRAPHITE 58G722

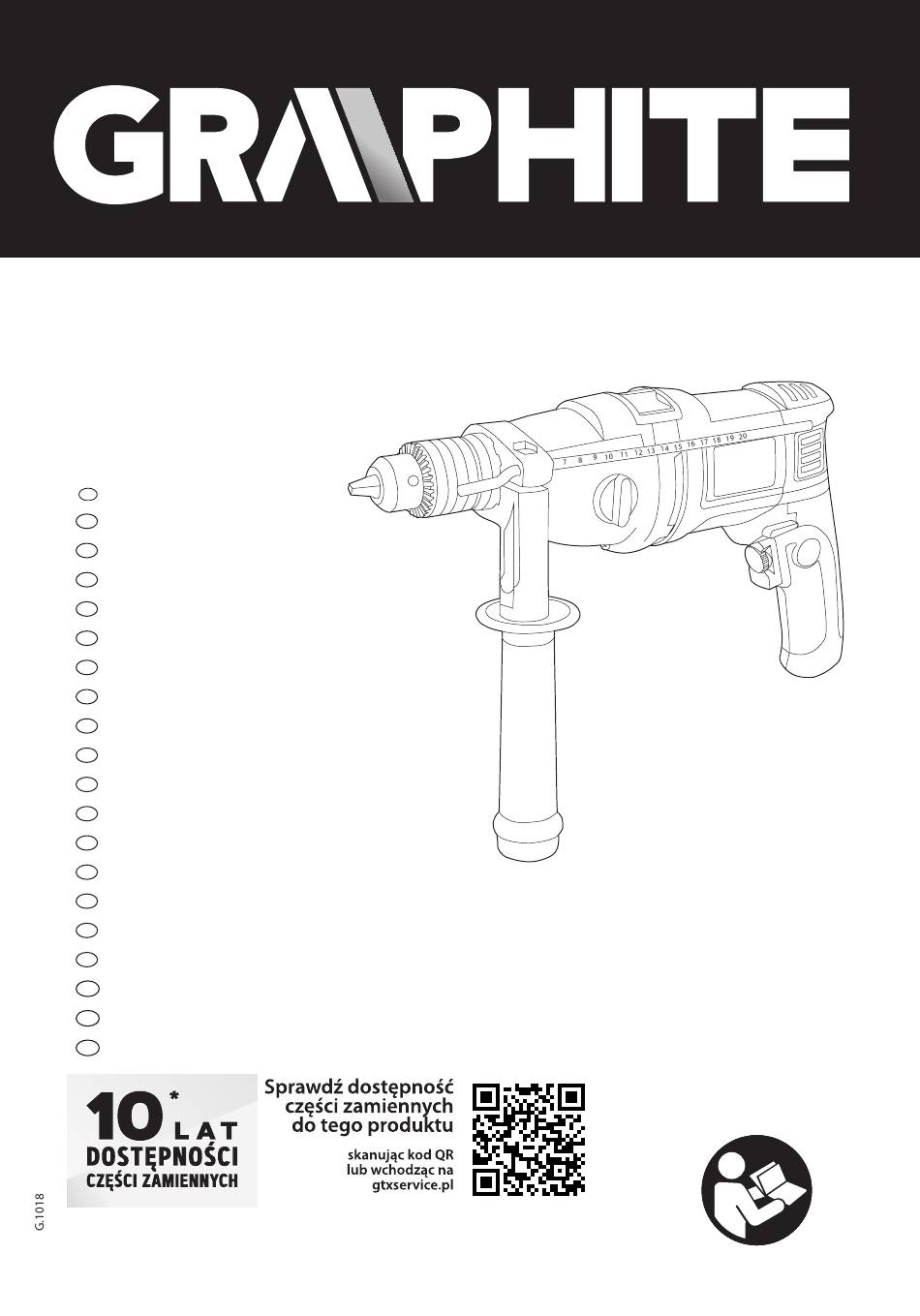

- Seite 1 БОРМАШИНА УДАРНА UDARNA BUŠILICA UDARNA BUSILICA ΚΡΟΥΣΤΙΚΟ ΔΡΆΠΆΝΟ TALADRO DE IMPACTO TRAPANO TRAFORATORE SLAGBOORMACHINE 58G722 * Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu. Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.
