УВАГА: Пристрій призначений для роботи в приміщенні.
Незважаючи
на
безпечну
заходів безпеки та додаткових захисних заходів, завжди
існує ризик залишкової травми під час експлуатації. Літій-
іонні акумулятори можуть протікати, загорятися або
вибухати, якщо їх нагріти до високої температури або
короткого замикання. Не зберігайте їх в автомобілі в
спекотні та сонячні дні. Не відкривайте акумуляторну
батарею. Літій-іонні акумулятори містять електронні
пристрої безпеки, пошкодження яких може призвести до
загоряння
або
вибуху

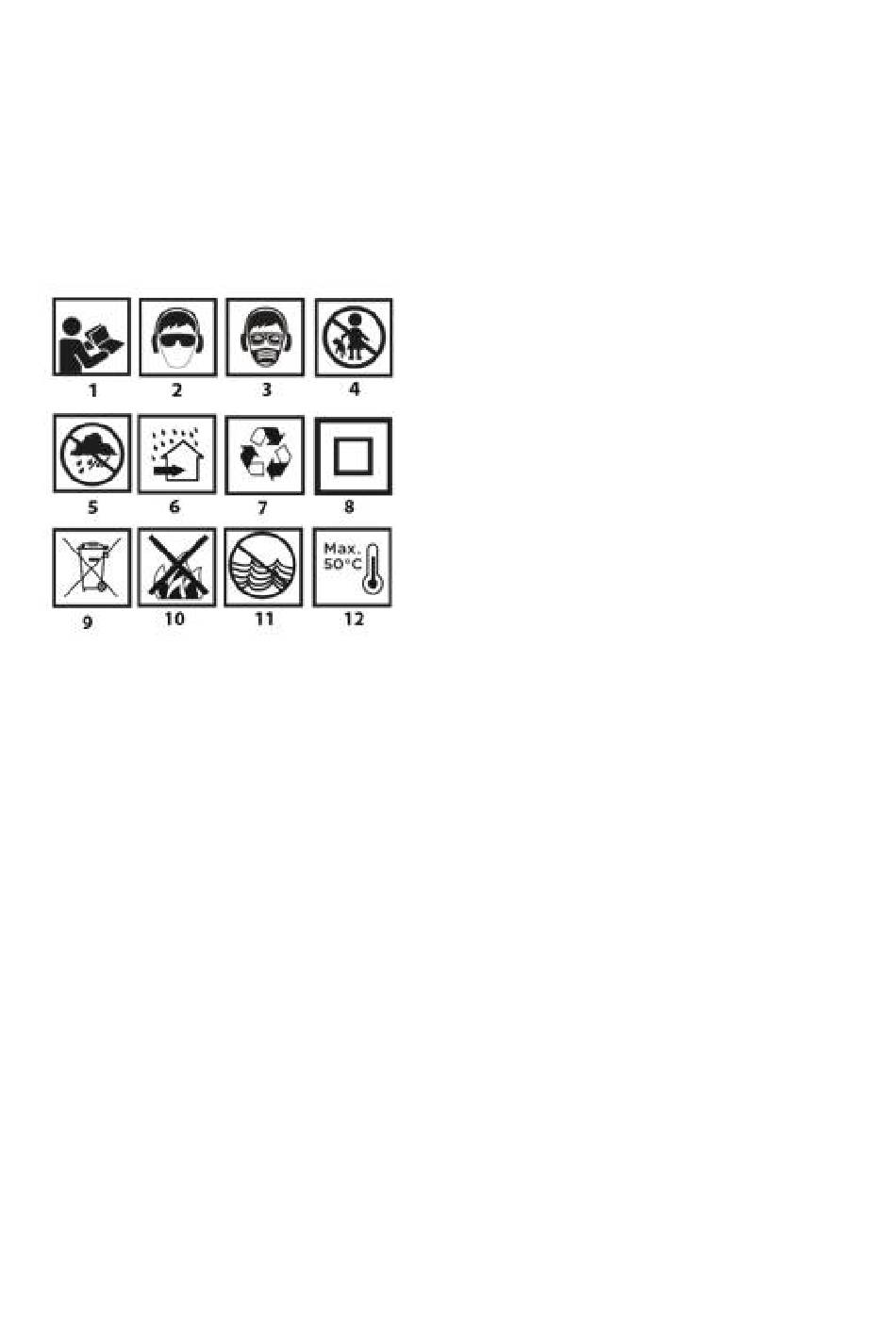

використаних піктограм
1.
прочитайте
інструкцію
попереджень і правил техніки безпеки, що містяться в ній.
2. носіть захисні окуляри та навушники.
3. працювати в захисній масці.
4. не підпускайте дітей до приладу.
5. Захищати від дощу.
6. використовувати в закритих приміщеннях, захищених від
води та вологи.
7. переробка.
8. Другий клас захисту.
9. вибіркова колекція.
10. Не кидайте комірки у вогонь.
11. Небезпечний для водного середовища.
12. Не допускайте нагрівання понад 50°C.
КОНСТРУКЦІЯ ТА ПРИЗНАЧЕННЯ
Перфоратор - це ручний електроінструмент, що працює
від
акумулятора. Пристрій приводиться
допомогою комутаторного двигуна постійного струму.
Дриль-шуруповерт
можна
безударному
або
ударному
призначений для свердління отворів у дереві, металі,
пластику та кераміці в безударному режимі, а також в
бетоні, камені, цеглі тощо в ударному режимі. Області
його використання - виконання ремонтно-будівельних
робіт, столярні роботи і будь-які роботи в сфері
незалежної аматорської діяльності (DIY).
Не
використовуйте
призначенням.
ОПИС ГРАФІЧНИХ СТОРІНОК
Нумерація, наведена нижче, відноситься до компонентів
пристрою, показаних на графічних сторінках цього посібника.
1. Рукоятка SDS-Plus
2. затискна втулка
3 Перемикач напрямку обертання
4. Перемикач
конструкцію,
застосування
акумулятора.
Пояснення
з
експлуатації,
дотримуйтесь
в дію
використовувати
режимі.
Перфоратор
електроінструмент
не
5 Перемикач режиму роботи
6. освітлення
7. акумуляторна батарея (не входить до комплекту)
8 Кнопка кріплення акумулятора
9. світлодіоди
10.зарядний пристрій (не входить до комплекту)
11.Кнопка
12.Індикація стану заряду акумулятора (світлодіоди).
* Між малюнком і виробом можуть бути відмінності.
ВИЙМАННЯ / ВСТАНОВЛЕННЯ АКУМУЛЯТОРА
• Встановіть перемикач напрямку обертання (3) в середнє
положення.
• Натисніть кнопку фіксації батареї (8) і висуньте батарею (7)
(рис. A).
• Вставте заряджену батарею (7) в тримач у ручці, доки не
почуєте звукове клацання кнопки фіксації батареї.
(8).
ЗАРЯДЖАННЯ АКУМУЛЯТОРА
Зарядку акумулятора слід проводити в умовах, коли
температура навколишнього середовища становить 4
0
40
C. Новий акумулятор або акумулятор, який не
використовувався протягом тривалого періоду часу,
досягне повної ємності приблизно після 3-5 циклів
заряджання та розряджання.
• Вийміть батарею (7) з пристрою (рис. A).
• Підключіть зарядний пристрій до розетки (230 В змінного
струму).
• Вставте акумуляторну батарею (7) в зарядний пристрій (10)
(рис.
B).
правильно встановлена (вставлена до упору).
Коли зарядний пристрій підключено до розетки (230 В
змінного струму), на зарядному пристрої загоряється зелений
світлодіод (9), що вказує на наявність напруги.
Коли акумуляторну батарею (7) помістити в зарядний
пристрій (10), загориться червоний світлодіод (9) на
зарядному пристрої, вказуючи на те, що батарея
заряджається.
Одночасно з цим, зелені світлодіоди (12) стану заряду
акумулятора пульсуюче світяться різними візерунками
(див. опис нижче).
• Імпульсне загоряння всіх світлодіодів - вказує на розряд
батареї та необхідність підзарядки.
• Пульсуюче світіння 2 світлодіодів - вказує на частковий
розряд.
• Пульсуючий 1 світлодіод - вказує на високий рівень заряду
батареї.
Коли акумулятор заряджається, світлодіод (9) на зарядному
за
пристрої світиться зеленим кольором, а всі індикатори стану
заряду акумулятора (12) світяться безперервно. Через
в
певний час (приблизно 15 секунд) індикатори стану заряду
акумулятора (12) згаснуть.
Акумулятор
Перевищення цього часу може призвести до пошкодження
елементів акумулятора. Зарядний пристрій не вимкнеться
автоматично, коли акумулятор буде повністю заряджений.
Зелений світлодіодний індикатор на зарядному пристрої
продовжуватиме
за
акумулятора вимкнеться через певний проміжок часу.
Перед тим, як виймати акумулятор із зарядного пристрою,
відключіть живлення. Уникайте послідовних коротких
зарядок. Не заряджайте акумулятор після нетривалого
використання. Значне скорочення часу між необхідними
перезаряджаннями вказує на те, що акумулятор зношений
і його слід замінити.
Акумулятори сильно нагріваються під час заряджання. Не
починайте роботу одразу після заряджання - зачекайте,
30
індикатора
стану
заряду
Переконайтеся,
що
акумуляторна
не
слід
заряджати
світитися.
Індикатор
акумулятора
12.
0
C -
батарея
більше
8
годин.
стану
заряду
