pen permanent erlaubt, die Zirkulationspumpe läuft jedoch nur, wenn sie freigegeben
ist!

17.3.5 Durchflussschalter

Der Kaltwasserrücklauf in den Wärmetauscher kann mit einem Durchflussschalter aus-
gerüstet werden. Der RVD230 hat dazu den digitalen Eingang H5, welcher auf der Be-
dienzeile 55 konfiguriert wird.
Mit dem Durchflussschalter kann die Regelgüte der Wärmetauscher-Regelung verbes-
sert werden. Das Vorhandensein eines Durchflusses zeigt der Regelung einen voraus-
sichtlichen Wärmebedarf an. Beim Wegfallen des Durchflusses kann verhindert wer-
den, dass an der Zapfstelle zu heisses Wasser abgegeben wird.
Der Einsatz eines Durchflussschalters ist vorwiegend bei kleineren Anlagen (Einfamili-
enhaus usw.) vorteilhaft.
Eine Fehlerüberwachung kann nicht gemacht werden, da Kurzschluss und Unterbruch
erlaubte Zustände sind.
Vom Durchflussschalter abhängige Funktionen sind die einstellbare Lastgrenze (siehe
Abschnitt 19.7) und die Kindersicherung (siehe Abschnitt 19.7.3)
17.3.6 Ausregeln der Wärmeverluste
Generell wird die Brauchwassertemperatur immer ausgeregelt, wenn eine Zapfung
stattfindet.
Zusätzlich ist beim Einsatz eines Durchflussschalters und einer Zirkulationspumpe kon-
figurierbar, ob die Regelung auch ausserhalb von Zapfungen aktiv ist, d.h. ob die durch
Abstrahlung, Zirkulation, usw. entstehenden Wärmeverluste auszuregeln sind.
Die Konfiguration wird auf Bedienzeile 54 vorgenommen.
Ist ein Durchflussschalter vorhanden, wird das Primärventil bei Zapfungsbeginn vorü-
bergehend mit einem Öffnungssignal angesteuert und bei Zapfungsende mit einem
Schliesssignal.
Damit keine Überhitzung entsteht sowie eine schnelle Reaktion gewährleistet ist, muss
bei den Konfigurationen ohne Durchflussschalter ein Tauchfühler QAE21.93 verwendet
werden, da dieser in den Wärmetauscher hineinragt.

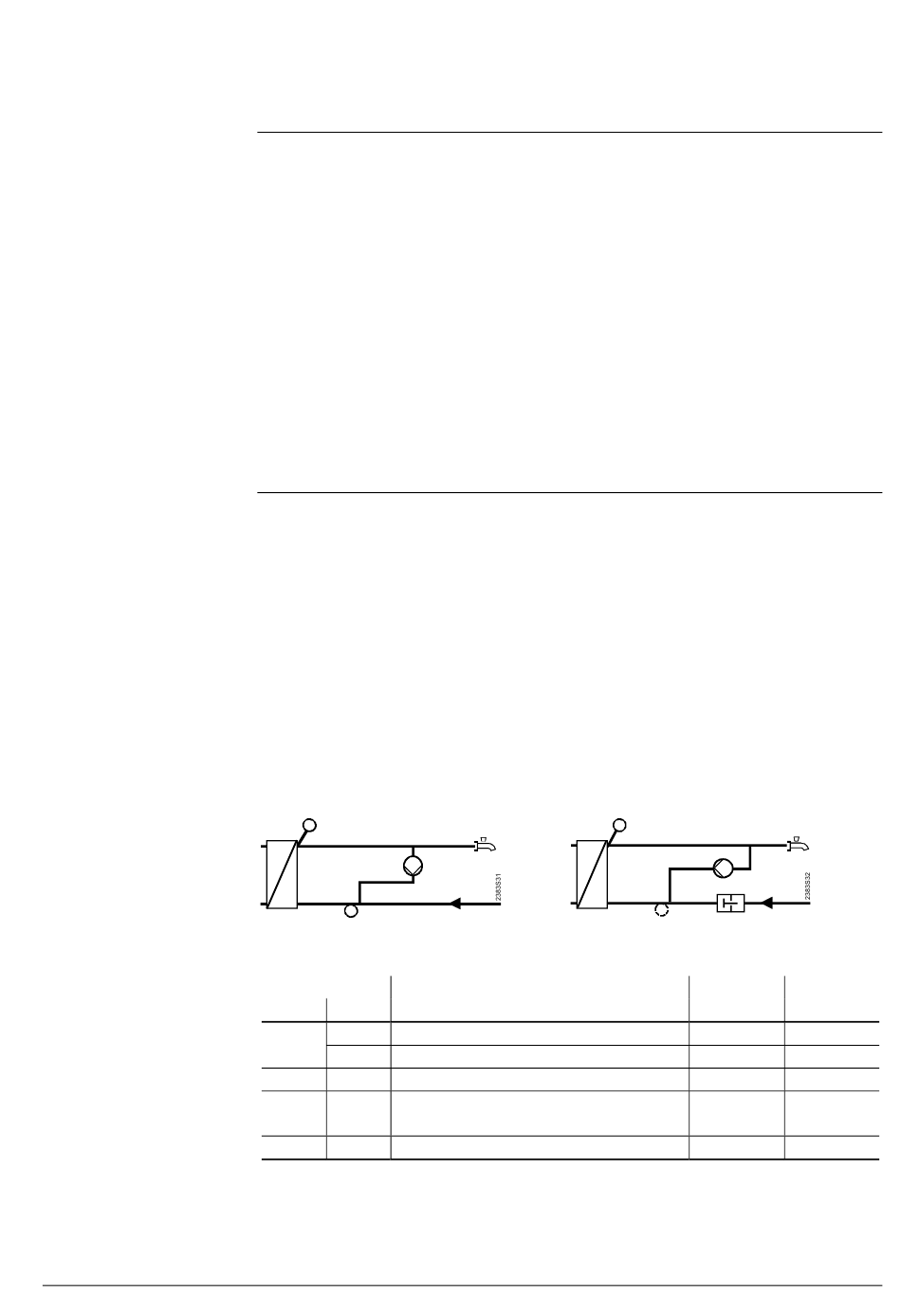

B32
Anlage ohne Durchflussschalter
Bedienzeile Funktion; Ausgleich der Wärmeverluste
55 54
0 Vollständiger Ausgleich
≠ 4
1, 2, 3 Vollständiger Ausgleich
4 0, 1 Kein Ausgleich
4 2 Teilweiser Ausgleich, Absenkung bis
max. 20 % zulässig
4 3 Vollständiger Ausgleich
Erläuterungen zu den Einstellungen auf Bedienzeile 54:
Basisdokumentation RVD230
17 Brauchwasserbereitung
B32
Anlage mit Durchflussschalter
Durchfluss-
schalter
nein
nein
ja
ja
ja
Zirkulations-
pumpe
nein
ja
nein
ja
ja
