12.9.6 Schnellabsenkung

Bei Wechsel von Normaltemperatur auf ein tieferes Temperaturniveau (REDUZIERT,
Ferien/Frost) wird die Heizung abgeschaltet. Sie bleibt es, bis der Sollwert für das tiefe-
re Temperaturniveau erreicht worden ist.
• Mit einem Raumtemperaturfühler wird der tatsächliche Istwert der Raumtemperatur
berücksichtigt.
• Ohne Raumtemperaturfühler wird der Istwert durch das Raummodell nachgebildet.
Die Dauer der Schnellabsenkung wird dann nach folgender Gleichung bestimmt:
T
t = 3 × k × (– ln
t
T
ln Natürlicher Logarithmus
k Gebäudezeitkonstante [h]
t
t Dauer der Schnellabsenkung [h]
T Gemischte Aussentemperatur
AM
T Sollwert für NORMALE Raumtemperatur
Rw
T Sollwert für REDUZIERTE Raumtemperatur
Rw

12.9.7 Einschaltoptimierung

Während der Nichtnutzungszeit regelt der RVD230 die Heizung auf den Sollwert für
REDUZIERT Heizen. Gegen Ende der Nichtnutzungszeit schaltet die Optimierung die
Regelung auf den Sollwert für NORMAL Heizen. Die Umschaltzeit wird durch die Opti-
mierung so berechnet, dass die Raumtemperatur beim Beginn der Nutzungszeit den
Sollwert für NORMAL Heizen erreicht.
Bei der Nachbildung der Raumtemperatur durch das Raummodell – also ohne Raum-
temperaturfühler – wird die Vorverlegungszeit wie folgt berechnet:
t = ( T - T ) × 3 × k
Rw RM
k Gebäudezeitkonstante [h]
t
t Vorverlegungszeit [min ]
T Sollwert für NORMALE Raumtemperatur
Rw
T Raummodelltemperatur
RM
Die Einschaltoptimierung mit Raummodell erfolgt nur dann, wenn vorgängig eine
Schnellabsenkung durchgeführt wurde.
Durch die Eingabe von 0 Std. als maximale Aufheizdauer kann die Einschaltoptimie-
rung deaktiviert werden.

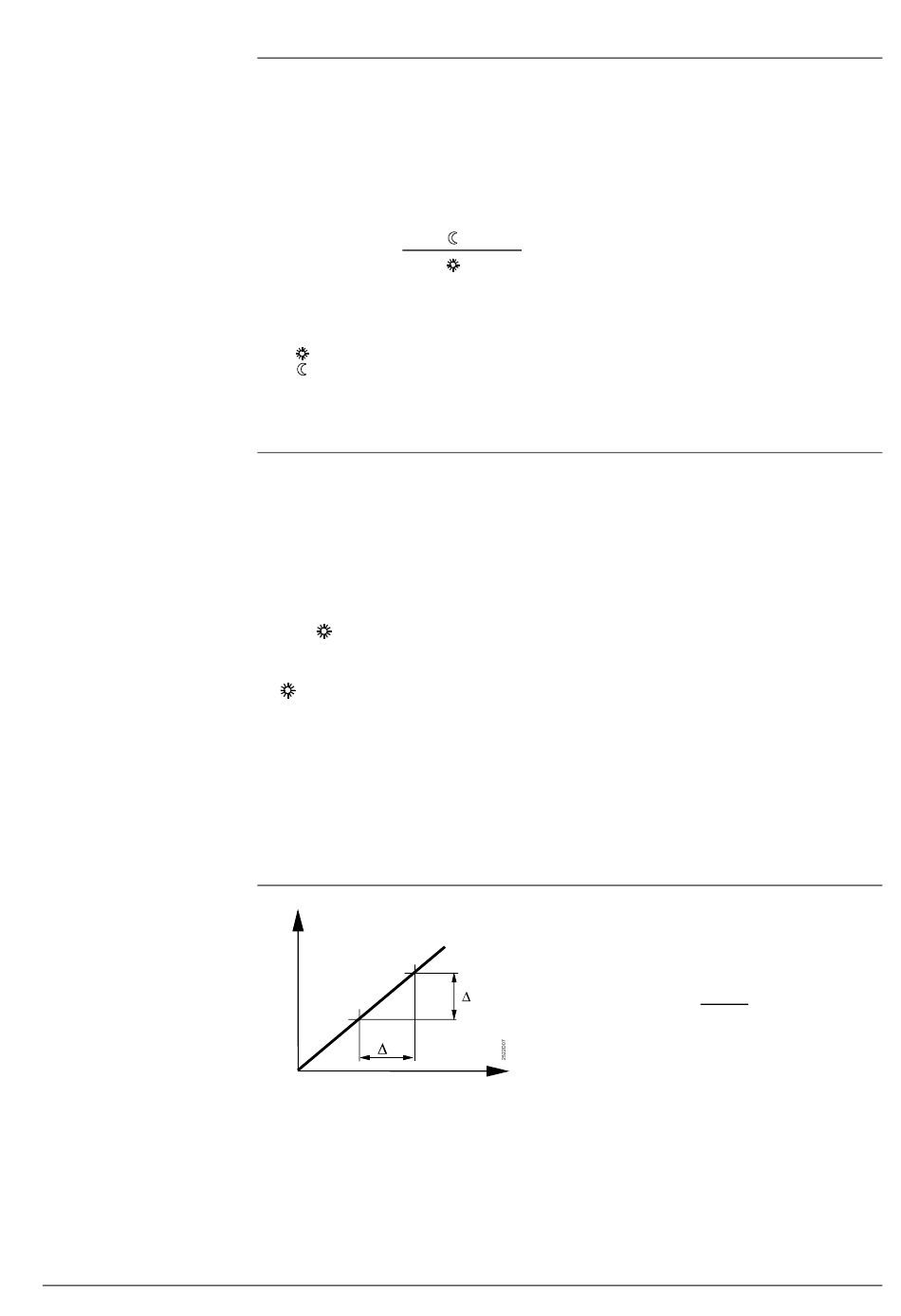

12.9.8 Vorlauftemperaturanstieg-Maximalbegrenzung

T
Vw
t
t Zeit
∆t
Zeiteinheit
T Vorlauftemperatursollwert
Vw
∆T
Sollwertanstieg pro Zeiteinheit
Vw
Der Anstieg des Vorlauftemperatursollwertes kann maximalbegrenzt werden („Aufheiz-
bremse"). Der Vorlauftemperatursollwert kann dann im Maximum nur noch um die ein-
gestellte Temperatur pro Zeiteinheit (°C pro Stunde) zunehmen. Diese Funktion:
Basisdokumentation RVD230
12 Funktionsblock Raumheizung
- T
Rw AM
)
- T
Rw AM
t
T
Vw Maximaler Anstieg =
t
∆T
Vw
∆t
