Auswirkung der Raumsollwertänderung auf den Vorlaufsollwert
∆w
Raumsollwertänderung
R
s Heizkennlinien-Steilheit
∆w
Änderung des Vorlaufsollwertes
VT
Die Berechnung der Vorlaufsollwertänderung ∆w
chung:
∆w = ∆w
× ( s × 0,1 + 1 )
VT R
12.3

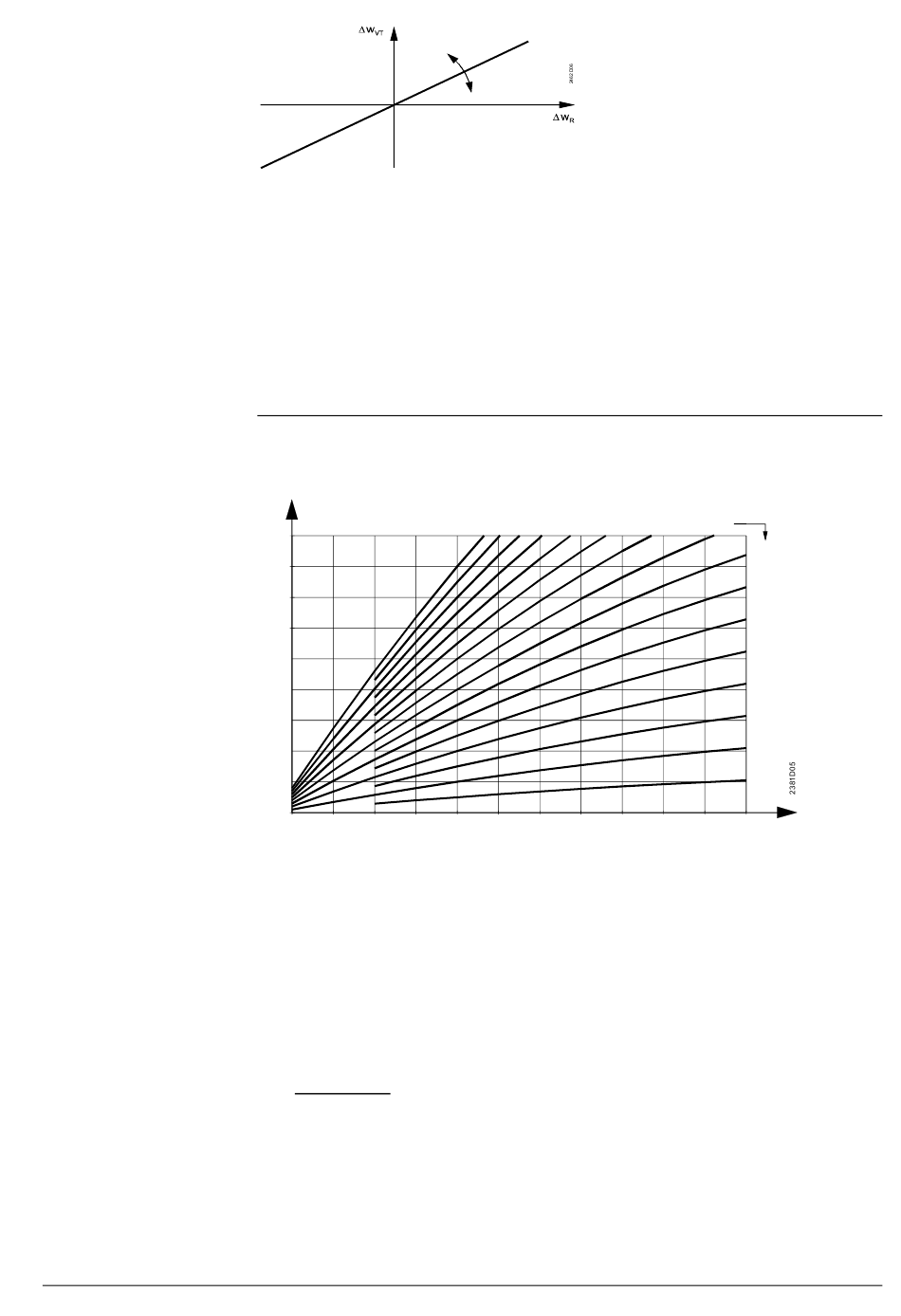

Heizkennlinie

Bei den witterungsgeführten Regelungen der Vorlauftemperatur (mit/ohne Raumein-
fluss) stellt die Heizkennlinie die Zuordnung des Vorlauftemperatursollwertes zur Aus-
sentemperatur sicher. Ihre Steilheit wird auf der Bedienzeile 5 eingestellt.
T
V
110
100
90
80
70
60
50
40
30
20
20 15 10 5
Heizkennlinien
s Steilheit
T Gemischte Aussentemperatur
AM
T Vorlauftemperatur
V
Die Heizkennlinie hat einen festen Drehpunkt bei 22 °C Aussentemperatur und 20 °C
Vorlauftemperatur. Um diesen Punkt kann die Heizkennlinie im Bereich von 2,5...40 in
Stufen von 0,5 eingestellt werden.
Die jeder Heizkennlinie entsprechende Ersatzgerade geht durch den Drehpunkt und
schneidet „ihre" Heizkennlinie bei 0 °C Aussentemperatur. Ihre Steilheit wird am Regler
eingestellt und errechnet sich mit
10 × ∆T
V
s =
∆T
AM
Die Zuhilfenahme einer Ersatzgeraden ist notwendig, weil die Heizkennlinie leicht ge-
krümmt ist. Dies ist erforderlich, um die nichtlinearen Abstrahleigenschaften der ver-
schiedenen Heizkörpertypen zu kompensieren.
Die Grundeinstellung erfolgt gemäss Projektierung oder nach lokaler Praxis.
Die Heizkennlinie gilt für einen Raumtemperatursollwert von 20 °C.
Basisdokumentation RVD230
12 Funktionsblock Raumheizung
S
s 40 35 32,5 30 27,5
=
0 -5 -10 -15
erfolgt nach der folgenden Glei-
VT
25 22,5
20
17,5
15
12,5
10
7,5
5
2,5
-20 -25 -30 -35
T
AM
45/130
