Maximale Vorlauftemperatur - Siemens Rvd230 Bedienungsanleitung

Maximale Vorlauf-
temperatur
Leistungsfaktor
Siemens Building Technologies
HVAC Products
T
V
100
90
80
70
60
T
HKm
50
40
30
20
10
0
20 15
A Betriebspunkt A (Erreichen der Maximaldrehzahl)
B Betriebspunkt B (theoretische Heizleistung)
C Betriebspunkt C (tatsächliche Heizleistung)
n Maximaldrehzahl
max
n Reduzierte Drehzahl
red
Bemerkungen zum Beispiel in der Graphik:
• Die Heizungsanlage ist so ausgelegt, dass sie bei –10°C ihre Leistungsgrenze er-
reicht (keiner Reserve mehr für Aufheizvorgänge). Bei dieser Temperatur sind sowohl
die Pumpendrehzahl als auch die Vorlauftemperatur auf ihren Maximalwerten.
• Bei dieser Auslegung ist zu erwarten, dass eine Aussentemperatur von –5° nur selten
unterschritten wird. Die Pumpendrehzahl wird aber auch bei Aufheizvorgängen über
den Minimalwert angehoben werden, wenn die Aussentemperatur höher als –5°C ist.
Dies Reduktion der Pumpendrehzahl bewirkt:
• einen reduzierten Pumpenenergieverbrauch
• eine erhöhte Spreizung zwischen Heizungsvor- und Rücklauftemperatur
• eine tiefere Rücklauftemperatur
Die Regelung des Heizkreises erfolgt auf Grund des Heizkreisvorlauffühlers.
Mit der Einstellung der maximalen Vorlauftemperatur (Bedienzeile 95) wird einerseits
der maximale Vorlauftemperatur-Sollwert definiert. Andererseits wird gleichzeitig der
Bereich definiert, ab welcher Vorlauftemperatur die Drehzahl der Pumpe erhöht werden
soll.
Die maximale Vorlauftemperatur soll immer so hoch gewählt werden wie es vom Heiz-
system aus zugelassen ist. Je höher sie eingestellt ist, desto länger bleibt die Pumpen-
drehzahl auf der Minimaldrehzahl. Ausserdem wird dann auch die Maximalleistung des
Heizkreises nicht unnötig eingeschränkt.

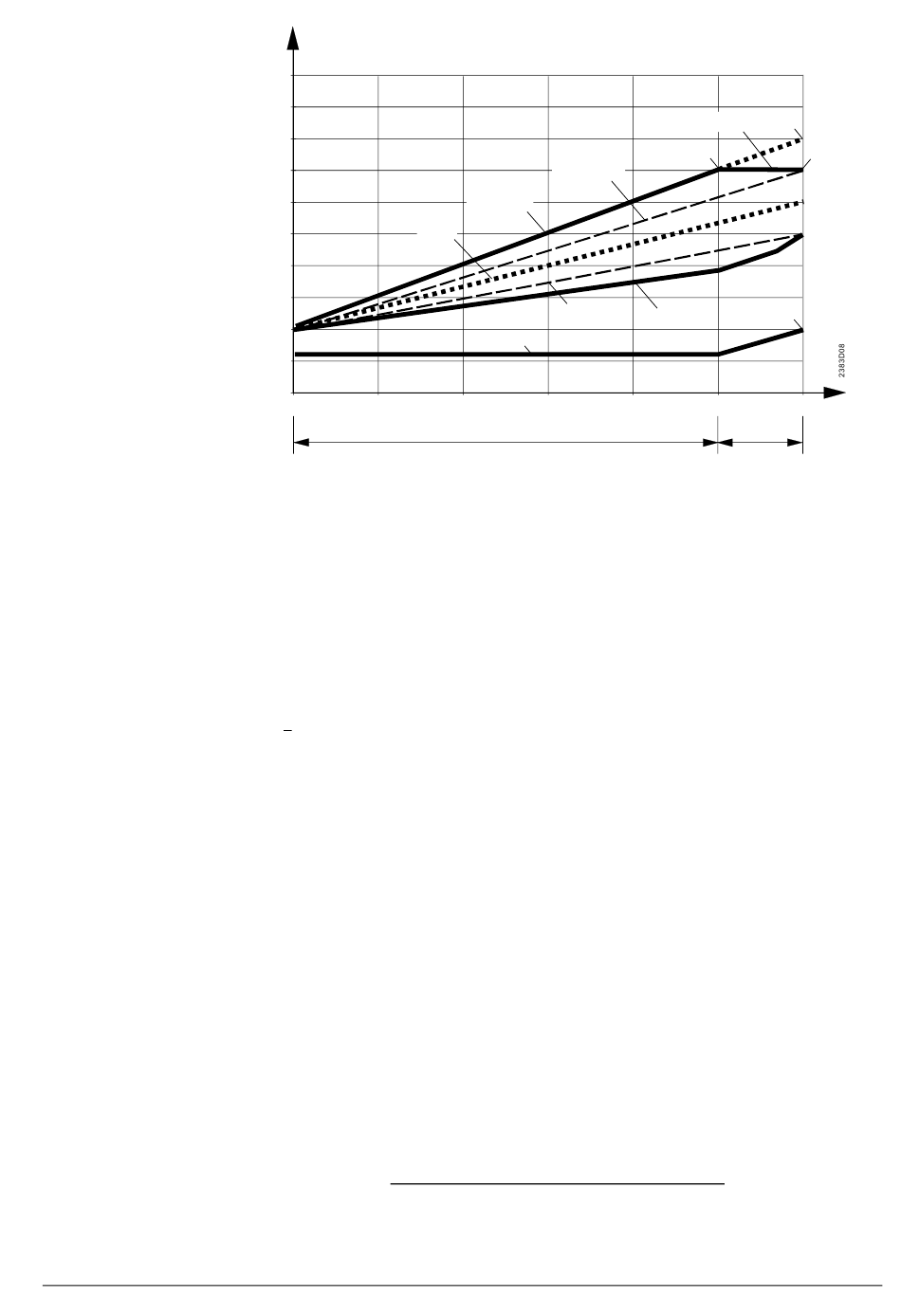

Die Graphik zeigt, dass bei Aussentemperaturen unterhalb von Betriebspunkt C die
Pumpendrehzahl von der Minimaldrehzahl auf die Maximaldrehzahl angehoben wird. Um
festzulegen, wie schnell die Drehzahl angehoben werden soll, ist der Leistungsfaktor der
Heizkörper einzustellen. Darunter wird das Verhältnis zwischen der Heizkörperleistung
bei minimaler Pumpendrehzahl und jener bei maximaler Drehzahl verstanden:
Heizkörperleistung bei minimaler Drehzahl
Leistungsfaktor =
Heizkörperleistung bei maximaler Drehzahl
Basisdokumentation RVD230
11 Funktionsblock Anlagekonfiguration
T für n
V max
T für n
V red
T für n
RL max
n
red
10 5
Bereich 1
T
HKm
T
RL
T
V
T
Vmax
B
T = 70 °C
Vmax
C
n
T für n
max
RL red
0 -5 -10
Bereich 2
Mittlere Heizkörpertemperatur
Rücklauftemperatur
Vorlauftemperatur
Vorlauftemperatur-Maximalgrenzwert
A
T
AM
41/130
CE1P2383de
14.04.2004
