Lässt sich mit der Grundeinstellung kein befriedigender Betrieb erreichen, so besteht
die Möglichkeit, auf der Bedienzeile 71 manuell eine permanente Parallelverschiebung
der Heizkennlinie einzugeben.
12.4

Sollwertbildung

Die Bildung des Sollwertes erfolgt generell bedarfsabhängig. Er wird aus dem Wärme-
bedarf des Heizkreises, des Brauchwasserkreises und – wenn der RVD230 auch die
Vorregelung übernimmt – des externen Wärmebedarfs gebildet.
Der Wärmebedarf des Heizkreises wird entweder durch Witterungsführung, durch Wit-
terungsführung mit Raumeinfluss oder durch Raumführung ermittelt.

12.4.1 Anzeige des Sollwertes

Der durch den Regler aus den verschiedenen Einflussgrössen gebildete effektive Soll-
wert kann auf der Bedienzeile 27 abgefragt werden, indem die Einstelltaste
gedrückt gehalten wird.
12.4.2 Sollwert der witterungsgeführten Regelung
Die Sollwertbildung erfolgt via Heizkennlinie anhand der Aussentemperatur. Verwendet
wird die gemischte Aussentemperatur.
T
Rw
/ /

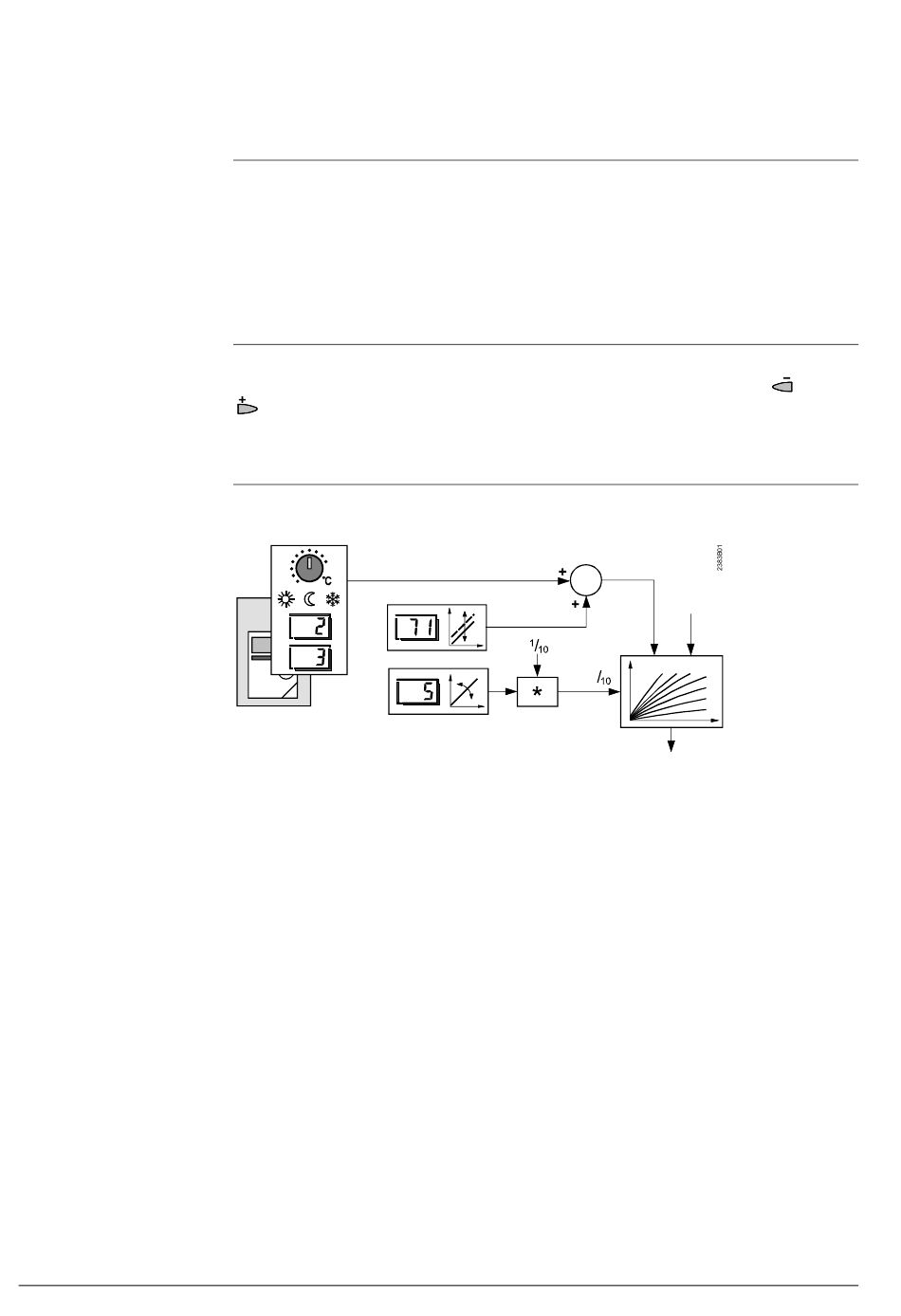

Sollwertbildung bei witterungsgeführter Regelung ohne Raumgerät
* Multiplikator
H Heizkennlinie
s Heizkennliniensteilheit
T Gemischte Aussentemperatur
AM
T Raumtemperatursollwert
Rw
T Vorlauftemperatursollwert
Vw
Bedienzeile 5 Einstellung Heizkennliniensteilheit
Bedienzeile 71 Einstellung Heizkennlinien-Parallelverschiebung
