Taster, Sicherheitseingänge
TA
DIP4 = ON/OFF: Öffnungs-/Impulstaster
Klemme 15/14(19)
TC
Schließtaster
Klemme 16/14(19)
TB
Sicherheitseingang: Stopptaster
Klemme 17/14(19)
Brücken falls kein Anschluss erfolgt !
(siehe Klemmenbelegung S. 5)
CSP
Sicherheitseingang: Kontaktleiste
Auswertgerät an Klemme 18/14(19)
Brücken falls kein Anschluss erfolgt !
(siehe Klemmenbelegung S. 5)
FTC
Sicherheitseingang: Lichtschranke
Klemme 20/14(19)
Brücken falls kein Anschluss erfolgt !
(siehe Klemmenbelegung S. 5)
LED-Anzeige der Sicherheitseingänge:
TB
Stopptaster
FTC
Lichtschranke
CSP
Kontaktleiste
Wichtig
• Die LED-Anzeigen der Sicherheitseingänge leuch-
ten im Normalbetrieb und erlöschen bei Auslösen
des betreffenden Sicherheitseingangs

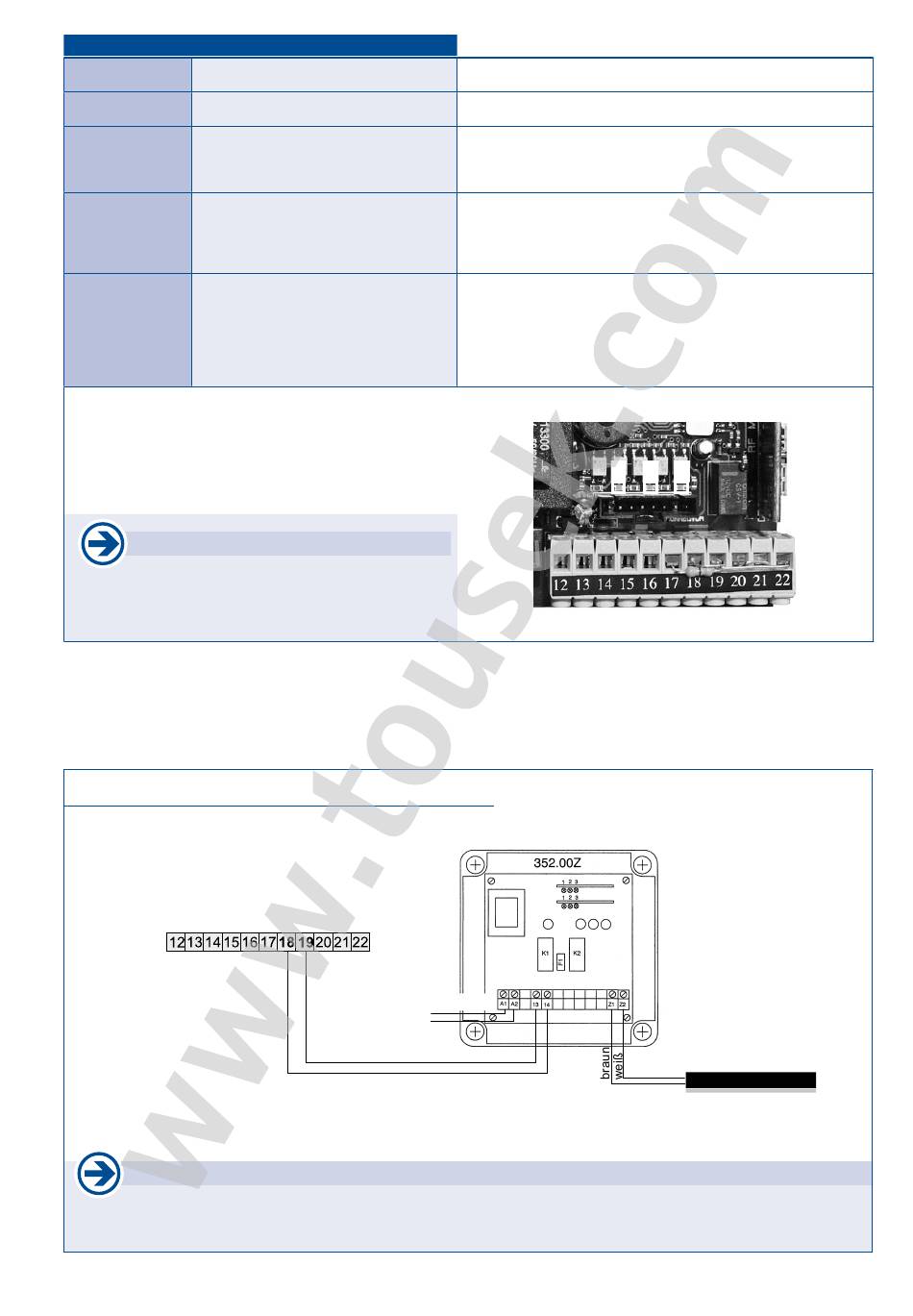

Kontaktleiste - Anschlussbeispiel
Kontaktleiste DUO 352.00Z als Sicherheitseinrichtung
• Zum Anschluss einer Sicherheitskontaktleiste ist ein zusätzliches Schaltgerät erforderlich. Dieses wird mit seinem
Schaltkontakt an den Klemmen 18/19 der Steuerung angeschlossen.
Als Öffnungs-/Impulstaster können Druck- oder Schlüsseltaster mit
potentialfreiem Schließkontakt verwendet werden.
Als Schließtaster können Druck- oder Schlüsseltaster mit potential-
freiem Schließkontakt verwendet werden.
Als Stopptaster können Druck- oder Schlüsseltaster mit potential-
freiem Öffnerkontakt verwendet werden.
Wird der Stopptaster gedrückt, so erfolgt ein Stopp jeder Motorbewe-
gung.
mit potentialfreiem Öffnerkontakt.
Wird die Kontaktleiste während des Schließens ausgelöst, so erfolgt
eine Bewegungsumkehr für die Dauer der eingestellten Laufzeit - im
Totmannbetrieb erfolgt eine Bewegungsumkehr für 2 Sekunden.
Ein Auslösen während der Öffnungsbewegung hat keinen Einfluss.
mit potentialfreiem Öffnerkontakt.
Wird die Lichtschranke während des Schließens ausgelöst, so erfolgt
eine Bewegungsumkehr für die Dauer der eingestellten Laufzeit - im
Totmannbetrieb erfolgt eine Bewegungsumkehr für 2 Sekunden.
Ein Auslösen während der Öffnungsbewegung hat keinen Einfluss.
Pauszeitverkürzung im Automatikbetrieb wählbar -
siehe Betriebsarten S. 6
230V a.c.
Wichtig
7
80601101_PRP433 / 16. 10. 2006
TB
FTC
CSP
z.B.
Schaltgerät DUO 352.00Z
(siehe auch
entsprechende Anleitung)
Sicherheitskontaktleiste
