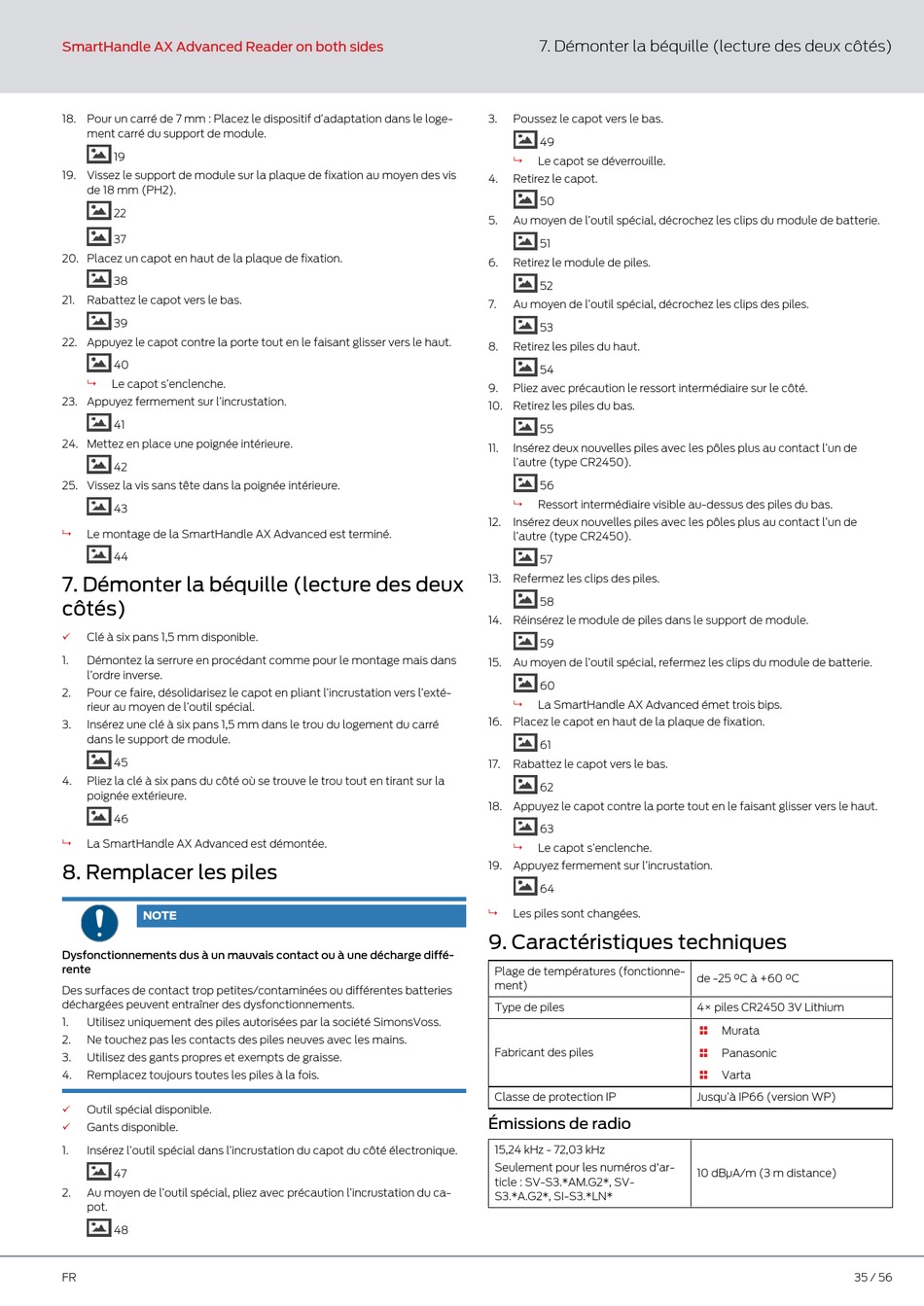

SmartHandle AX Advanced Reader on both sides
18. Pour un carré de 7 mm : Placez le dispositif d'adaptation dans le loge-
ment carré du support de module.
19
19. Vissez le support de module sur la plaque de fixation au moyen des vis
de 18 mm (PH2).
22
37
20. Placez un capot en haut de la plaque de fixation.
38
21. Rabattez le capot vers le bas.
39
22. Appuyez le capot contre la porte tout en le faisant glisser vers le haut.
40
9 Le capot s'enclenche.
23. Appuyez fermement sur l'incrustation.
41
24. Mettez en place une poignée intérieure.
42
25. Vissez la vis sans tête dans la poignée intérieure.
43
9 Le montage de la SmartHandle AX Advanced est terminé.
44
7. Démonter la béquille (lecture des deux
côtés)
ü Clé à six pans 1,5 mm disponible.
1. Démontez la serrure en procédant comme pour le montage mais dans
l'ordre inverse.
2. Pour ce faire, désolidarisez le capot en pliant l'incrustation vers l'exté-
rieur au moyen de l'outil spécial.
3. Insérez une clé à six pans 1,5 mm dans le trou du logement du carré
dans le support de module.
45
4. Pliez la clé à six pans du côté où se trouve le trou tout en tirant sur la
poignée extérieure.
46
9 La SmartHandle AX Advanced est démontée.
8. Remplacer les piles
NOTE
Dysfonctionnements dus à un mauvais contact ou à une décharge diffé-
rente
Des surfaces de contact trop petites/contaminées ou différentes batteries
déchargées peuvent entraîner des dysfonctionnements.
1. Utilisez uniquement des piles autorisées par la société SimonsVoss.
2. Ne touchez pas les contacts des piles neuves avec les mains.
3. Utilisez des gants propres et exempts de graisse.
4. Remplacez toujours toutes les piles à la fois.
ü Outil spécial disponible.
ü Gants disponible.
1. Insérez l'outil spécial dans l'incrustation du capot du côté électronique.
47
2. Au moyen de l'outil spécial, pliez avec précaution l'incrustation du ca-
pot.
48
FR
7. Démonter la béquille (lecture des deux côtés)
3. Poussez le capot vers le bas.
49
Le capot se déverrouille.
9
4. Retirez le capot.
50
5. Au moyen de l'outil spécial, décrochez les clips du module de batterie.
51
6. Retirez le module de piles.
52
7. Au moyen de l'outil spécial, décrochez les clips des piles.
53
8. Retirez les piles du haut.
54
9. Pliez avec précaution le ressort intermédiaire sur le côté.
10. Retirez les piles du bas.
55
11. Insérez deux nouvelles piles avec les pôles plus au contact l'un de
l'autre (type CR2450).
56
9 Ressort intermédiaire visible au-dessus des piles du bas.
12. Insérez deux nouvelles piles avec les pôles plus au contact l'un de
l'autre (type CR2450).
57
13. Refermez les clips des piles.
58
14. Réinsérez le module de piles dans le support de module.
59
15. Au moyen de l'outil spécial, refermez les clips du module de batterie.
60
9 La SmartHandle AX Advanced émet trois bips.
16. Placez le capot en haut de la plaque de fixation.
61
17. Rabattez le capot vers le bas.
62
18. Appuyez le capot contre la porte tout en le faisant glisser vers le haut.
63
Le capot s'enclenche.
9
19. Appuyez fermement sur l'incrustation.
64
9 Les piles sont changées.
9. Caractéristiques techniques
Plage de températures (fonctionne-
ment)
Type de piles
Fabricant des piles
Classe de protection IP
Émissions de radio
15,24 kHz - 72,03 kHz
Seulement pour les numéros d'ar-
ticle : SV-S3.*AM.G2*, SV-
S3.*A.G2*, SI-S3.*LN*
de -25 °C à +60 °C
4× piles CR2450 3V Lithium
Murata

Panasonic

Varta

Jusqu'à IP66 (version WP)
10 dBµA/m (3 m distance)
