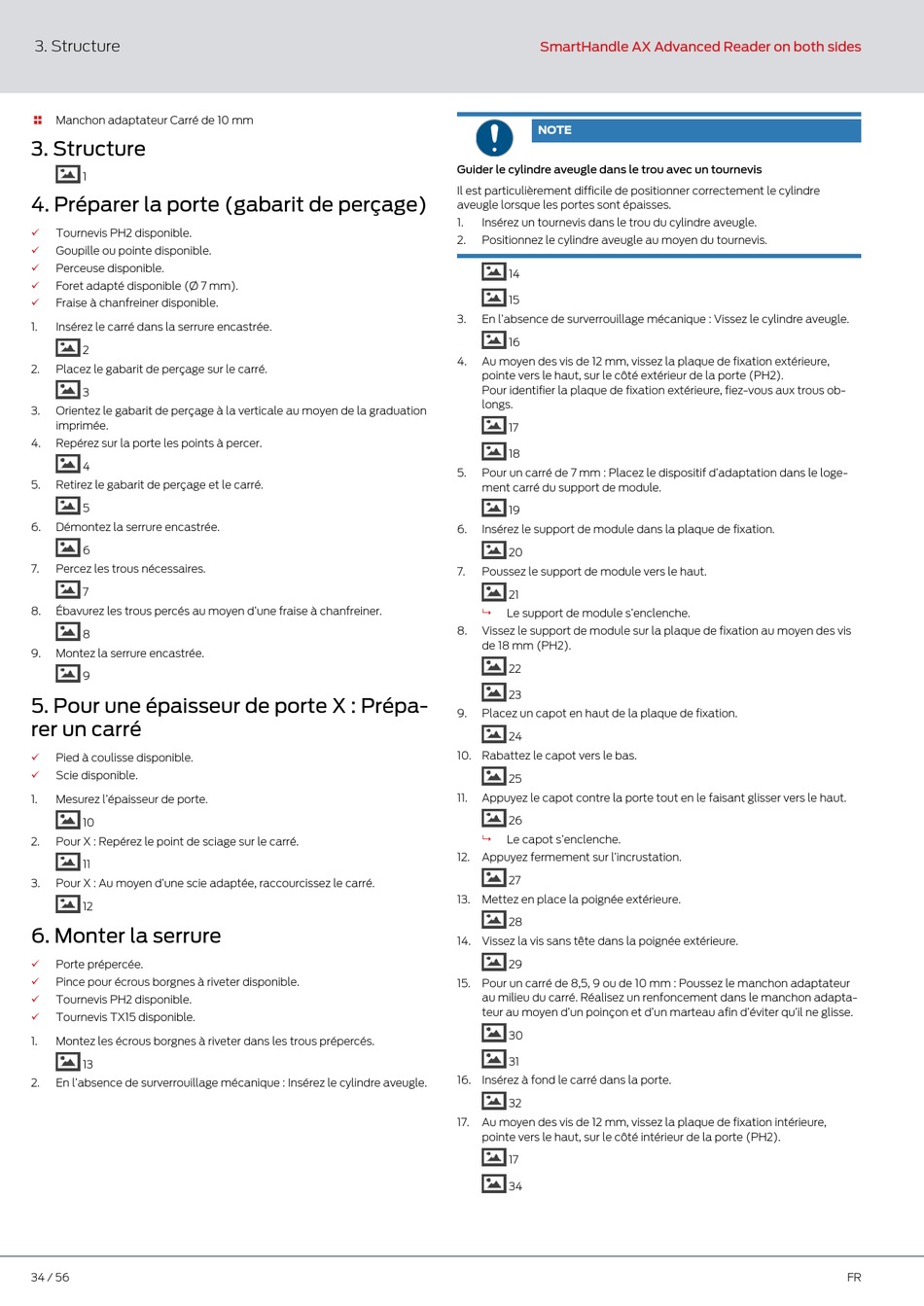

3. Structure
 Manchon adaptateur Carré de 10 mm
3. Structure
1
4. Préparer la porte (gabarit de perçage)
Tournevis PH2 disponible.
ü
Goupille ou pointe disponible.
ü
ü Perceuse disponible.
ü Foret adapté disponible (Ø 7 mm).
ü Fraise à chanfreiner disponible.
1. Insérez le carré dans la serrure encastrée.
2
2. Placez le gabarit de perçage sur le carré.
3
3. Orientez le gabarit de perçage à la verticale au moyen de la graduation
imprimée.
4. Repérez sur la porte les points à percer.
4
5. Retirez le gabarit de perçage et le carré.
5
6. Démontez la serrure encastrée.
6
7. Percez les trous nécessaires.
7
8. Ébavurez les trous percés au moyen d'une fraise à chanfreiner.
8
9. Montez la serrure encastrée.
9
5. Pour une épaisseur de porte X : Prépa-
rer un carré
Pied à coulisse disponible.
ü
ü Scie disponible.
1. Mesurez l'épaisseur de porte.
10
2. Pour X : Repérez le point de sciage sur le carré.
11
3. Pour X : Au moyen d'une scie adaptée, raccourcissez le carré.
12
6. Monter la serrure
ü Porte prépercée.
ü Pince pour écrous borgnes à riveter disponible.
Tournevis PH2 disponible.
ü
Tournevis TX15 disponible.
ü
1. Montez les écrous borgnes à riveter dans les trous prépercés.
13
2. En l'absence de surverrouillage mécanique : Insérez le cylindre aveugle.
34 / 56
SmartHandle AX Advanced Reader on both sides
NOTE
Guider le cylindre aveugle dans le trou avec un tournevis
Il est particulièrement difficile de positionner correctement le cylindre
aveugle lorsque les portes sont épaisses.
1. Insérez un tournevis dans le trou du cylindre aveugle.
2. Positionnez le cylindre aveugle au moyen du tournevis.
14
15
3. En l'absence de surverrouillage mécanique : Vissez le cylindre aveugle.
16
4. Au moyen des vis de 12 mm, vissez la plaque de fixation extérieure,
pointe vers le haut, sur le côté extérieur de la porte (PH2).
Pour identifier la plaque de fixation extérieure, fiez-vous aux trous ob-
longs.
17
18
5. Pour un carré de 7 mm : Placez le dispositif d'adaptation dans le loge-
ment carré du support de module.
19
6. Insérez le support de module dans la plaque de fixation.
20
7. Poussez le support de module vers le haut.
21
9 Le support de module s'enclenche.
8. Vissez le support de module sur la plaque de fixation au moyen des vis
de 18 mm (PH2).
22
23
9. Placez un capot en haut de la plaque de fixation.
24
10. Rabattez le capot vers le bas.
25
11. Appuyez le capot contre la porte tout en le faisant glisser vers le haut.
26
Le capot s'enclenche.
9
12. Appuyez fermement sur l'incrustation.
27
13. Mettez en place la poignée extérieure.
28
14. Vissez la vis sans tête dans la poignée extérieure.
29
15. Pour un carré de 8,5, 9 ou de 10 mm : Poussez le manchon adaptateur
au milieu du carré. Réalisez un renfoncement dans le manchon adapta-
teur au moyen d'un poinçon et d'un marteau afin d'éviter qu'il ne glisse.
30
31
16. Insérez à fond le carré dans la porte.
32
17. Au moyen des vis de 12 mm, vissez la plaque de fixation intérieure,
pointe vers le haut, sur le côté intérieur de la porte (PH2).
17
34
