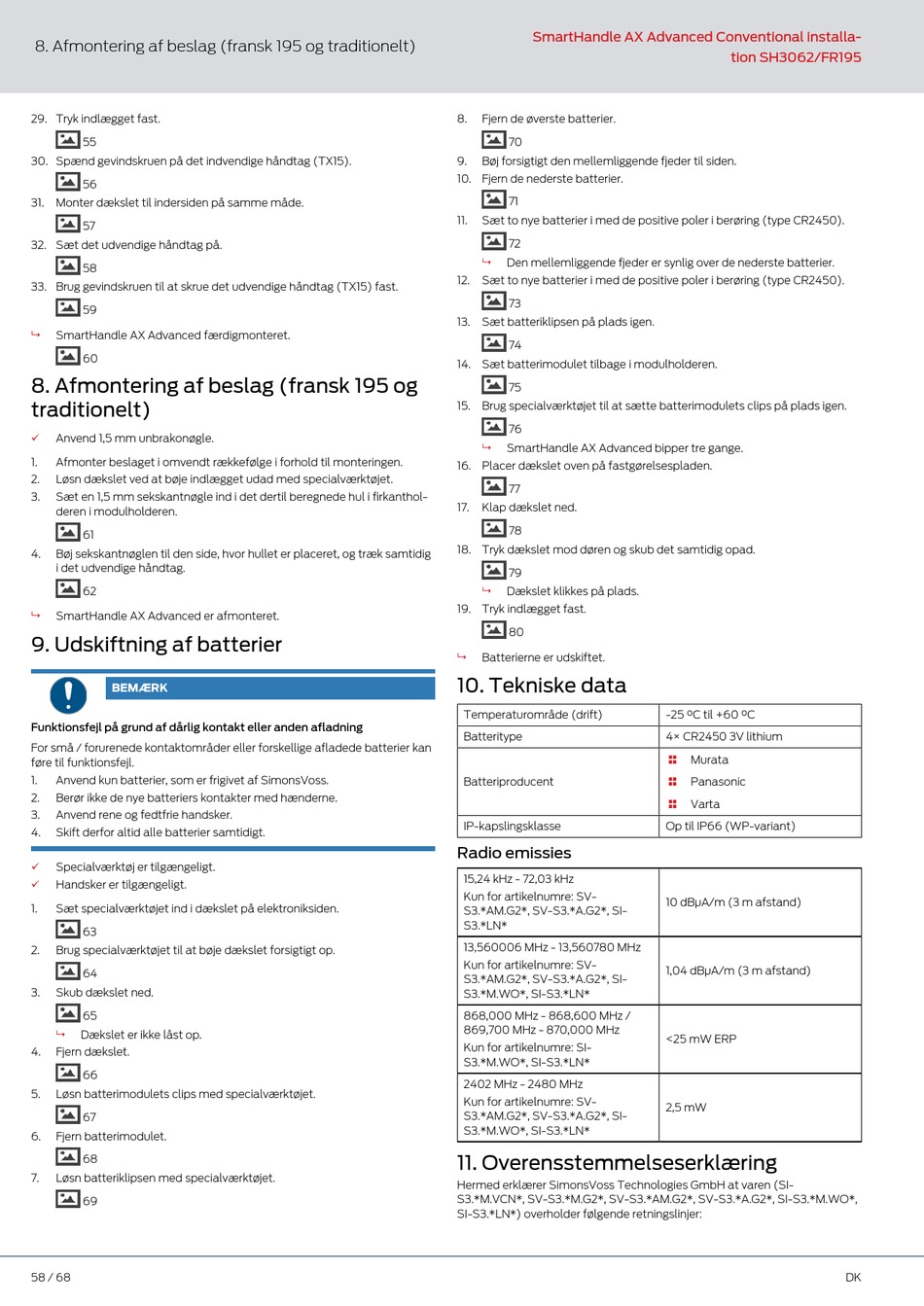

8. Afmontering af beslag (fransk 195 og traditionelt)
29. Tryk indlægget fast.
55
30. Spænd gevindskruen på det indvendige håndtag (TX15).
56
31. Monter dækslet til indersiden på samme måde.
57
32. Sæt det udvendige håndtag på.
58
33. Brug gevindskruen til at skrue det udvendige håndtag (TX15) fast.
59
SmartHandle AX Advanced færdigmonteret.
9
60
8. Afmontering af beslag (fransk 195 og
traditionelt)
ü Anvend 1,5 mm unbrakonøgle.
1. Afmonter beslaget i omvendt rækkefølge i forhold til monteringen.
2. Løsn dækslet ved at bøje indlægget udad med specialværktøjet.
3. Sæt en 1,5 mm sekskantnøgle ind i det dertil beregnede hul i firkanthol-
deren i modulholderen.
61
4. Bøj sekskantnøglen til den side, hvor hullet er placeret, og træk samtidig
i det udvendige håndtag.
62
9 SmartHandle AX Advanced er afmonteret.
9. Udskiftning af batterier
BEMÆRK
Funktionsfejl på grund af dårlig kontakt eller anden afladning
For små / forurenede kontaktområder eller forskellige afladede batterier kan
føre til funktionsfejl.
1. Anvend kun batterier, som er frigivet af SimonsVoss.
2. Berør ikke de nye batteriers kontakter med hænderne.
3. Anvend rene og fedtfrie handsker.
4. Skift derfor altid alle batterier samtidigt.
ü Specialværktøj er tilgængeligt.
ü Handsker er tilgængeligt.
1. Sæt specialværktøjet ind i dækslet på elektroniksiden.
63
2. Brug specialværktøjet til at bøje dækslet forsigtigt op.
64
3. Skub dækslet ned.
65
9 Dækslet er ikke låst op.
4. Fjern dækslet.
66
5. Løsn batterimodulets clips med specialværktøjet.
67
6. Fjern batterimodulet.
68
7. Løsn batteriklipsen med specialværktøjet.
69
58 / 68
SmartHandle AX Advanced Conventional installa-
8. Fjern de øverste batterier.
70
9. Bøj forsigtigt den mellemliggende fjeder til siden.
10. Fjern de nederste batterier.
71
11. Sæt to nye batterier i med de positive poler i berøring (type CR2450).
72
9 Den mellemliggende fjeder er synlig over de nederste batterier.
12. Sæt to nye batterier i med de positive poler i berøring (type CR2450).
73
13. Sæt batteriklipsen på plads igen.
74
14. Sæt batterimodulet tilbage i modulholderen.
75
15. Brug specialværktøjet til at sætte batterimodulets clips på plads igen.
76
9 SmartHandle AX Advanced bipper tre gange.
16. Placer dækslet oven på fastgørelsespladen.
77
17. Klap dækslet ned.
78
18. Tryk dækslet mod døren og skub det samtidig opad.
79
Dækslet klikkes på plads.
9
19. Tryk indlægget fast.
80
9 Batterierne er udskiftet.
10. Tekniske data
Temperaturområde (drift)
Batteritype
Batteriproducent
IP-kapslingsklasse
Radio emissies
15,24 kHz - 72,03 kHz
Kun for artikelnumre: SV-
S3.*AM.G2*, SV-S3.*A.G2*, SI-
S3.*LN*
13,560006 MHz - 13,560780 MHz
Kun for artikelnumre: SV-
S3.*AM.G2*, SV-S3.*A.G2*, SI-
S3.*M.WO*, SI-S3.*LN*
868,000 MHz - 868,600 MHz /
869,700 MHz - 870,000 MHz
Kun for artikelnumre: SI-
S3.*M.WO*, SI-S3.*LN*
2402 MHz - 2480 MHz
Kun for artikelnumre: SV-
S3.*AM.G2*, SV-S3.*A.G2*, SI-
S3.*M.WO*, SI-S3.*LN*
11. Overensstemmelseserklæring
Hermed erklærer SimonsVoss Technologies GmbH at varen (SI-
S3.*M.VCN*, SV-S3.*M.G2*, SV-S3.*AM.G2*, SV-S3.*A.G2*, SI-S3.*M.WO*,
SI-S3.*LN*) overholder følgende retningslinjer:
tion SH3062/FR195
-25 °C til +60 °C
4× CR2450 3V lithium
Murata

Panasonic

Varta

Op til IP66 (WP-variant)
10 dBµA/m (3 m afstand)
1,04 dBµA/m (3 m afstand)
<25 mW ERP
2,5 mW
