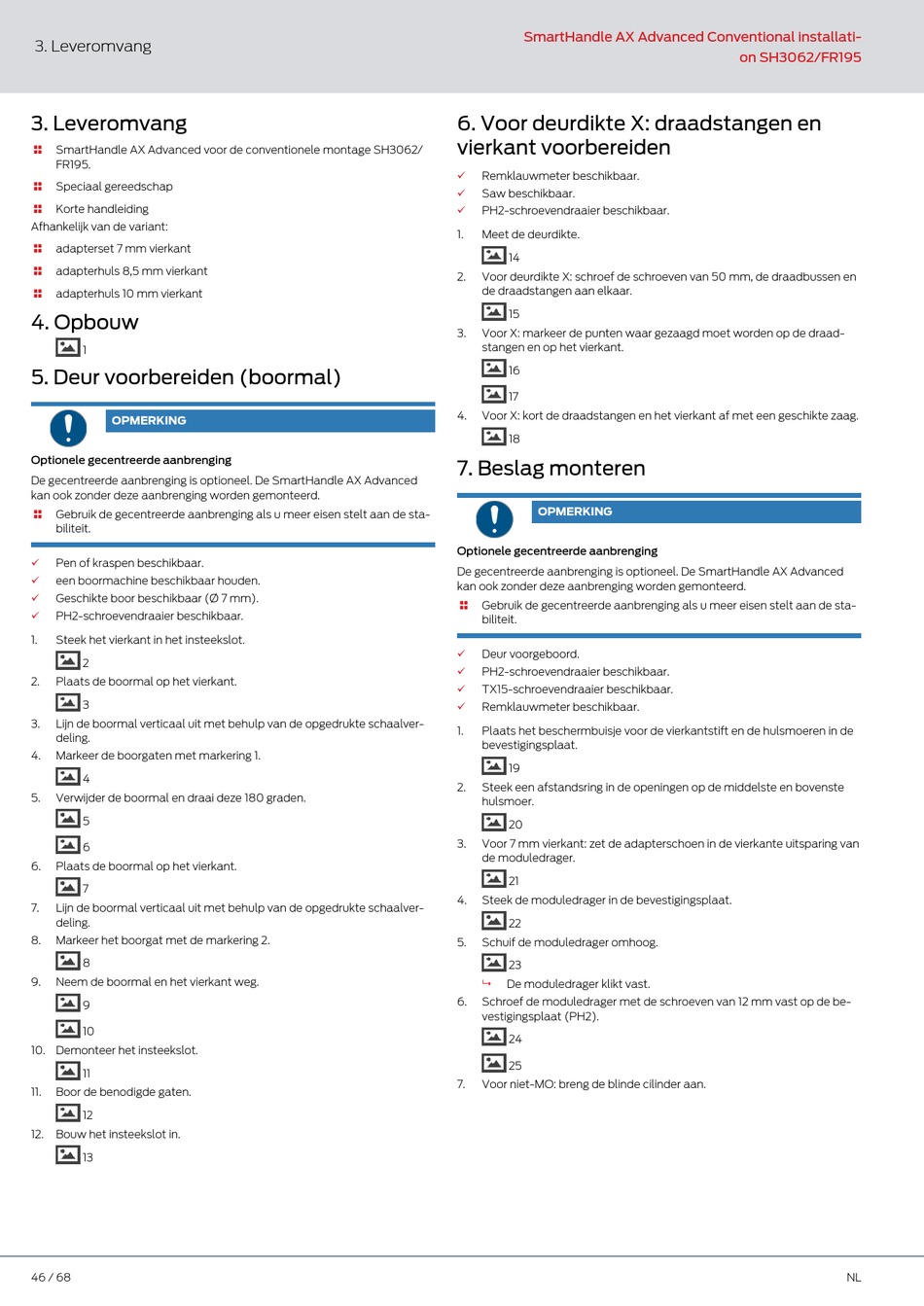

3. Leveromvang
SmartHandle AX Advanced voor de conventionele montage SH3062/

FR195.
Speciaal gereedschap

Korte handleiding

Afhankelijk van de variant:
adapterset 7 mm vierkant

adapterhuls 8,5 mm vierkant

 adapterhuls 10 mm vierkant
4. Opbouw
1
5. Deur voorbereiden (boormal)
OPMERKING
Optionele gecentreerde aanbrenging
De gecentreerde aanbrenging is optioneel. De SmartHandle AX Advanced
kan ook zonder deze aanbrenging worden gemonteerd.
Gebruik de gecentreerde aanbrenging als u meer eisen stelt aan de sta-

biliteit.
ü Pen of kraspen beschikbaar.
een boormachine beschikbaar houden.
ü
Geschikte boor beschikbaar (Ø 7 mm).
ü
PH2-schroevendraaier beschikbaar.
ü
1. Steek het vierkant in het insteekslot.
2
2. Plaats de boormal op het vierkant.
3
3. Lijn de boormal verticaal uit met behulp van de opgedrukte schaalver-
deling.
4. Markeer de boorgaten met markering 1.
4
5. Verwijder de boormal en draai deze 180 graden.
5
6
6. Plaats de boormal op het vierkant.
7
7. Lijn de boormal verticaal uit met behulp van de opgedrukte schaalver-
deling.
8. Markeer het boorgat met de markering 2.
8
9. Neem de boormal en het vierkant weg.
9
10
10. Demonteer het insteekslot.
11
11. Boor de benodigde gaten.
12
12. Bouw het insteekslot in.
13
46 / 68
SmartHandle AX Advanced Conventional installati-
6. Voor deurdikte X: draadstangen en
vierkant voorbereiden
Remklauwmeter beschikbaar.
ü
ü Saw beschikbaar.
ü PH2-schroevendraaier beschikbaar.
1. Meet de deurdikte.
14
2. Voor deurdikte X: schroef de schroeven van 50 mm, de draadbussen en
de draadstangen aan elkaar.
15
3. Voor X: markeer de punten waar gezaagd moet worden op de draad-
stangen en op het vierkant.
16
17
4. Voor X: kort de draadstangen en het vierkant af met een geschikte zaag.
18
7. Beslag monteren
OPMERKING
Optionele gecentreerde aanbrenging
De gecentreerde aanbrenging is optioneel. De SmartHandle AX Advanced
kan ook zonder deze aanbrenging worden gemonteerd.
Gebruik de gecentreerde aanbrenging als u meer eisen stelt aan de sta-

biliteit.
ü Deur voorgeboord.
ü PH2-schroevendraaier beschikbaar.
ü TX15-schroevendraaier beschikbaar.
ü Remklauwmeter beschikbaar.
1. Plaats het beschermbuisje voor de vierkantstift en de hulsmoeren in de
bevestigingsplaat.
19
2. Steek een afstandsring in de openingen op de middelste en bovenste
hulsmoer.
20
3. Voor 7 mm vierkant: zet de adapterschoen in de vierkante uitsparing van
de moduledrager.
21
4. Steek de moduledrager in de bevestigingsplaat.
22
5. Schuif de moduledrager omhoog.
23
De moduledrager klikt vast.
9
6. Schroef de moduledrager met de schroeven van 12 mm vast op de be-
vestigingsplaat (PH2).
24
25
7. Voor niet-MO: breng de blinde cilinder aan.
on SH3062/FR195
