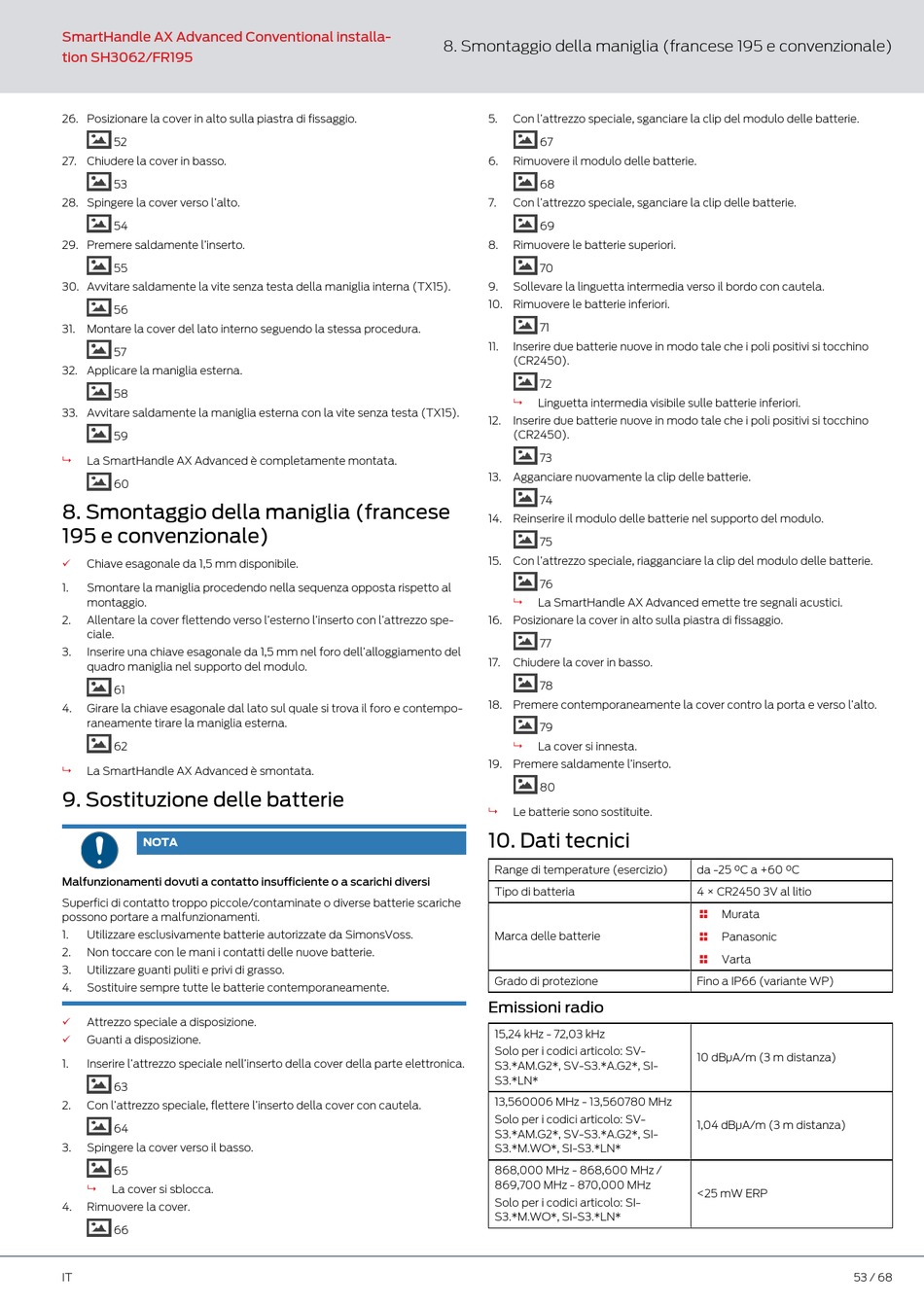

SmartHandle AX Advanced Conventional installa-
tion SH3062/FR195
26. Posizionare la cover in alto sulla piastra di fissaggio.
52
27. Chiudere la cover in basso.
53
28. Spingere la cover verso l'alto.
54
29. Premere saldamente l'inserto.
55
30. Avvitare saldamente la vite senza testa della maniglia interna (TX15).
56
31. Montare la cover del lato interno seguendo la stessa procedura.
57
32. Applicare la maniglia esterna.
58
33. Avvitare saldamente la maniglia esterna con la vite senza testa (TX15).
59
9 La SmartHandle AX Advanced è completamente montata.
60
8. Smontaggio della maniglia (francese
195 e convenzionale)
ü Chiave esagonale da 1,5 mm disponibile.
1. Smontare la maniglia procedendo nella sequenza opposta rispetto al
montaggio.
2. Allentare la cover flettendo verso l'esterno l'inserto con l'attrezzo spe-
ciale.
3. Inserire una chiave esagonale da 1,5 mm nel foro dell'alloggiamento del
quadro maniglia nel supporto del modulo.
61
4. Girare la chiave esagonale dal lato sul quale si trova il foro e contempo-
raneamente tirare la maniglia esterna.
62
9 La SmartHandle AX Advanced è smontata.
9. Sostituzione delle batterie
NOTA
Malfunzionamenti dovuti a contatto insufficiente o a scarichi diversi
Superfici di contatto troppo piccole/contaminate o diverse batterie scariche
possono portare a malfunzionamenti.
1. Utilizzare esclusivamente batterie autorizzate da SimonsVoss.
2. Non toccare con le mani i contatti delle nuove batterie.
3. Utilizzare guanti puliti e privi di grasso.
4. Sostituire sempre tutte le batterie contemporaneamente.
Attrezzo speciale a disposizione.
ü
Guanti a disposizione.
ü
1. Inserire l'attrezzo speciale nell'inserto della cover della parte elettronica.
63
2. Con l'attrezzo speciale, flettere l'inserto della cover con cautela.
64
3. Spingere la cover verso il basso.
65
La cover si sblocca.
9
4. Rimuovere la cover.
66
IT
8. Smontaggio della maniglia (francese 195 e convenzionale)
5. Con l'attrezzo speciale, sganciare la clip del modulo delle batterie.
67
6. Rimuovere il modulo delle batterie.
68
7. Con l'attrezzo speciale, sganciare la clip delle batterie.
69
8. Rimuovere le batterie superiori.
70
9. Sollevare la linguetta intermedia verso il bordo con cautela.
10. Rimuovere le batterie inferiori.
71
11. Inserire due batterie nuove in modo tale che i poli positivi si tocchino
(CR2450).
72
Linguetta intermedia visibile sulle batterie inferiori.
9
12. Inserire due batterie nuove in modo tale che i poli positivi si tocchino
(CR2450).
73
13. Agganciare nuovamente la clip delle batterie.
74
14. Reinserire il modulo delle batterie nel supporto del modulo.
75
15. Con l'attrezzo speciale, riagganciare la clip del modulo delle batterie.
76
9 La SmartHandle AX Advanced emette tre segnali acustici.
16. Posizionare la cover in alto sulla piastra di fissaggio.
77
17. Chiudere la cover in basso.
78
18. Premere contemporaneamente la cover contro la porta e verso l'alto.
79
9 La cover si innesta.
19. Premere saldamente l'inserto.
80
Le batterie sono sostituite.
9
10. Dati tecnici
Range di temperature (esercizio)
Tipo di batteria
Marca delle batterie
Grado di protezione
Emissioni radio
15,24 kHz - 72,03 kHz
Solo per i codici articolo: SV-
S3.*AM.G2*, SV-S3.*A.G2*, SI-
S3.*LN*
13,560006 MHz - 13,560780 MHz
Solo per i codici articolo: SV-
S3.*AM.G2*, SV-S3.*A.G2*, SI-
S3.*M.WO*, SI-S3.*LN*
868,000 MHz - 868,600 MHz /
869,700 MHz - 870,000 MHz
Solo per i codici articolo: SI-
S3.*M.WO*, SI-S3.*LN*
da -25 °C a +60 °C
4 × CR2450 3V al litio
 Murata
 Panasonic
Varta

Fino a IP66 (variante WP)
10 dBµA/m (3 m distanza)
1,04 dBµA/m (3 m distanza)
<25 mW ERP
