Kaba c-lever compact Installationsanleitung Seite 14

Installation

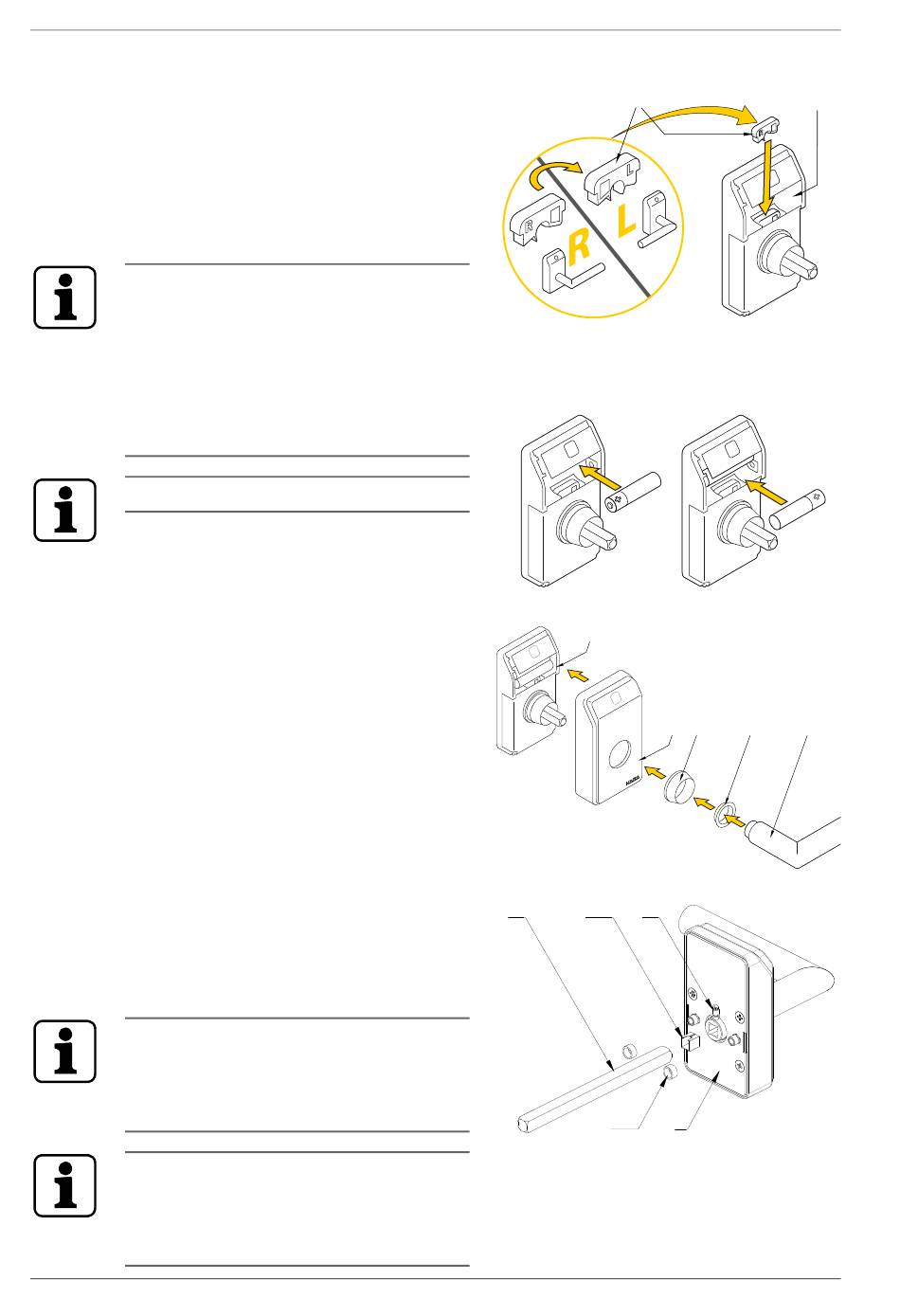

Richtungsgeber einsetzen
4. Richtungsgeber (6) so in die
Mechatronikeinheit (1) einset-
zen, dass bei Verwendung an
einer rechten Tür das „R" bzw. an
einer linken Tür das „L" von vorne
zu lesen ist.
Um das Einschieben zu erleichtern,
muss während dem Einsetzen des
Richtungsgebers (6) bei einer rechten
Tür der Vierkant der Mechatronikein-
heit (1) gegen den Uhrzeigersinn und
bei einer linken Tür im Uhrzeigersinn
bis zum Anschlag gedreht werden!
Die Polarität der Batterien beachten!
5. Zuerst die obere Batterie, dann
die untere Batterie einsetzen.
Gehäuse und Drücker montieren
6. Gehäuse (2) über die Mechatro-
nikeinheit (1) schieben.
7. Metallring (3) und Führungsring
(4) auf die Drückerlagerung der
Mechatronikeinheit (1) aufsetzen.
8. Drücker (5) auf den Vierkant der
Mechatronikeinheit (1) aufste-
cken.
Drücker rastet hörbar ein.
Drückerdorn einsetzen
9. Drückerdorn (8) in den Vierkant
der Mechatronikeinheit (1) ein-
setzen und mit Stiftschraube (9)
festschrauben.
Beim Drückerdorn 7 mm muss die
Reduzierhülse (16) so eingebaut
weden, dass die Freistellung der Hülse
nach oben zur Stiftschraube (9) zeigt!
Wenn bereits größere Bohrungen als
Ø7,2 mm an der Tür vorhanden sind,
müssen die mitgelieferten Zentrier-
ringe (15) beigelegt werden.
14
8
k2evo703de-2014-01
Installationsanleitung
6
1
2 3 4
16 9
15 1
Kaba c-lever compact
1
5
