Kaba c-lever compact Installationsanleitung Seite 11

Installationsanleitung

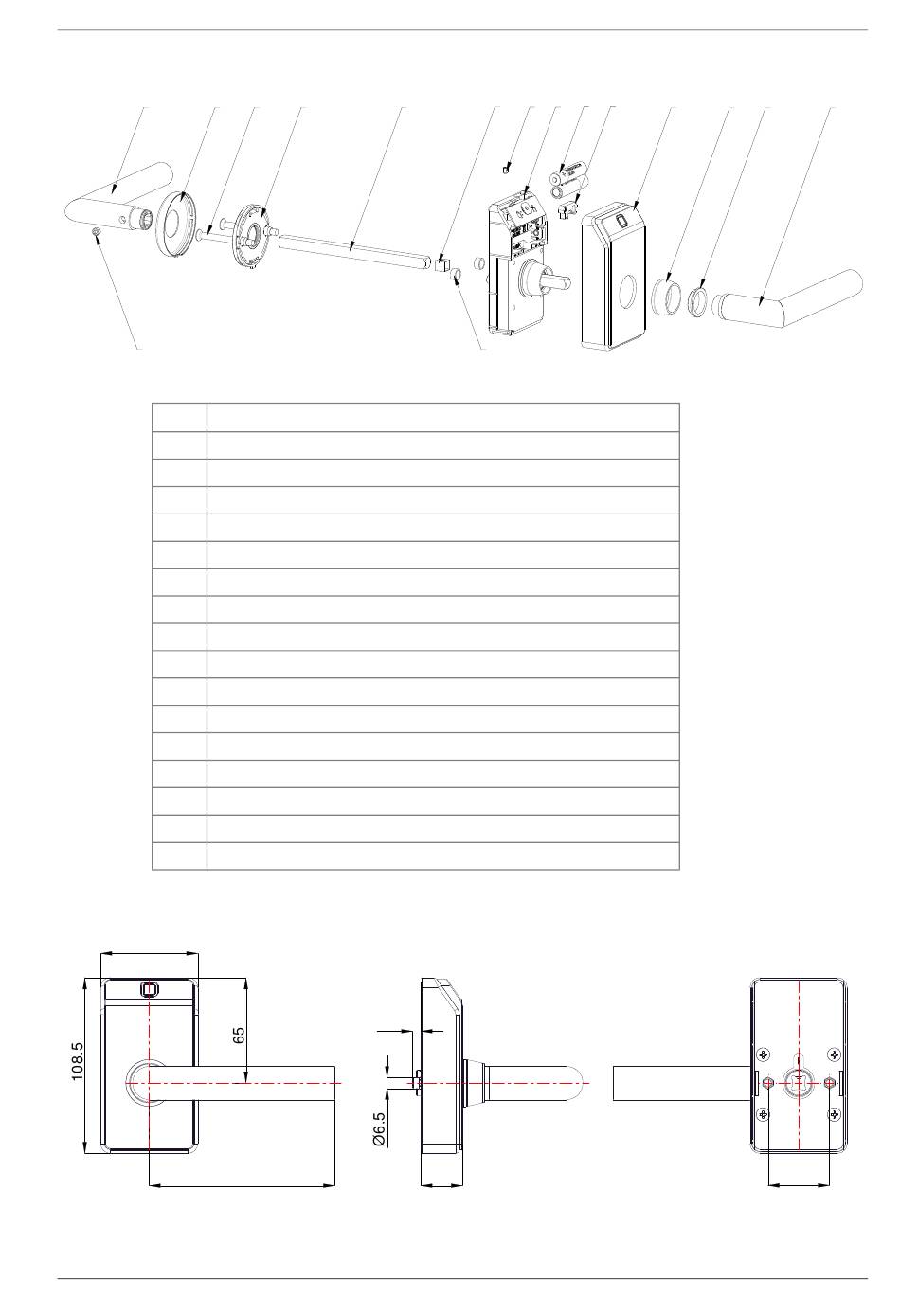

3.5 Aufbau
13 12
14
Explosionszeichnung
Pos. Bezeichnung
1 Mechatronikeinheit
2 Gehäuse
3 Metallring
4 Führungsring Kunststoff
5 Drücker außen
6 Richtungsgeber
7 Batterien Type AAA Lithium (2 Stück)
8 Drückerdorn
9 Stiftschraube
10 Innenrosette „rund" (optional)
11 Befestigungsschraube für Innenrosette (2 Stück)
12 Abdeckung Innenrosette (optional)
13 Drücker innen (optional)
14 Befestigungsschraube für Drücker (optional)
15 Zentrierhülse (2 Stück 7-8 mm, 2 Stück 7-9 mm)
16 Reduzierhülse für Drückerdorn 7 mm
3.6 Abmessungen
60
114.7
Maßskizze
Kaba c-lever compact
11 10 8
5
25.8
k2evo703de-2014-01
16 7 6
9 1
15
Produktbeschreibung
2 3 4 5
38
11
